Banana pi BPI-R2 开源智能路由器 MTK 7623N 方案设计

已有 1486 次阅读2017-8-3 12:47 |个人分类:banana pi| banana pi, BPI-R2

香蕉派 BPI-R2 是一款高度集成的多媒体网络路由器,优良的无线性能,它可用于网络通信,家庭娱乐,家庭自动化等等


BPI-R2集成MTK7623N 四核  ARM Cortex-A7 MP 支持主频1.3 ghz,BPI-R2 路由器提供丰富各种外设接口,包括 HDMI TX 高清接口, MIPI DSI 屏接口, PCIe2.0 接口, USB2.0 OTG 端口, USB3.0 端口, SATA 端口,5 千兆网口, 板载802.11a/b/g/n wifi 无线& BT4.1蓝牙 , 并且通过mini PCI-e支持 802.11ac/n WLAN

BPI-R2 系统支持 Android5.1,并完善支持 OpenWRT,Debian linux,Ubuntu linux, Raspbian 和其他嵌入式操作系统. 尺寸与BPI-R1完全一样大小, 支持 1080P y高清视频输入,40 PIN GPIO 与 Raspberry Pi 3一致.

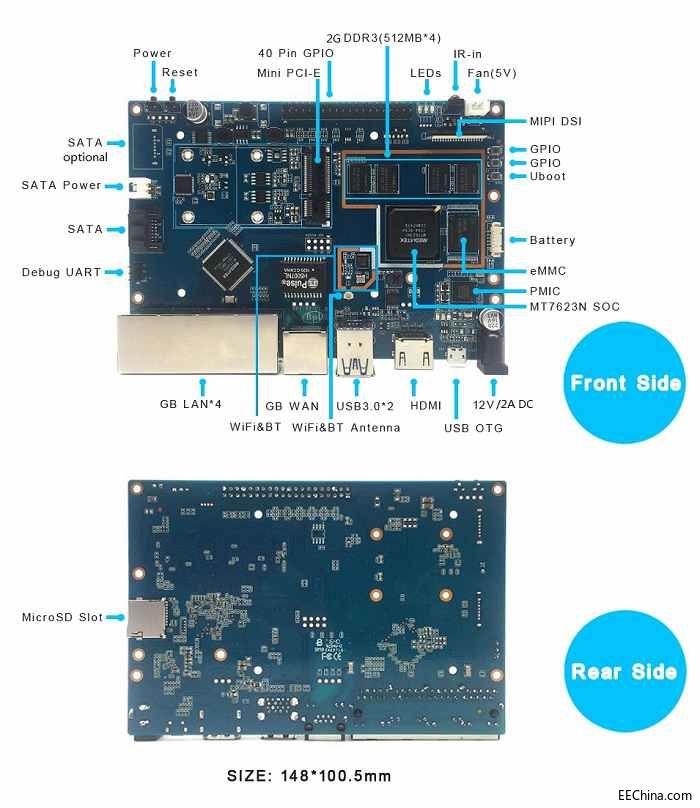

硬件接口示意图:

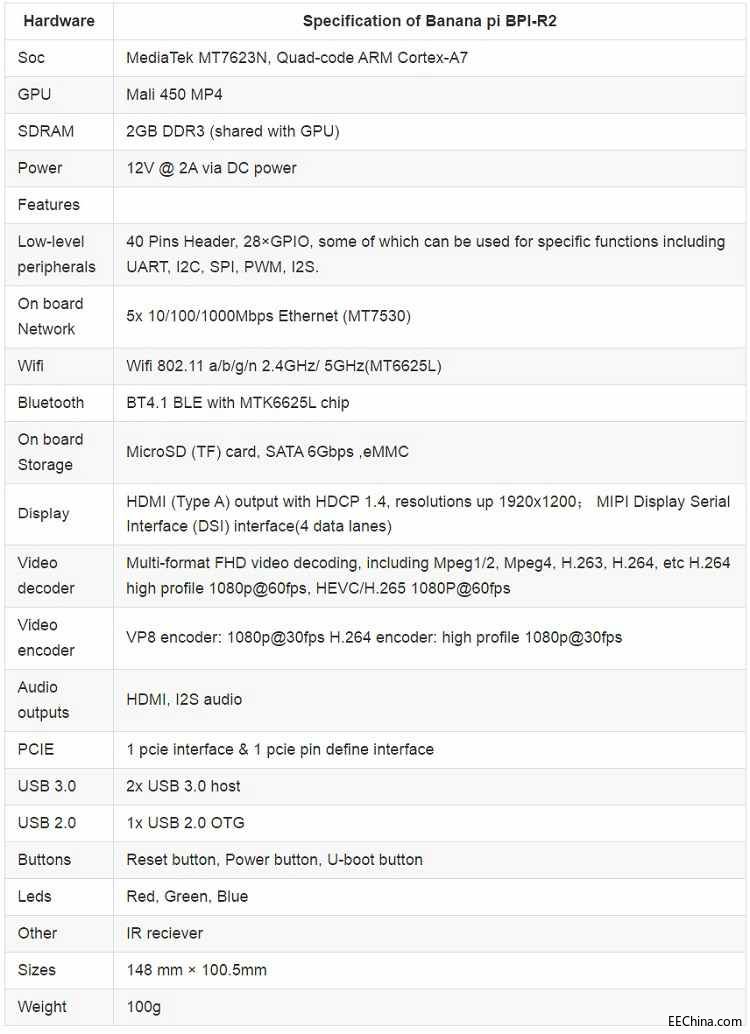

硬件规格书:

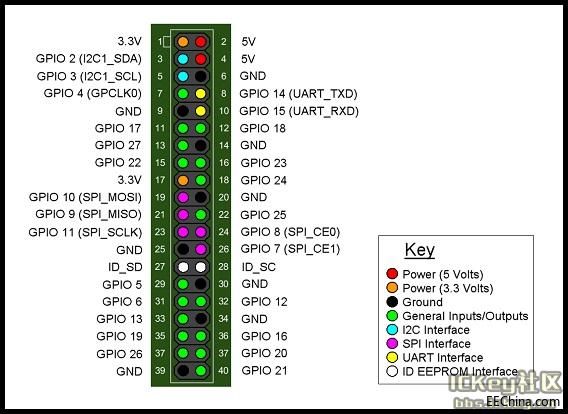

GPIO定义兼容树莓派 3

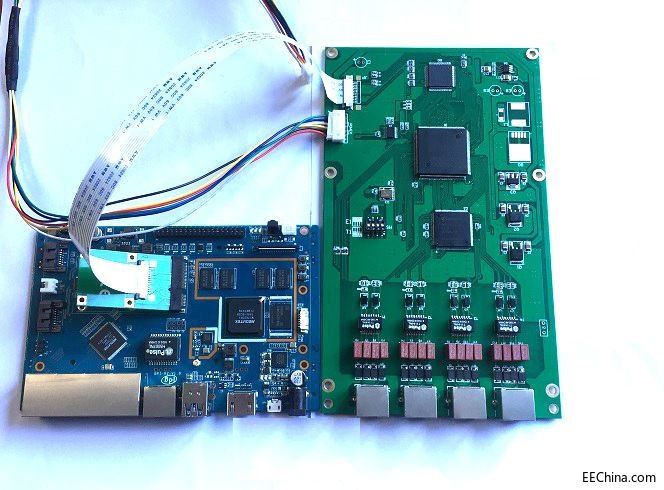

BPI-R2 VOIP asterisk ippbx 应用
