通过TSP利用3700系列系统开关和2600系列SourceMeter一体化仪表优化交换式测量示例

已有 672 次阅读2012-9-6 16:09 |个人分类:测试测量| 关键词: 测试, 吉时利, 测量, 应用

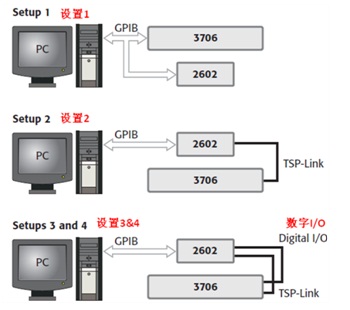

测试系统配置



·配置1在某种程度上类似于传统的测试系统设置。2602型和3706 型仪表用作控制主机。这是列出的所有方法中最慢的一种,但可用于演示TSP方法如何相对于旧的方法实现性能的提升。

·配置2更好地利用了TSP。这种设置使用2602仪表作为主机,3706型仪表作为从属。所使用的脚本显示了TSP-Link和流程控制如何缩短了测试时间。

·配置3使用触发模型,以及TSP-Link,可以获得最快的标准测试时间。

·配置4通过订制一个配置软件(TSP)的交换卡,进一步地利用TSP功能。这种配置不但可以进行并行测试,而且可以将吞吐量提升一倍。







传统GPIB控制

GPIB接口是一种通用总线;其主要应用是将一个或多个GPIB兼容的仪表连接到PC。它允许在几个不同数据速率的器件之间以100KB/s10MB/s不等的速率一次交换1个字节数据。当结合一个有效的信息联络(握手)协议时,GPIB是测试测量系统中优选的通信方法。将TSP程序加入到已经非常有效的GPIB总线可以构成更加快速和更强大的测试方案。



如下的测试设置用于模拟传统的GPIB配置。在这种配置中,每一个硬件都是主控机。它并未利用TSPLink可提供的优势。TSP命令在这个实例中与标准SCPI命令非常相似。



用带有NI VISALabVIEW 8.2开发的应用程序被作为控制软件。如同SCPI编程一样,每一个TSP命令可以单个地或打包地发送。当TSP命令编组在一起且一次性发送到仪表中时,它们称为脚本。





1 LabVIEW代码示例



测试结果

使用传统的GPIB控制导致结果的波动,这主要决定于某一条命令何时如何发送。结果的变化范围是20通道/s ~250通道/s(使用TSP命令loadandrunscript时)。Loadandrunscript命令将在本文后面章节进行更为详细的介绍,但实际上这条命令允许用户预先装载许多TSP命令然后再调用,这种方法可以明显地减少测试时间。



测试总结

这个示例使用2602反复在循环中同时进行源和测量操作。在LabVIEW中使用了一个for循环,其他的命令如channel.open channel.close,以及各种源和测量命令也被使用。


如前所述,这种方法不是最快的;它可达到的最快速度小于将在本文档后面介绍的那些方法的一半。







了解吉时利3706型系统开关万用表更多信息,请戳

http://www.keithley.com.cn/graphing_toolkit/

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
