电阻网络测试系统配置及测试顺序

已有 336 次阅读2012-6-6 16:19 |个人分类:测试测量| 关键词:

这里介绍的电阻网络测试系统能够处理具有多达12管脚的各种电阻网络器件,并且可扩展到最高60管脚的器件。本文采用一个8脚双端网络器件作为例子。



1. 电阻网络测试系统

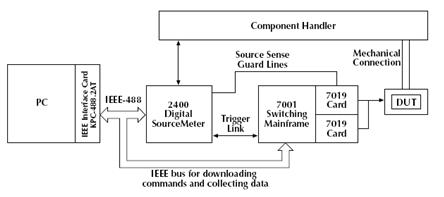

1给出了利用2400、带7019开关卡的7001开关主机、带IEEE-488的个人电脑配置的测试系统模块图。该系统连接用户提供的自动元件机械手。PC机将测试序列下载到测试仪中,并采集数据用于静态分析。

7019开关卡是针对电阻网络器件而专门设计的。这种单极双3×6矩阵的结构简化了六线欧姆测量以及四线和分离开氏测量的过程,因此它是各种电阻网络测试的首选方案。

测试顺序

测试系统由一台PC机或其它GPIB控制器来控制。人们一般把GPIB总线看成是一种慢速的实验型通信总线。对于24007001系列测试仪,这种情况就发生了变化。这些仪器具有大量的自我智能、存储、触发握手和快速数据传输功能,能够针对生产需求解决和克服GPIB速度问题。本文介绍的测试系统能够实现每网络元件10ms的测试产能。



电阻网络测试程序采用下列测试顺序:

    提示操作人员输入部件号。

    从数据库中调出该部件的测试配置。

    计算出7001型开关主机2400数字源表的配置。

    将有关信息下载到测试仪中。

    提示操作人员输入已知的待测器件数量。

    提示操作人员启动测试。

    在这里,控制命令传输到测试仪

    2400等待机械手设置启动测试的信号

    在机械手指示DUT到位之后,24007001相互握手,测量网络中的各个元件。同时,2400对每个元件进行极值测试。最高支持100个不同的极值。

    当测试完网络中的所有元件之后,2400设置测试结束信号,将pass/fail码发送给机械手。每个电阻元件的测量值已传输到PC进行后续处理。

    PC机重复上述过程直到该批网络器件测试完成。

值得注意的是,测量的控制以及到每个元件的切换都是由测试仪独立完成的,不需要额外的GPIB总线或PC机时间开销。
