利用大功率数字源表构建多源测量单元(SMU)系统(连载七):优化仪器建立,确保优良

已有 372 次阅读2012-5-10 17:08 |个人分类:测试测量| 关键词:

一旦系统建立完毕,就要对其功能进行测试,并优化仪器建立,以获得最佳测量。



对于开启状态特性分析



在当今进行的大部分开启状态特性分析中,为了实现最小热量,都对器件施加脉冲信号。此外,许多功率半导体器件的最终应用也都是在脉冲条件下工作的。让源测量单元(SMU的输出脉冲通过测试系统,并捕获器件端口响应,使测试系统具备合格的脉冲信号能力。吉时利2651A型大功率系统数字源表内含高速模数转换器(ADC),可以同时对电流波形和电压波形进行数字化。这些模数转换器(ADC)对确定系统脉冲性能非常有益。如果脉冲形状出现异常,要检查电缆,确保引线电感最小化。尽可能使用吉时利公司提供的低阻抗同轴电缆,同时要使其他引线的感应环路面积最小。



对于关闭状态特性分析



了解系统的源和测量建立时间。进行器件关闭状态测量时通常使用高压源,其中电流较低,器件处于高阻抗状态。不过,可能存在无法避免的系统电容,而且器件本身也有一定电容。功率半导体晶体管输出电容一般在100pF以上。在关闭状态,器件电阻可能达到1GΩ以上,使得单一RC时间常数为100毫秒或更长。注意图1中充电电容器的电压时间曲线图。为了生成设定的读数,必须等待至少46个时间常数(4个时间常数 = 99%)的时间,这可能意味着需要将近1秒钟的建立时间。在估算生产吞吐量或长时间测试(如器件可靠性测试)所需时间时,要考虑这个建立时间。

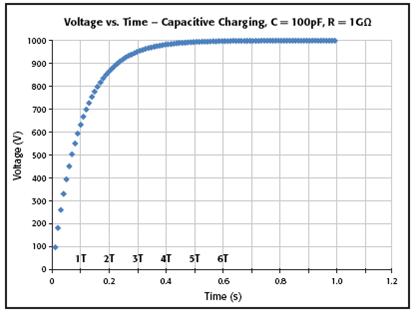

1 100pF电容器充电的电压时间曲线。读数设置为时间常数的46倍。T = RC时间常数。



如果使用同轴连接取代三轴连接,要清楚:为了获得精确和可重复的低电流测量,还需要额外的建立时间。除了器件的RC,现在建立时间还包括电缆以及测试台或夹具的RC时间常数。通过在测试系统输入端施加电压阶跃,并测试输出端的电流随时间延迟,就可以分析整个建立时间。吉时利2657A2651A型数字源表采用最快的模数转换器(ADC),为用户提供迅速而简易的获得建立时间信息的方法。器件测试时,通过观察电流下降至低于器件预期本底噪声的时间,来选择测量延迟。



想申请组合吉时利2651A高功率数字源表测试高达100A电流的应用笔记(中文),请点击

http://www.keithley.com.cn/promo/wb/292

想与吉时利测试测量专家互动?想有更多学习资源?可关注吉时利官方网站http://www.keithley.com.cn/
