SMU、TSP™、TSPLink如何加速2600系列数字源表?

已有 471 次阅读2012-4-19 14:11 |个人分类:测试测量| 关键词:

吉时利公司的最新高度-测量单元(SMU[1]嵌入式测试脚本处理器(TSP)以及TSPLink总线2600系列数字源表提供满足最苛刻吞吐量要求所需的速度。

测试脚本处理器是一种可扩展的嵌入式计算机。TSP-Link是内部设备通信与触发同步总线——本质上是一个外部背板。利用TSP-Link系统集成商可以将连接多个2600系列数字源表,并对其进行编程,就如同它们位于同一机箱里面一样。利用简单的编程接口,可以迅速实现功能强大的高速多通道测试。由于没有主机的限制,用户可以无缝构建包含64个节点的集成测试系统。在本例中,每个节点都是2602型系统数字源表,因此系统可以扩展至128个源-测量单元通道。2602型系统数字源表[2]在一个2U半支架机箱内,包含两个通道,在各种基于SMU的系统中具有最高的可用密度,可以满足不断增加的管脚数量需求,并保持支架空间便于管理。这些特性将以更低的每通道成本以及更小的总投资对系统进行优化



1. 利用2600系列系统数字源表实现的多通道测试系统



测试设备与系统控制器之间的通信可能成为吞吐量的重大瓶颈。为了避免浪费宝贵的测试时间,通常在探针或分拣机履行机械动作的时候进行命令和数据传输。不过,随着测试系统的日益复杂,需要更多的控制器/仪器交互,这件事情可能变得更加困难。

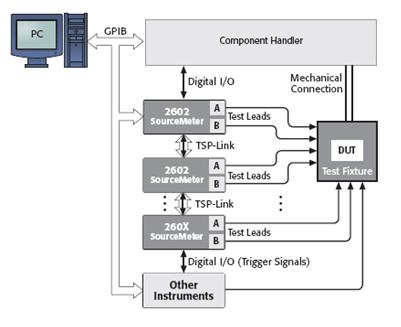

设想能够将整个测试程序下载至系统内的一个仪器,然后该仪器通过高速接口控制其自身操作以及其他仪器的操作。这正是测试脚本处理器(TSP)和TSP-Link的存在使得2600系列数字源表可以实现以上测试,如图1所示。TSP脚本(程序) 可以下载到设备的易失性或非易失性内存中,然后,该脚本控制其自身以及所有与之相连的设备的操作,就如同它们是一个仪器一样。这个能力大大避免了系统控制器与系统其他仪器的频繁交互,从而提高整个系统的吞吐量。此外,2600系列数字源表具备深存储能力这也减少了主控制器与基于2600系统交互需求的次数。虽然内存分配因使用的数字源表[3]的不同而不同,但保证程序内存最低容纳50,000行代码。每个源-测量单元(SMU)都包括两个非易失性数据缓存,其容量为50,000100,000读数,具体取决于所选的数据方案。额外的易失性存储器可以提供更多的数据存储量,这将取决于具体应用。

在图1中,主、从设备通过TSP-Link相连,它合了高速串行通信总线和硬件触发器线,成为一个独特的仪器间实时控制和数据交换的接口TSP-Link一种peer-to-peer(点对点)接口,仅用于提供仪器之间的通信,并不提供仪器与主计算机之间的通信。尽管某些熟悉的主机接口,如USB以及FireWire[4],比TSP-Link总线具有更高的原始带宽,但它们要求复杂的数据传输协议以及与主计算机交互的其他兼容特性。因此,这些接口对短消息的开销更高,这在仪器控制中是屡见不鲜的。结果,这些主机接口主要用于来回发送少量信息,在速度方面与GPIB不相上下。TSP-Link仅限于内部仪器通信,因此,采用更简单的消息交换协议即可操作,可以大大降低开销,与传统的GPIB相比,速度大约快10倍。



想与吉时利测试测量专家互动?想有更多学习资源?可关注吉时利官方网站http://www.keithley.com.cn/
