单片机读写U盘的模块

已有 354 次阅读2014-3-26 11:21 | 关键词: 优盘读写模块, USB模块

型 号: USB118AD

嵌入式USB118AD模块解决了不用电脑如何给U盘中存储文件的问题。这样以来,大量的仪器设备就可以将数据记录到U盘中了。

■ 简 介
目前,基于USB2.0接口的移动存储设备已经被广泛使用,尤其是采用USB-FLASH技术的U盘产品的容量由几年前的16M增加到现在的64G以上。我们知道,U盘通常是作为计算机的外部存储设备,能否脱离计算机直接向U盘读写文件呢?答案是肯定的。USB118AD嵌入式U盘读写模块提供了通过串口或SPI口读写U盘的简单途径,由此结合单片机的TTL串口或高速SPI总线就可以实现对U盘上的文件读写。 USB118AD型高速U盘读写模块是对USB118A模块的性能进行改进后的USB2.0接口的高速模块,具有与USB118A模块完全兼容的串口,同时增加了高速的SPI接口,主要应用于便携仪器或者嵌入式数据采集系统的外挂式海量存储。
■ 特 征 ■ 应用场合

◆ 不必了解USB协议,直接嵌入用户系统
◆ 兼容128M~64G所有普通U盘、移动硬盘
◆ USB2.0接口,是嵌入式USB HOST接口模块
◆ TTL串口波特率:57600/115200/9600bps
◆ 高速SPI接口文件传输速度:150KByte/Sec
◆ 支持文件系统:FAT16/FAT32
◆ 创建Word、 Excel、二进制等各种类型文件
◆ 提供单片机编程实例C51源代码
◆ 提供模块测试板及电脑串口测试软件
◆ 直流5V供电,电流80mA(不含U盘)
◆ 模块只有火柴盒大小:51.6×43×12mm

◆ 海量数据采集存储
◆ 设备黑箱子
◆ 考勤机数据记录
◆ 石油仪器仪表
◆ 纺织机械
◆ 水文监测
◆ 无纸记录仪

■ 典型案例

◆ 用于电力仪表:便携式电能质量记录仪,2004年至今

◆ 无纸记录仪:温湿度报警记录仪,2005年至今

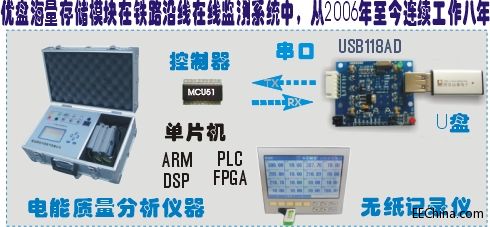

◆ 工业设备黑箱子:铁路沿线在线监测仪,2006年至今
