dsPIC开发系统——EasydsPIC6开发系统

已有 500 次阅读2011-9-22 09:49 | 关键词:

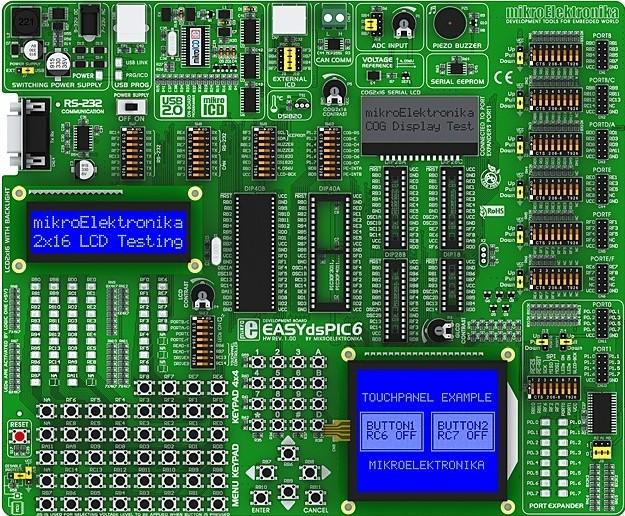

EasydsPIC6 是一款全功能开发系统,适用于 dsPIC 微控制器。该系统包含一个 USB 2.0 编程器,带有 mikroICD 和很多外设模块,例如压电扬声器,COG,端口扩展器,MENU 和 4x4 键盘等等.

板载:

RS- 232接口与串行机或微控制器的通讯通过DB9连接器MAX232电平转换器进行。

系统可通过DIP开关配置。每一个DIP开关配置系统的一个部分。

A/D 和 D/A参考电压可以是VCC(5V)或是4.096V,它取决于编程器的需求。

系统支持DIP8,DIP28和DIP40封装的微控制器。EasydsPIC6带有一块dsPIC30F4013

电位器用于测试多A/D转换。输入可通过跳线设置。
     通过移动一个跳线选择USB或外部电源。电源开关使系统开或关。

ICD2连接器用于连接外部的编程器或调试器。

所有的微控制器管脚连接到IDC10连接器以便进一步扩展

41LED(发光二极管)是用来表示所有的微控制器引脚的逻辑状态。

板上跳线用于上拉或下拉端口配置。这些跳线可用于所有的引脚。

44个按钮是用来激微控制器的数字输入。

DIP开关是用来分开上拉和下拉电阻端口引脚。
     MikroICD支持非常快速的板载USB2.0编程器,无需连接外部编程器

LCD可轻松通过板上连接器进行连接。该连接器也可连接MCU引脚。

图形LCD对比度电位器是用来调整显示器的对比度。

触摸屏可通过触摸屏连接器连接到板。还有一个触屏控制器。
     外接电源可以是直流或交流。板上跳线用于选择外部电源。

石英晶直接连接到 MCU的引脚,可方便地用另一个替换

4x4的键盘允许输入数字数据和其他字符。

所有的MCU引脚标在板的背面。这些标记提供引脚的基本信息。

通过板上跳线选择压下按钮(GND+5 v)时的电压电平。

USB连接器用于连接板载编程器和PC

复位电路是用来复位微控制器。它连接到微控制器的MCLR引脚。

图形LCD128x64显示器直接连接到MCU的引脚。

2x16的字符显示器用于显示文本信息,它通过SPI连接。

板载CAN模块MCP2551用于与其他微控制器的通讯。

温度传感器DS1820测量-55~125℃的温度。它通过插座连接到系统。
