想要系统掌握GPIO开发？本文构建完整知识体系，从基础配置到高级应用，详细讲解输出、输入及中断的全流程，并辅以开源案例，让你由浅入深，逐步精通！

GPIO (General-Purpose Input/Output) 是通用输入输出接口的简称，其最大特性就是使用极为灵活，可以通过编程实现丰富应用。无论是点亮一个LED、读取一个按键，还是驱动更复杂的传感器和模块，都离不开GPIO的操作。


LuatOS开发提供的简洁API使得GPIO编程变得简单高效，降低了嵌入式开发的门槛，新手开发者也能快速上手。

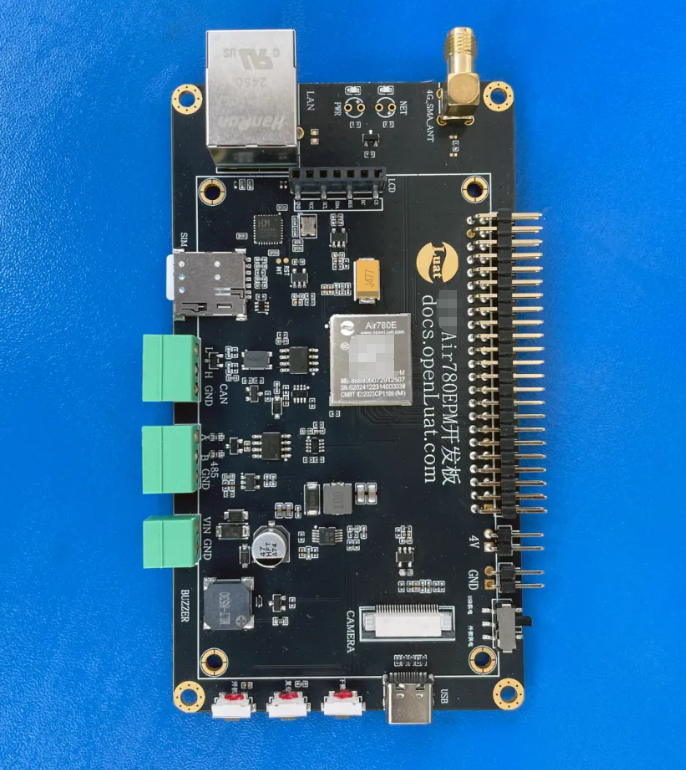

本文将以Air780EPM V1.3开发板为例，分享LuatOS开发的GPIO输出/输入/中断应用示例要点。熟练掌握这三种GPIO工作模式，开发者能够实现大多数基础的硬件交互需求，为更复杂的物联网应用打下坚实基础。

最新源码及实操教程详见：https://docs.openluat.com/air780epm/luatos/app/driver/gpio

GPIO的输出模式是指将GPIO配置为向外界输出高低电平的模式，常用于驱动LED、继电器、蜂鸣器等设备。

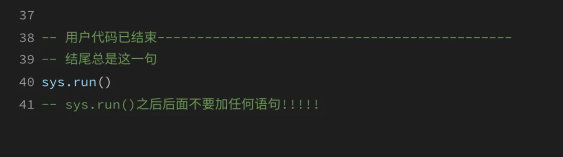

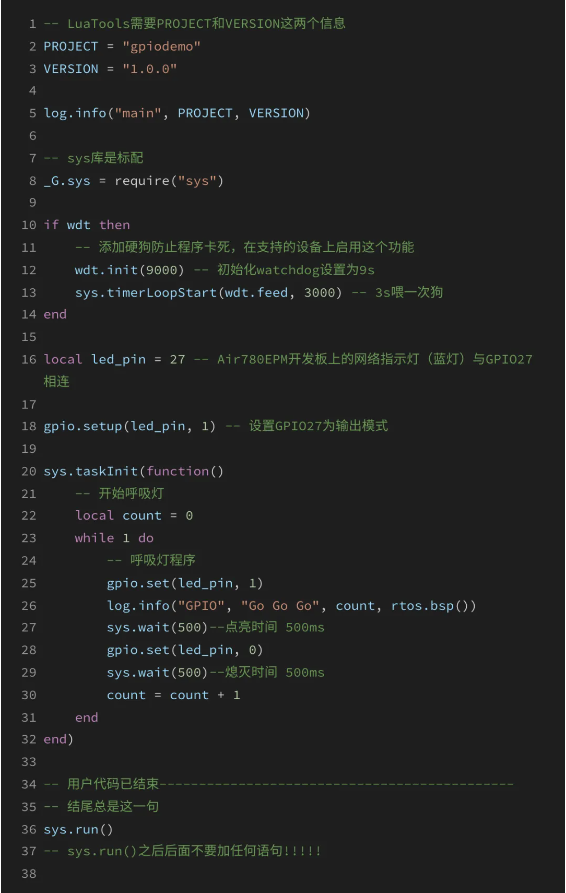

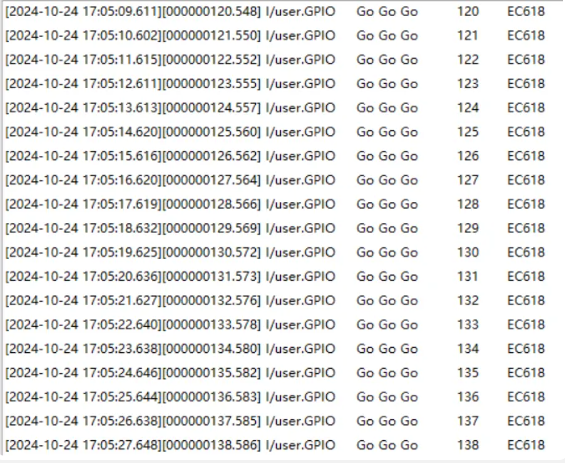

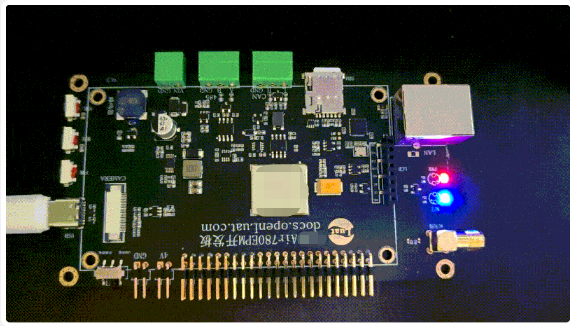

Air780EPM开发板上的网络指示灯（蓝灯）与GPIO27相连，将引脚初始化为输出，并周期性改变其电平，从而实现每隔1秒亮0.5秒的呼吸灯闪烁效果。

GPIO的输入模式是指将GPIO配置为接收外部信号的模式，常用于检测按键、开关等信号。

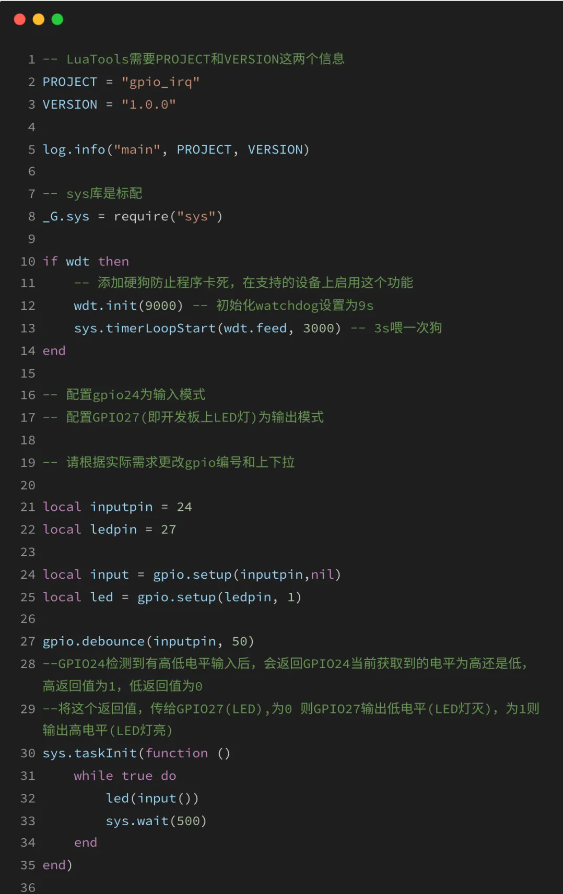

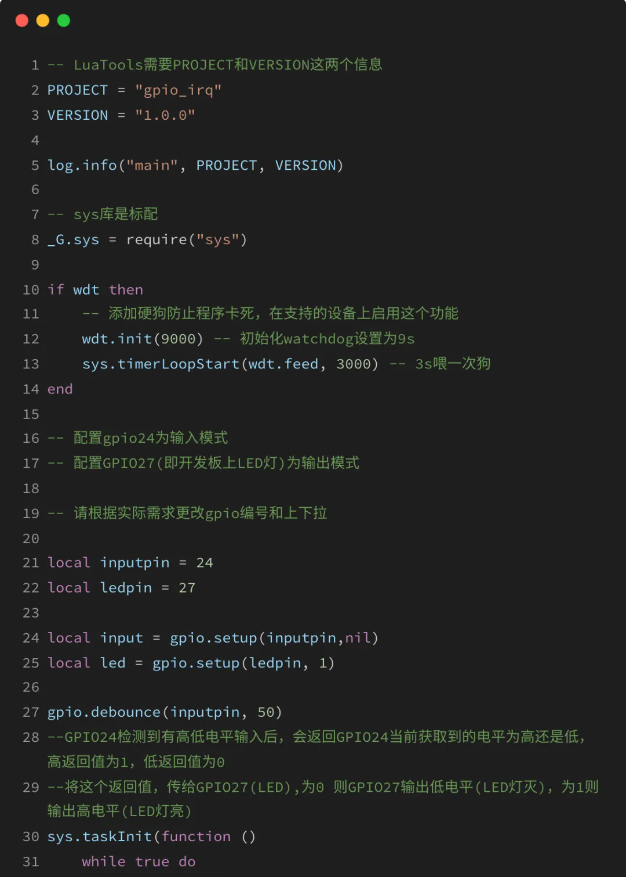

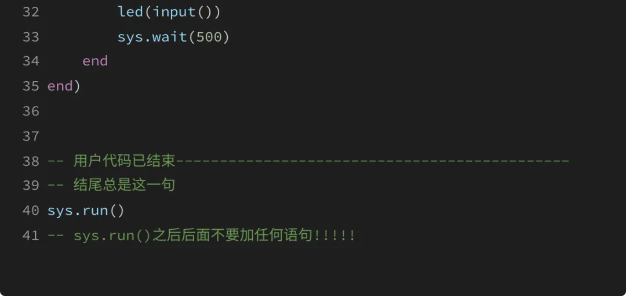

配置GPIO24为输入模式，GPIO27（开发板蓝灯）为输出模式：

GPIO24检测到有高低电平输入后，会返回GPIO24当前获取到的电平为高还是低，高返回值为1，低返回值为0；

将这个返回值，传给GPIO27(LED)，为0则GPIO27输出低电平(LED灯灭)，为1则输出高电平(LED灯亮)。

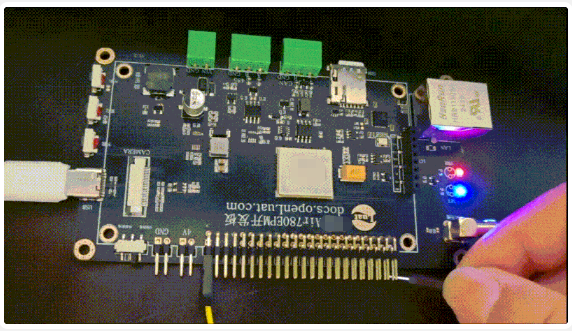

准备一根杜邦线，将Air780EPM开发板上的GPIO24引脚在 GND/3.3V引脚中间切换，即可看到LED灯亮灭变化。

中断模式提供了高效的事件响应机制，特别适合需要实时处理的应用，如：紧急按键响应、外部事件触发、低功耗状态下的唤醒等。

当GPIO检测到电平变化且满足触发条件时，触发中断，CPU 就会暂停当前任务，执行中断回调函数中的内容，当中断回调函数中的内容执行完毕时，再继续执行之前没有执行完的任务；除了中断回调方式，还有中断计数模式（中断时不回调）。

配置GPIO24为中断模式，上升沿(gpio.RISING)和下降沿(gpio.FALLING)均触发(gpio.BOTH)。

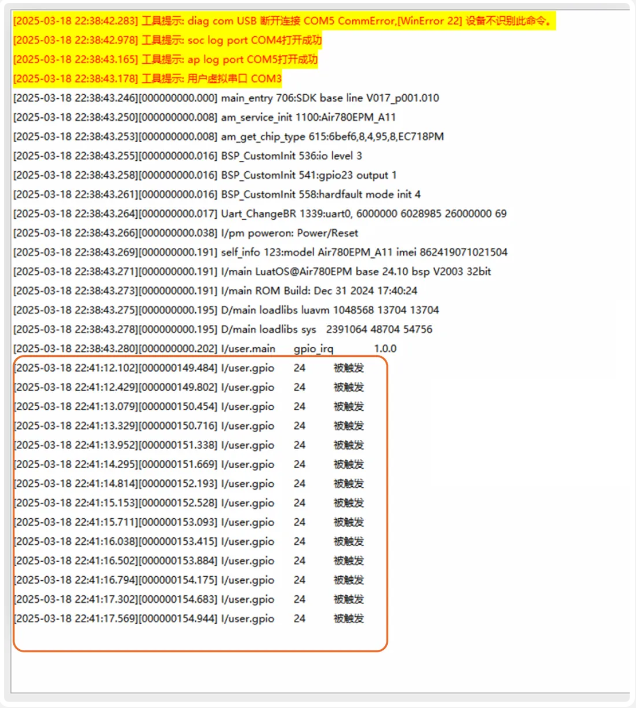

将Air780EPM开发板上的GPIO24引脚在插拔VDD-EXT之间来回切换，即可在日志中看到打印。当GPIO24接触高/低电平时，均会触发中断：

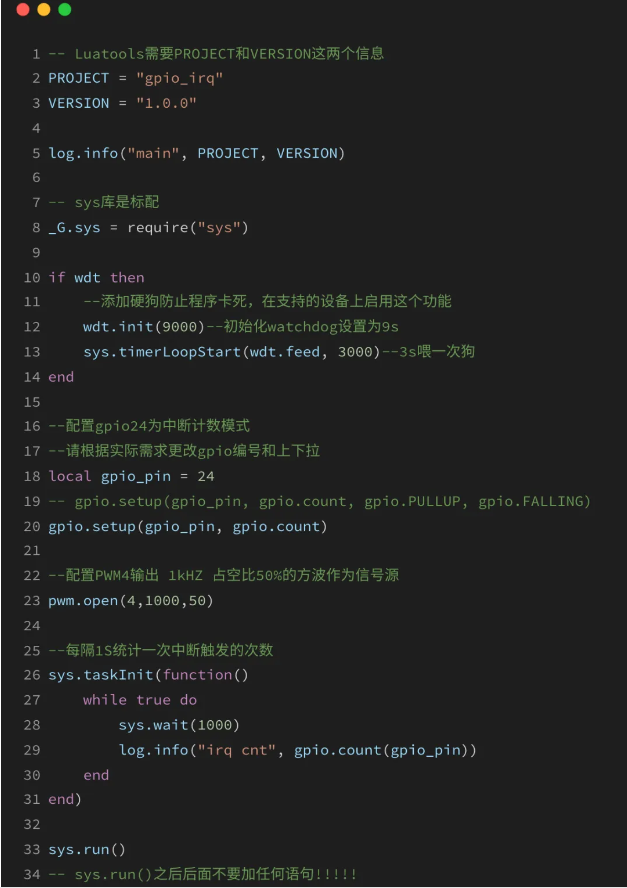

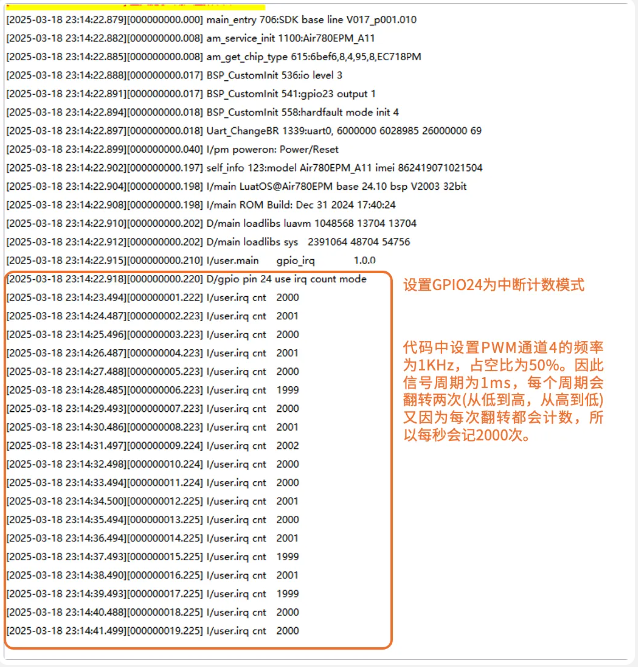

配置gpio24为中断计数模式，配置PWM4输出1kHZ占空比50%的方波作为信号源，每隔1秒统计一次中断触发的次数。

硬件上将PWM4（开发板的网络指示灯与GPIO27相连，GPIO27同时也是PWM4通道）与GPIO24连接起来，通过PWM4输出中断（高低电平变化的方波），再通过GPIO24统计输出的中断数。

今天的内容就分享到这里了~
