AM5SE-IS防孤岛保护装置
功能：
AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时，可以快速切除并网点，使本站与电网侧快速脱离，保证整个电站和相关维护人员的生命安全。
应用范围：
适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统
订货范例：
具体型号：AM5SE-IS 512011
技术要求：防孤岛保护；电流输入5A；零序电流输入1A；操作电源AC/DC220V；不带4-20mA输出；配防跳功能；不带以太网接口
通讯协议：RS485接口 Modbus/RTU协议或103规约可设置
辅助电源：DC 220V
孤岛效应：
当电网供电因故障、误操作或停电维修等原因造成中断供电，各个新能源并网发电系统仍在运行，并向周围负载供电，构成一个电力公司无法控制的自给供电孤岛。
当孤岛效应发生时，造成的危害：
1、电网无法控制孤岛中的电压和频率，如果电压和频率超出允许范围，可能会对用户的设备造成损坏；
2、如果负载容量大于逆变电源容量，电源过载运行，容易被烧毁；
3、孤岛进行重合闸会导致该线路再次跳闸，可能损坏逆变电源或其他设备；
4、与逆变电源相连的线路仍带电，对检修人员造成危害，降低电网的安全性。
保护原理
No.1 频率保护
（1）低频减载
装置通过检测系统频率，根据系统频率的变化按用户设定的频率定值，当系统频率低于 定值时，自动切除负荷。为保证装置可靠动作，系统正常时对低频减载功能进行闭锁，当系统频率下降到一定程度时才解除闭锁。为防止系统发生负荷反馈引起装置误动，采用了低电压、欠电流和滑差闭锁。
低电压闭锁判据为：Ua 低于低电压闭锁定值，同时零序电压 3U0低于8V，或 PT 断线 时，闭锁低频减载出口。
滑差闭锁判据为：df/dt 大于滑差闭锁定值时，闭锁低频减载出口。
欠流闭锁判据为：三相电流 Ia、Ib、Ic 均低于欠流闭锁定值时，闭锁低频减载出口。
（2）高频保护
装置通过检测系统频率，根据系统频率的变化按用户设定的频率定值，当系统频率高于 定值时，自动切除负荷。保护逻辑见图 1。

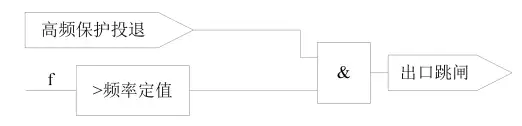

图 1 高频保护逻辑
No.2 低电压保护
当三个线电压均小于低电压跳闸/告警定值时，经过延时，装置跳闸或者告警。为防止 因 PT 断线使保护误动，设置有 PT 断线闭锁。当发生 PT 断线时，装置将发出告警信号并闭 锁失压保护，该闭锁条件可选择投入或者退出。装置可以设置是否加入合位作为判断失压 的条件，此外，装置可以根据用户使用的场合选择何时解除低电压故障信息，若投入低电 压阈值投退，则装置电压小于无压定值时，保护动作即可返回，若退出低电压阈值投退， 则装置电压需恢复至正常电压，才可解除故障信息。低电压保护开放条件：三个线电压有一个大于 1.05 倍低电压定值，且延时 500ms。该条件一旦成立，低电压保护有效。

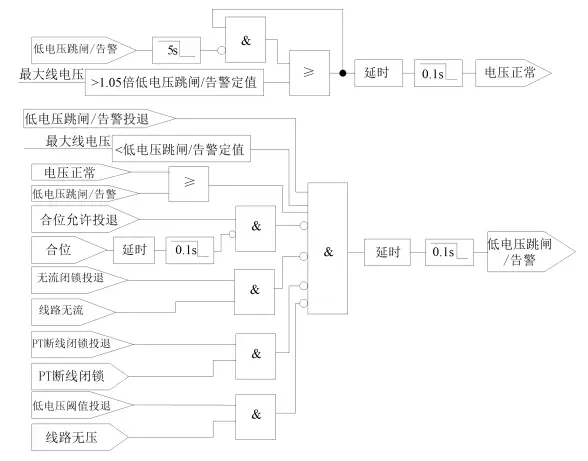

保护逻辑见图 2。
图 2 低电压保护逻辑
No.3 逆功率保护
当检测到回路有逆向电流流过且逆向功率值超过设定值时，装置经可设置延时发出逆功 率跳闸命令，停止送电。保护逻辑见图 3。

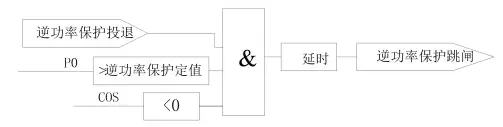

图 3 逆功率保护逻辑
No.4 过电压保护
装置设有过电压保护，当断路器处于合闸位置且装置检测到最大线电压高于过电压保护 定值时，经可设延时装置过电压保护命令，保护动作于跳闸或告警可选。 保护逻辑见图 4。

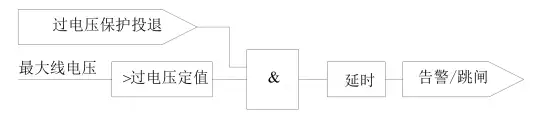

图 4 过电压保护逻辑
No.5 检同期
装置通过检测待并侧电压 Ux 和市电侧电压 Us 的电压幅值、电压频率和电压相角来实 现同期合闸功能。当两侧电压的幅值偏差、频差及角差达到允许同期的范围时，装置的 X6.1-X6.2 接点闭合，用户可将 X6.1-X6.2 接点串联接入合闸回路，即可实现手动合闸或遥 控合闸或保护合闸等时检同期。
光伏侧电压和市电侧电压的采集通道可在装置菜单中进行设置，电压幅值偏差、频差 及角差等同期判据也可在装置的定值菜单中由用户自行整定。
No.6 频率突变跳闸
装置设有频率突变跳闸功能，当线路有流，或线路有压且断路器合闸时，若频率变化率 df/dt 大于频率突变定值，装置经可设延时发出频率突变跳闸命令。

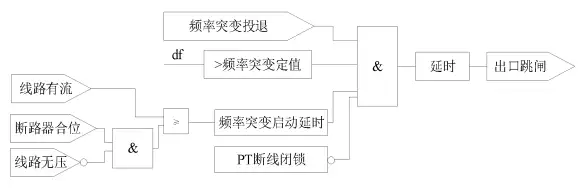

图 5 频率突变跳闸逻辑
No.7 有压自动合闸
装置设有有压自动合闸功能，当检测到市电侧电压恢复正常，频率正常，且待并侧电 压 Ux 和市电侧电压 Us 的电压幅值、电压频率和电压相角满足同期条件时，若断路器处于 分位，装置经可设延时发出有压自动合闸命令。其中，同期动作的判断条件可以选择投入 或退出，若退出，则不加入同期动作条件，仅判断市电侧电压、频率。

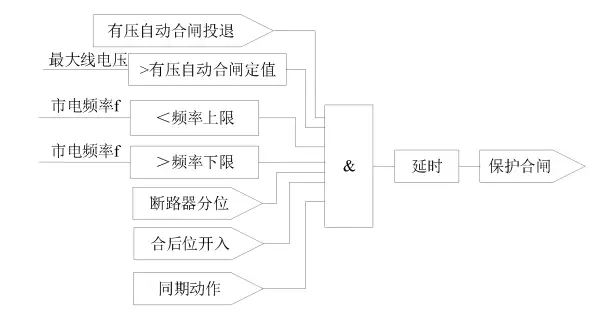

图 6 有压自动合闸逻辑
03
定值表

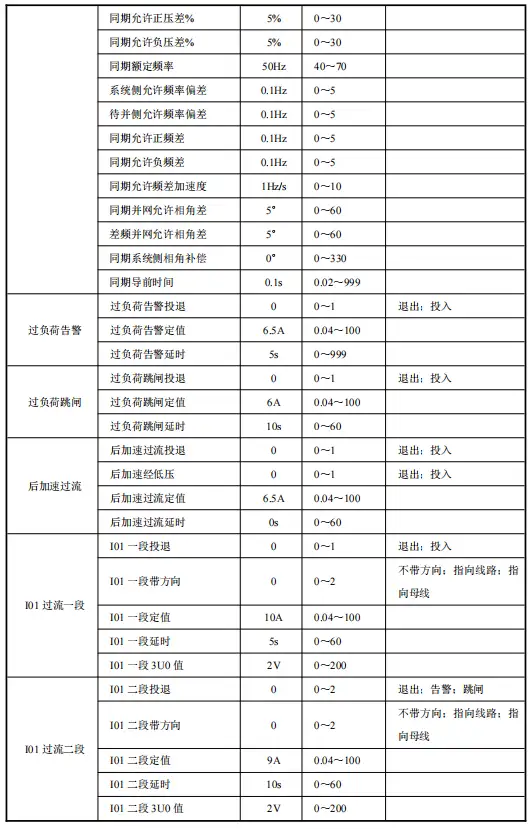

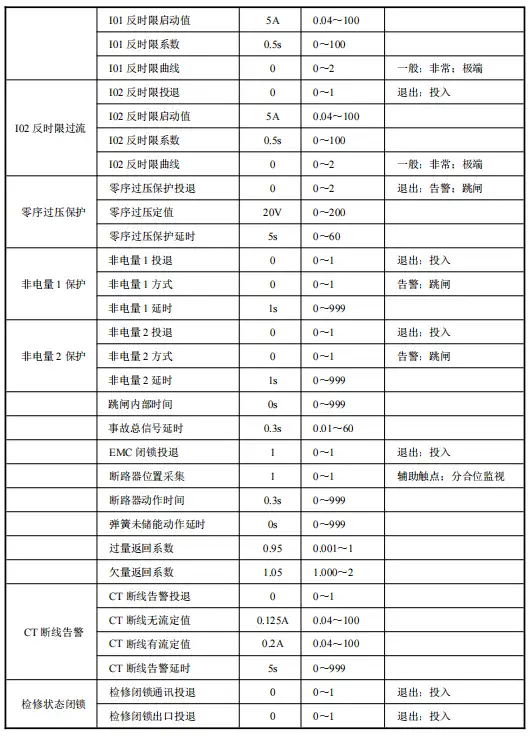

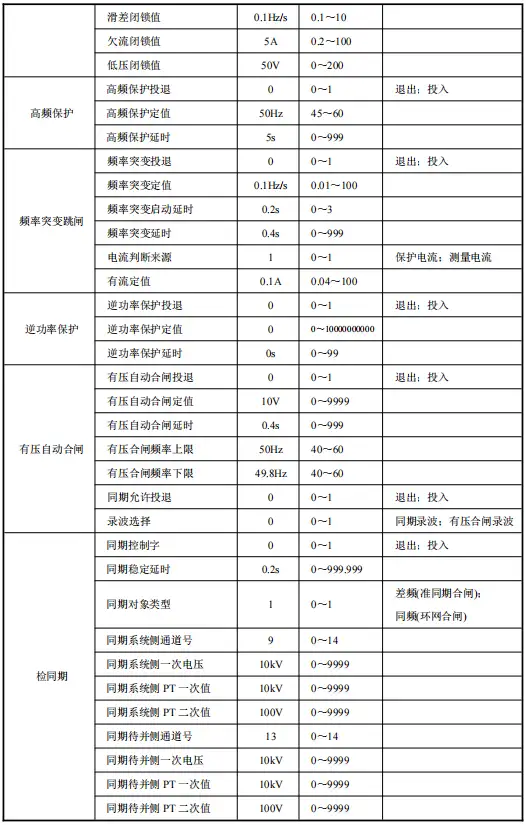

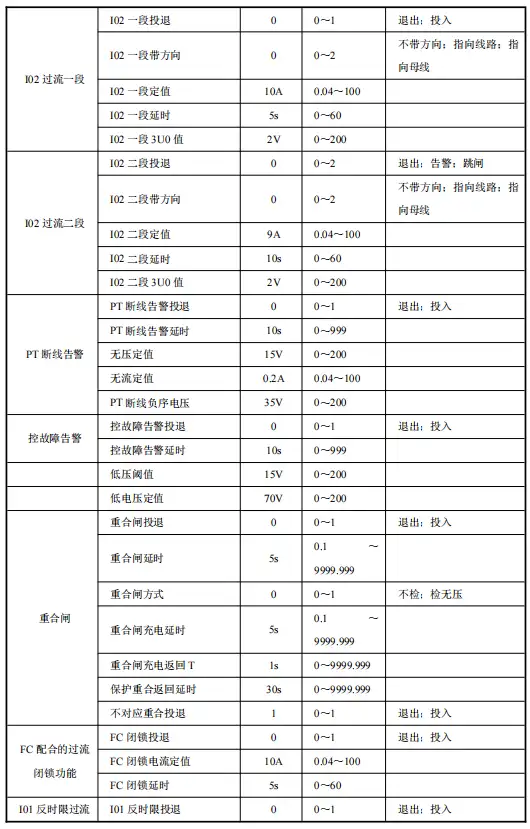

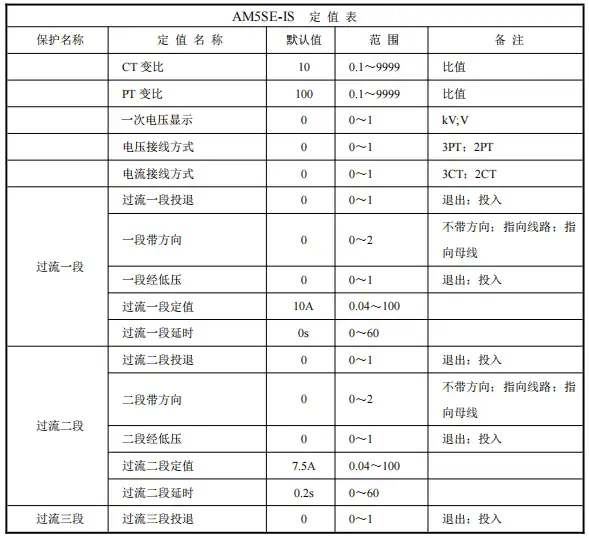

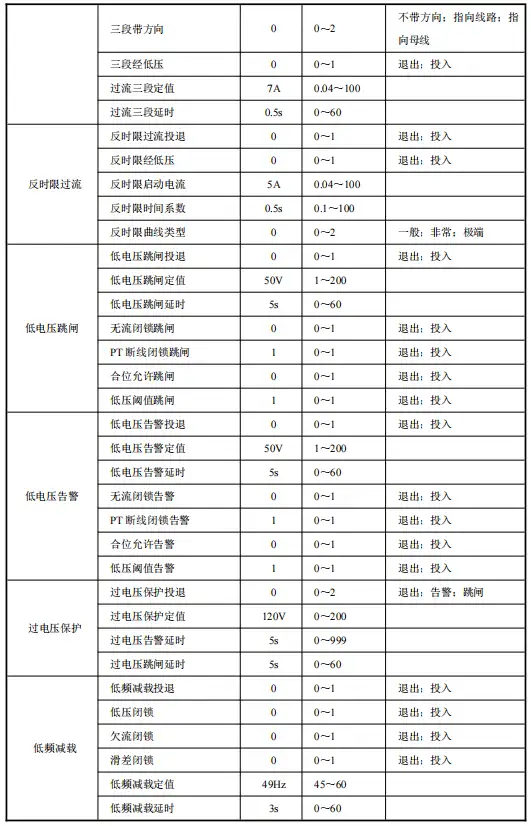

AM5SE-IS 定值表
