上海停车场管理系统,上海浩斌专门销售各式停车场管理系统

已有 633 次阅读2016-3-16 17:49 |个人分类:RFID热点资讯| 关键词: 远距离读卡器, 长距离读卡器, 超高频读写器, 超高频一体机, 停车场读卡器

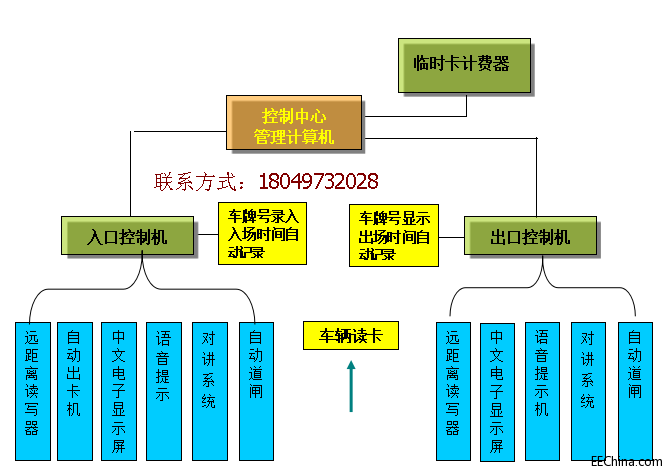

1、系统功能概述1.1 入场控制功能:

Ø 节省人力:入口实现无人管理模式;

Ø 身份识别:判断前来刷卡的车辆是否具有入场权限;

Ø 临时发卡:对临时进入停车场的车辆自动发放临时停车卡;发卡方式可选择有车按扭出卡、无车按钮出卡、电脑出卡;自动发放的临时卡读卡方式可选择有车读卡、无车读卡;发卡机出卡后必须待车主将卡拿至手中道闸才能开启,当卡片发出来后20秒钟内未被人取走、发卡机会自动将卡收回机箱内,避免卡的丢失;

Ø 月卡自动识别:车辆进入时远距离读写器自动读取车上的标签卡,读写器把车辆的月卡信息传输至后台,经过对比,自动开启道闸,无授权卡不予进场。

全过程不需要人工干预。

Ø 信息记录读卡时同步自动记录入场时间、入场地点、车辆信息、车主身份;

Ø 图像摄取:与开闸指令同步摄取入场车辆图像并存储到数据库中,以备出场时进行车辆核对与以后查阅;

Ø 车牌识别:自动提取入场车辆的车牌号码,作为车辆进入停车场的具有唯一性的识别标志,可以供出场时进行车辆识别与以后查阅;

Ø 满位显示:停车场内车位已停满时,通过LED显示屏提示前来的车辆,同时禁止按钮出卡,但依然保留电脑出卡功能以满足一些特殊的车辆与人员的入场要求;

Ø 区位引导:提示、指引进入停车场的车辆就近行驶到一个有空车位的区域停放;在比较大的停车场内准确找到停车位是一件耗费时间与精力的工作,车位引导功能可以比区位引导功能更精确的解决这一问题;

Ø 信息显示:高亮度LED显示屏,即使在户外阳光下,显示的信息依然清晰可见;信息显示采用中英文双语显示,适用于WTO环境下外籍车主不断增加的情形;信息内容简明扼要,即可给车主明确的提示,又不耽误车辆入场的时间;

Ø 语音提示:声音提示方便周到;模拟人声清晰动听;可插拔式数字化语音模块方便系统集成与升级;具有超大存储容量,满足多种声音提示信息的输出;

Ø 场内监控

全场监控:检测车场内各个区的停车情况,检测各个车位的停车情况;

1.2 出场控制功能

Ø  自动计费:根据入场时间与出场时间自动计算停车时间,根据停车时间与收费标准自动计算应收费用;收费标准可以根据需要,在停车场管理软件非常方便的定义并下传到控制机中,收费时间可以精确到秒,收费金额最小到;

Ø 月租卡自动识别:车辆进入时远距离读写器自动读取车上的电子标签卡,读写器把车辆的月卡信息传输至后台,经过对比,自动开启道闸,无授权卡不予出场。全过程不需要人工干预。

Ø 车辆确认:读卡时对比显示车辆信息,确认入、出场是否同一辆车;

Ø 图像对比:摄取出场车辆图像并存储,同时自动调出该车的入场图像对比显示,以进行准确的对比确认,增强了防盗功能,并使得事后稽查更加精确、容易;

Ø 车牌识别:自动提取出场车辆的车牌号码,作为车辆的具有唯一性识别标志进行存储,并与入场时记录的车牌号码进行自动对比,以便自动、快速的确认出入场是否同一辆车,且可以供以后查阅;

Ø 临时卡回收:除了可以由值班收费人员人工回收临时卡外,出口控制机可以设置吞卡机自动回收临时卡;

Ø 信息显示:高亮度LED显示屏,即使在户外阳光下,显示的信息依然清晰可见;信息采用中英文双语显示,适用于WTO环境下外籍车主不断增加的情形;信息内容简明扼要,即可给车主明确的提示,又不耽误车辆出场的时间;

Ø 语音提示:声音提示方便周到;模拟人声清晰动听;可插拔式数字化语音模块方便系统集成于升级;具有超大存储容量,满足多种声音提示信息的输出;

Ø  能准确地区分自有车辆、外来车辆和特殊车辆。

1.3  中心控制与管理功能

Ø ICID卡管理:实现IC,ID卡的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理;系统可以处理的挂失卡的最大数量为1万张(即黑名单数量为1万条);系统最大卡片容量为232-1张;

Ø 万能查询功能:可能通过一个条件或多个条件相组合,对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询,并能够按照客户的要求生成报表,或方便其他系统调用的电子报表。

Ø 统计管理:提供各种统计资料以不同的报表形式输出,提供任意形式的查询并以报表形式输出;

Ø 设备监控与管理:控制道闸的开、关、停,控制发卡机出卡;实时检测道闸的工作状态并以生动形象的方式显示,实时检测出卡机的工作状态与存储卡片的数量并以生动形象的方式显示,实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示;

Ø 系统设置:通过简单的鼠标点击,可以轻松的进行系统设置,如有/无图像对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位位提示等;

2、设计目标及原则2.1、目标

方便、快捷、准确的收费和满位显示服务功能;

车辆保管的安全性功能;

经济合理的运营成本;

方便快速的通过;

提升停车场的档次。

2.2、原则

先进成熟的技术和设备,保证系统运作安全、可靠与稳定;

完善的管理系统,最大限度防止收费流失;

合理布局,提高系统的服务质量,缩短服务时间,增加场内停车流量和收入。

实用性、实时性、完整性原则;

可扩展性及易维护性原则。

3、管理体制

管理体制总的思想是现场无人看管,完全智能化,管理人员可以在车场环境外的任意固定地点对于车场执行完全控制权,完成各种统计、监视、报警、引导等功能,大大降低了管理人员的劳动量,并可以为业主提供一种全新的现代化气息。

4、收费体制及标准

在收费体制方面,一般来说有以下几种:

按月租用:  有效期内无限次出入,远距离自动识别。

预 付 款:  享受优惠,按停车时间扣费

现金收费:  按停车时间缴费出场

在收费标准方面,投资管理者凭授权卡在软件中进行设置调整即可。

产品推荐: RFID超高频远距离读写器UR5206



浩斌RFID超高频远距离读写器UR5206是一款高性能的UHF超高频电子标签一体机,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,广泛应用于停车场管理、矿车称重、不停车收费、自动分拣线识别、物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID特性

支持协议:ISO18000-6B、EPC CLASS1 G2;

工作频率:902~928MHz(可以按不同国家或地区要求调整);

输出功率:达至30dBm(可调);

读取距离:0~7米*;

以广谱跳频(FHSS)或定频发射方式工作;

支持自动方式、交互应答方式、触发方式等多种工作模式;

低功耗设计,单+9V电源供电;

支持RS232、RS485、韦根、RJ45等多种用户接口;

提供动态连接库(DLL)及演示软件源代码,支持二次开发;

*有效距离与协议格式,外接天线、电子标签及工作环境相关。

接口参数

DB9针接口:红:+9V;黑:GND;黄:韦根DATA0;蓝:韦根DATA1;棕:GND;紫:RS485 R+;橙:RS485 R-;白:RS232 RXD;绿:RS232 TXD;灰:外部触发(TTL电平)。

开发参数

指令集:提供C语言指令集;

Demo:提供C# delphi 演示软件以及源代码;

Dll库:提供C# VB 库以及库说明;

固件升级:支持个性化的固件开发定制和升级;

手机端操作:支持手机端的现场设备检查诊断(选配)。

射频参数

接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;

工作频率:860~868MHz/902~928MHz(可以按不同国家或地区要求调整);

输出功率:0-30 dbm;

输出功率精度:+/- 1dB;

接收灵敏度:< -85 dBm。

读取参数

内置天线;内置8dbi圆极化天线;

标签盘点峰值;峰值标签询查速度>50张;

读取距离;0-7米 依据标签和天线不同参数和性能。

物理特性

尺寸:235mm×235mm×45mm;

重量:900g;

工作湿度:< 95% @ 25 °C 无凝露;

工作温度:20 °C  -  + 55  °C;

存储温度:20 °C  -  + 85  °C;

电特性

电源电压:DC9V,极限12.6V;

工作电流:0.35A 最大0.65A;

典型应用

车辆管理:

停车场入出远距离读卡,车辆称重读卡,不停车收费读卡,车位引导等;

工业自动化:

产线工件识别,产线托盘识别等;

校园实训:

仓储物流实训,仓位托盘定位,自动分拣线识别等;

人员管理:

门禁签到管理,游乐场会员刷卡等。
