PTP精密主时钟,ieee 1588标准, 1588主时钟

已有 406 次阅读2015-5-11 17:09 |个人分类:PTP精密时钟| 关键词: ptp服务器, ieee1588, ieee 1588协议

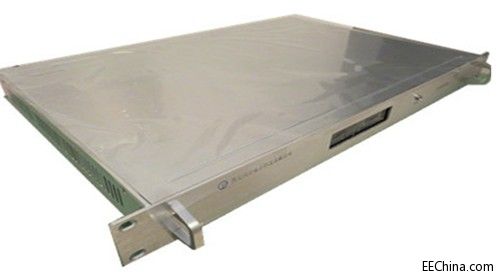

   SYN2401  PTP精密主时钟

产品概述

ieee 1588时钟,1588时钟,1588v2时钟

     SYN2401PTP精密主时钟是由西安同步电子科技有限公司精心设计、自行研发生产的一款支持IEEE1588-2008PTP V2的主时钟(Grandmaster Clock),使用GPS作为时钟参考源,拥有纳秒级的时间传输精度,支持数千台PTP从时钟。同时自身也可以作为从时钟,输出IRIG-B1PPS,10MHZ,串口等多种时间信号,为用户提供精确、标准、安全、可靠和多功能的时间服务,是一款实现时间同步的实用时钟设备。

产品功能

ieee1588时钟, ieee1588v2, ieee1588同步时钟

1)   GPS定时信号建立时间参考;

2)   支持标准的PTP V2,IEEE1588-2008等网络对时协议;

3)   串口授时,秒发送一次时、分、秒、年、月、日北京时间信息;

4)   提供1PTP授时网口,支持1 step 2 steps

5)   提供1IRIG-B(DC)码;

6)   输出定时同步信号(1PPS),TTL接口输出;

7)   LCD钟面(年月日、时分秒)显示;

产品特点

ieee 1588 ptp, ptp时间服务器,ieee1588 ptp

a)   性价比高,应用广泛;

b)   授时精度高;

c)   整体功耗小,采用无风扇设计,运行可靠稳定;

d)   可运行为主时钟源或从时钟源;

e)   支持端到端(end to end)或点对点(peer to peer)模式;

f)   支持Pre-Master模式,主时钟热备份,热切换功能。

典型应用

1588对时,ieee1588同步,ptp 1588

1)   工业自动化系统,航天航空系统;

2)   2.5G/3G/4G基站数字化变电站,CMMB基站;

3)   数字电视数字广播,电信机房等。

技术指标

ieee1588标准,ieee 1588, ieee1588时间同步

输入信号

GPS接收机

频点

L1

定时精度

优于100ns

跟踪灵敏度

-160dBm

GPS天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

输出信号

PTP网口

路数

1

物理接口

RJ45

授时精度

100ns

支持协议

PTPV2,IEEE1588-2008

用户容量

可支持几千台从时钟

IRIG-BDC)码

路数

1

物理接口

DB9

授时精度

200ns

1PPS脉冲信号

路数

1

电平

TTL

同步误差

100ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环境特性

工作温度

0℃~+50

相对湿度

90%40℃)

存储温度

-30℃~+70

供电电源

交流 220V±10% 50Hz±5%,功率小于30W

机箱尺寸

1U19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

GPS北斗双模接收机,恒温晶振OCXO,铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。



 西安同步电子科技有限公司

联  系  人:齐女士

联系电话:18991937619

Q       Q:2563113967

邮    箱:  syn7619@163.com

网   址:www.syn029.com

PTP精密主时钟
