相位计,数字式相位测量仪, 便携式相位测试仪,相位差测量

已有 564 次阅读2015-4-16 13:40 |个人分类:测试仪器| 关键词: 高精度相位计, 相位频率检测器, 相位计, 相位测试仪表, 数字相位差测量仪

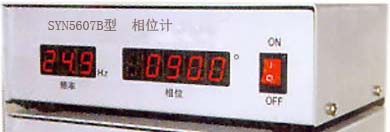

   SYN5607  相位计

产品概述

     SYN5607型相位计是由西安同步电子科技有限公司精心设计、自主研发生生产的高精度相位计。该设备具有操作简便、使用方便、安全,由于采用电流耦合、高阻输入方式对轨道电路相位差、相邻区段极性交叉进行检查,解决了相邻区段有车占用时极性交叉无法检查的问题。

产品功能

1)  对正弦/三角/梯形波/方波的相位差进行精密测量。

产品特点

a)   高度集成,精度高;

b)   稳定性好,性能可靠;

典型应用

1)   相控雷达阵、无线电导航系统、自动控制系统的测距和定位,电力系统中相电压的相位差测量等;

2)   适用于25Hz相敏轨道电路设备的电压、电流和频率、相位差的检测。

技术指标

输入信号

波形

正弦三角梯形波 /方波

输入阻抗

1MΩ

相位范围

0° to 360° or ±180°

频率范围

10Hz 99Hz

幅度范围

0.5250V分六个量程,自动选择量程

测量精度

相位测量精度

±1°(典型值正弦波:10Hz-99Hz

相位分辨率

0.1°

相位重复性

±0.01°或更好

频率测量精度

±0.5Hz

频率分辨率

0.1Hz

幅度精度

±1.5%

幅度分辨率

1mV0.01V0.1V

环境特性

工作温度

0℃~+50

相对湿度

90%40℃)

存储温度

-30℃~+70

供电电源

交流 220V±10% 50Hz±5%,功率小于75W

机箱尺寸

3U19″标准机箱(上机架)482mm(宽)x370(深)x150mm(高)

选件

根据客户要求定做类似产品。





相位计
