实际不稳定问题和稳定方案
发布时间：2012-10-19 15:35
发布者：majake2011
|
图1描述了实际系统对1A负载电流脉冲的电压响应（下面的曲线）。负载是阻性的，电缆长度可以忽略（负载直接连在电源输出端）。负载电压对负载电流脉冲上升沿和下降沿的响应显示了10mV压降与10mV过冲。这非常接近于能够实现的理想响应。

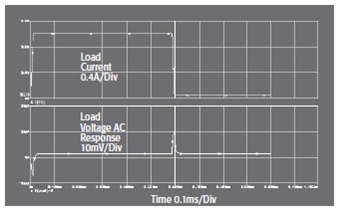

图1. 瞬态响应，对于阻性负载而且电缆长度可忽略。 Load Current 0.4A/Div=负载电流0.4A/Div Load Voltage AC Response 10mV/Div=负载电压交流响应10mV/Div Time 0.1ms/Div=时间0.1ms/Div 更加现实的情况是电源与DUT之间的电缆长度，其电感量范围从几百纳亨至几微亨。此外，测试夹具电容量与DUT输入电容量能高达数十微法。在这些阻抗数量级上，系统很可能不稳定。例如，当L电缆=1μH且CDUT=2μF，电源/负载电路组合将不稳定而且负载电压将振荡，如图2所示。
图2. 系统不稳定（L电缆=1μH，CDUT=2μF） Load Current 0.5A/Div=负载电流0.5A/Div Load Voltage 10mV/Div=负载电压10mV/Div Time 0.1ms/Div=时间0.1ms/Div 在此情况下，将电源负载线替换为吉时利SC-182型低电感量电缆能充分降低负载阻抗并稳定电路。图3示出了负载电流脉冲产生的响应。

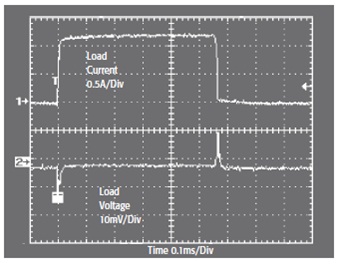

图3. 稳定系统（122cm，SC-182电缆，C=2μF） Load Current 0.5A/Div=负载电流0.5A/Div Load Voltage 10mV/Div=负载电压10mV/Div Time 0.1ms/Div=时间0.1ms/Div 想与吉时利测试测量专家互动？想有更多学习资源？可登录吉时利官方网站http://www.keithley.com.cn/ |
