LM317的问题

王兴梅 · 发表于 2012-10-19 14:15:36

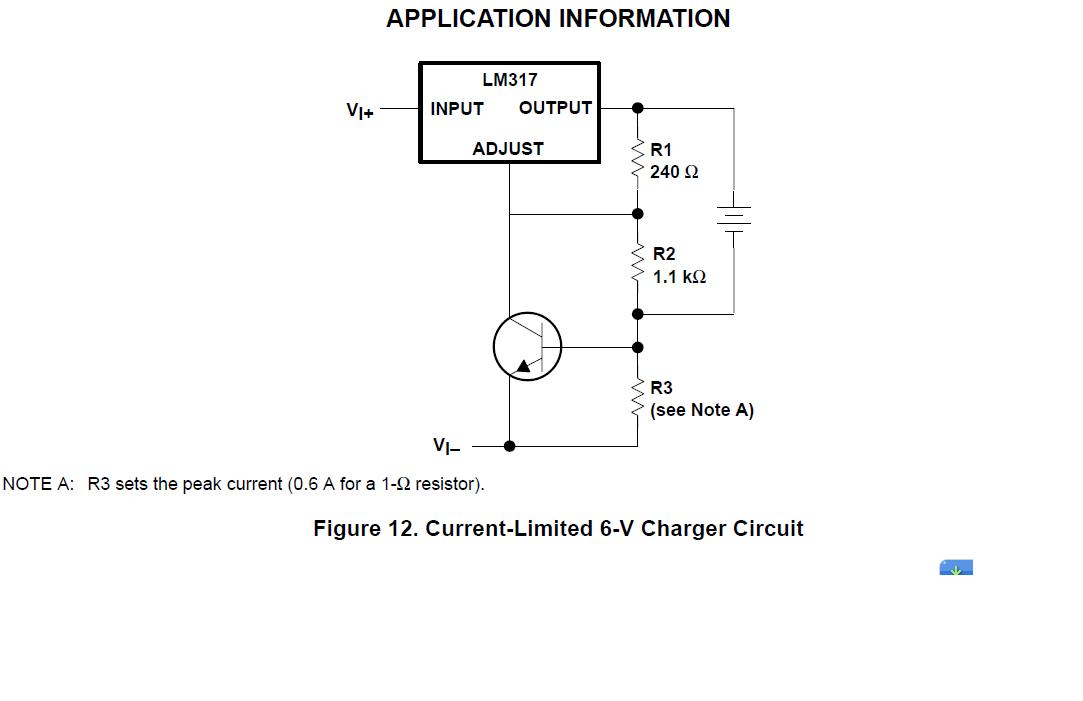

我照下图搭了个电路，输入接15V,不接电池，R3用3W2欧电阻，三极管用TIP32C,通电后，三极管基极是0V。三极管基极和LM317输出之间是4点多V.这是怎么回事？
三极管应该没导通，那三极管基极和输出端应该是7V左右才对呀！
请高手指教，谢谢！

1770309616 · 发表于 2012-10-20 22:39:17

与三极管用TIP32C的放大倍数有关，在这里相当于压降式的可变电阻，要么R2用实质性的可变电阻，调节后可得到所称的7V左右的电压……

当然，三极管用TIP32C放大倍数不定的话，R1、R2、R3都可变来用……

具体的，根据实际线路来定，既然搭线路了，依你实际情况为准……

dingdake · 发表于 2012-10-21 16:01:05

如果基极电压为零发射极为负电压的话三极管是不是已经导通了

王兴梅 · 发表于 2012-10-21 21:11:33

谢谢！

embcomhgd · 发表于 2012-10-22 15:11:34

这是一个0.3A限流充电电路.
什么“三极管基极是0V”。

，
“三极管基极和LM317输出之间是4点多V”---这要看电池的状态：容量，充电程度。

Zaxife · 发表于 2012-10-23 15:51:32

觉得这电路挺危险，管子坏掉了会不会导致把电池给充爆炸了呢？

wccd · 发表于 2012-10-28 17:33:31

三极管有漏电，导致分压比变小，所以输出电压会略高一些。

relaywang · 发表于 2012-10-29 17:02:44

请核对三极管的E、C是否接反了。

SomethingWrong · 发表于 2012-11-4 19:56:16

TIP32C是个PNP管。。。。。
这里不需要功率三极管，随便一个9013就可以了，便宜好用

mndy · 发表于 2012-12-19 19:56:56

这是－个简易限压恒流充电电路.输出上限电压=(R2/R1+1)x1.25V. 恒定电流=0.6V/R3.按图纸提供的参数输出空载电压约为6.9V.请检查确认电阻数值是否有误. 如电阻值无误清请再检查LM317管脚接法是否有误. 是否按LM7805的接法?这两块电路管脚完全不一样.

gg99yy · 发表于 2012-12-24 15:01:36

同意9楼的意见，此处三极管需是NPN的，而不是PNP的

panminghui · 发表于 2013-2-9 09:33:09

受教育了！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！
