降低负载电路电容量
发布时间：2012-10-17 11:46
发布者：majake2011
|
只要有可能，就去掉与DUT并联的全部电容器。2300系列电源带宽宽并且因此获得的高速瞬态响应能用于保持状态转换过程中的DUT电压，无需使用DUT的并联电容器。去除电容器降低了负载电路的总电容量，因此去掉DUT的并联电容器将提高负载电路性能。 负载电路增加电阻值 增大负载电路电阻值降低了Q值，因而能提高稳定性。图1示出了在负载电路增加两个电阻器的推荐位置。每个电阻器的建议最大值为1Ω。最好是用必要的最小电阻值来实现稳定性；因此，如果1Ω能稳定负载电路，那么就用更小的电阻值做实验以找到最小可接受的电阻值。每条源测试线的电压降增大一点点就能被感测检查反馈网络与维持负载电压在设置值的误差校准电路所克服。增大负载电路电阻值的另一种方法是使用细线规的导线。这两种增大R的方法都会使电路衰减增大。因此，虽然增加电阻值能提高稳定性，也会延长负载电路时间常数和电源建立时间。 Radd=R增加 Rcable=R电缆 Lcable=L电缆 Ccable=C电缆 CDUT, Fixture=CDUT, 夹具

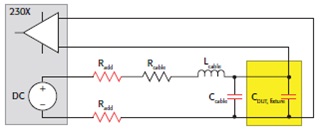

图1. 2300系列源测试线增加两个电阻器以提高稳定性。 负载电路增加补偿网络 提高稳定性的第三种方法是在相应的感测线和源测试线之间的电源附近加入两个R-C补偿网络（见图2）。这种方法在高于电路谐振频率（fres）的频率上将反馈网络的电缆电感和负载电容旁路。补偿电容器（Cc）作为电压波形高频元件的低阻抗通道，其随着负载电流转变而变化。补偿电容器在接近fres频率上有效闭合了电源/负载电路组合的反馈环路并且稳定了电路。
为了使用此网络补偿电源/负载电路组合，低通补偿网络滤波器的3dB点必须小fres。因此， 推荐的起始点是将Rc设置为100Ω，然后确定合适的Cc值截止振荡。假定感测反馈放大器的耗电流极小，100Ω电阻器在DUT产生最小误差电压。虽然这是提高稳定性的一种有效方法，但这种方法降低了电源/负载电路网络的有效带宽和瞬态响应。 Sense=感测 Source=源 Rcable=R电缆 Lcable=L电缆 Ccable=C电缆 CDUT, Fixture=CDUT, 夹具
图2. 增加两个补偿网络 除了外部补偿网络，2302和2306电源还提供内部带宽控制以提高负载电路稳定性。高（HIGH）带宽设置能在动态负载条件下实现最高速的瞬态响应。低（LOW）带宽设置（仪器缺省状态）具有相对慢速的响应，但对于大部分负载而言更为稳定。低带宽设置在内部实施了电容补偿方法，如图2所示。 想与吉时利测试测量专家互动？想有更多学习资源？可登录吉时利官方网站http://www.keithley.com.cn/ |
