走出实验室，石墨烯准备大举进军商业市场
发布时间：2012-10-2 22:27
发布者：老电工
被视为可取代硅做为下一代电子元件材料的石墨烯(graphene)，近两年来已经逐渐走出实验室、准备大举进军商业化市场；在8月底于台北举行的2012 触控面板暨光学膜制程、设备、材料展览会(Touch Taiwan 2012)上，一家在今年5月才于南科设立的新公司台湾蓝石科技(Taiwan Bluestone Technology)，首度展出了大面积的石墨烯材料，以及可取代触控面板ITO薄膜的石墨烯薄膜、石墨烯智慧调光膜、石墨烯电池等产品，并表示该公司预定于2013年开始进行石墨烯薄膜的大规模生产。

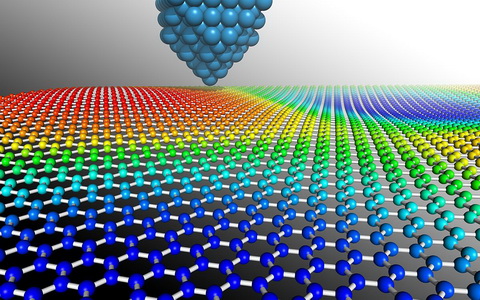

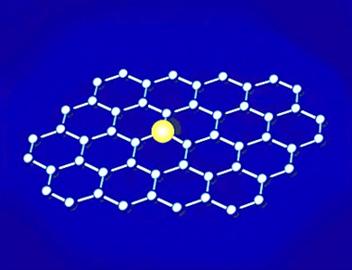

石墨烯是一种由蜂巢状六角形晶格排列的单层碳原子所构成的平面薄膜，在过去曾被认为仅是一个假设性的概念，直到2004年，英国曼彻斯特大学的两位物理学家Andre Geim与Konstantin Novoselov成功在实验室将石墨烯由石墨中分离出来，证实它是可单独存在的材料，该研究成果并于2010年获得了诺贝尔物理学奖的褒扬，也让石墨烯成为产业界明日之星，激励了更多来自学界、商界的石墨烯相关技术研究；包括英特尔(Intel)、IBM、三星(Samsung)等等半导体大厂都在进行石墨烯元件的研发。 石墨烯号称是世界上最薄、最强韧的奈米等级材料，除具备优异的导热与导电(<200Ω)性能，而且可挠曲、拥有高透光度(97%)，很适合做为触控萤幕的导电薄膜应用；目前触控萤幕导电薄膜是采用氧化铟锡( ITO )材料，但ITO薄膜在可挠性方面的表现相对较差，原料又包含越来越不易取得的稀土元素(铟) 。台湾蓝石科技研发部经理张国兴表示，未来该公司的石墨烯薄膜量产之后，成本可望与ITO薄膜媲美，而且能符合软性显示器的设计需求；该公司已经开发出将石墨烯转移至各种基材的解决方案，例如将石墨烯转移至软性PET塑胶基板，就可让塑胶膜成为可挠曲的透明导电材料。
台湾蓝石科技的石墨烯技术来自2011年于美国纽约成立的母公司Bluestone Global Tech (BGT)，该公司预计于2013年在中国大陆厂房展开大面积石墨烯的量产，最大尺寸可达50吋；除了触控萤幕使用的导电薄膜，蓝石科技也开发了石墨烯智慧调光膜、石墨烯电池等产品。前者是一种由两组内含石墨烯的透明导电膜、中间包夹液晶所形成的光学薄膜，能藉由控制液晶层的穿透性任意调整透明度，制作出依需求调整透光度的智慧窗户、电子窗帘，或是新式资讯看板、广告招牌等；后者则是以石墨烯做为电极的锂离子电池，利用石墨烯的高导电性与可挠曲性，能制作出充电速度更快、并可依终端产品需求变化外形的电池。 |
