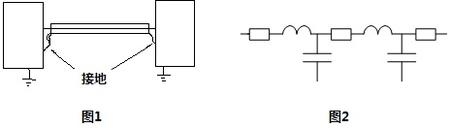

刚刚处理了一位客户小朋友的小问题。一条长数据线是屏蔽电缆，用电容耦合夹扣在导线上，通过耦合方式测试EFT脉冲抗扰性能时，屏蔽似乎没起到作用，打到60V信号就丢失了（图1）。
针对此问题，先确认设备是否接地设备，即电气安全特性分类为I类，答案为“yes”。故判断是地线问题。可万用表测量，屏蔽层与地线是导通的，因此下结论接地线是没有问题的。这个结论是错误的。
导线本身具有高频等效特性，影响其高频特性的是走线电阻、走线电感、分布电容三个参数（图2）。在直流测量导线阻抗时，走线电阻决定了其阻抗的大小，这是直流阻抗Rdc，用万用表测量出来的就是这个数值。
但在电磁兼容的问题发生时，导线上的是高频信号，高频信号通过导线，阻抗的成分主要是电感部分的感抗jwL，这用万用表是测不出来的，得用阻抗仪，这个阻抗就是高频阻抗（或者叫交流阻抗，Rac）。如果导线连接处理的不好，就会出现Rdc小，Rac大的情况。如此则会出现高频干扰时信号不能被及时泄放了。泄放不掉的能量自然就会耦合到信号线上去，抗扰性能下降的现象就发生了。
了解了这些，解决方法也就简单了。把两头的地线接好就行了，高频接地良好的诀窍是面接地而不是线接地，就是接地面的导线接触点足够面积大。
验证此原理的方式也不复杂，将屏蔽层外面的胶皮剥开，露出屏蔽金属层来，将金属屏蔽层压到测试台的接地板上压紧，再进行测试，如果抗扰强度明显增强的话，则验证是此现象造成的了。
总结本文，三个关键点：高频阻抗、直流阻抗、面接地处理。则此类问题一通百通。
|
