Diodes新型综合继电器驱动器优化电感性负载控制
发布时间：2012-7-27 13:39
发布者：eechina
关键词：
继电器
|
Diodes Incorporated 推出新型DRDC3105综合继电器驱动器 (Integrated Relay Driver) ，通过把一个完整的固态继电器驱动器整合于单一的表面贴面封装，可以尽可能地减少印刷电路板的占板面积、削减组件数量，并改善电感性负载控制电路的可靠性。 该继电器驱动器可在标准逻辑电路以及3V至6V的直流电感性负载电路之间，提供一个坚固的接口，从而可以广泛的应用于继电器、螺线管、白炽灯及小型电机等领域。DRDC3105以5V的电源轨供电，可驱动额定功率高达2.5W的电线圈。

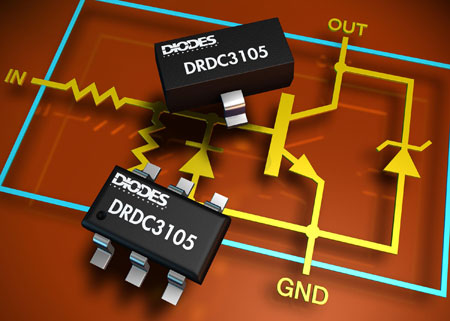

这款继电器驱动器有单驱动器及双驱动器两种配置，分别以SOT23及SOT26封装，并能替换三至六个分立零件。整个器件的双极晶体管输出都具备一个齐纳二极管（Zener diode），因此毋须外部续流二极管 (free-wheeling diode) 。此外，当箝位电压为6.6V时，该齐纳二极管可把感应电流分流到地，从而减少电磁干扰（EMI）造成的噪音。 DRDC3105整合了强大的预偏置晶体管 (pre-biased transistor) 技术，能在输入及输出电路之间提供高瞬态隔离，从而保护敏感输入电路，并且当输入电路消失或中断时，能确保输出电路处于安全的关闭状态。双极晶体管的低饱和特性，使该器件在开启时通过电线圈的驱动电流达到0.5A，并在关闭状态时实现接近零的电流消耗。 有关进一步产品信息，可浏览www.diodes.com。 |
