这种器件的封装怎么画？

xjtuygy · 发表于 2012-7-8 13:54:11

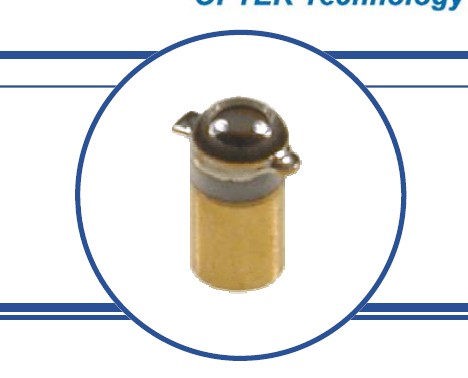

，型号为honeywell公司的SD2440，封装为PILL PACKAGE,下端铜皮部分要接+5v，上端要你接信号输出端，也就是它的封装应该是：一个中间不灌锡、PCB板上下表面都应该有焊盘。请大家帮忙看怎么画，谢谢

kbgyzp · 发表于 2012-7-8 14:16:42

把其中的一个焊盘放底层不就行了吗？

飞言走笔 · 发表于 2012-7-9 08:38:34

把孔设置成非金属化孔是不是就可以了？

xjtuygy · 发表于 2012-7-9 12:34:05

把孔设置成非金属化孔是不是就可以了？
飞言走笔发表于 2012-7-9 08:38

您好。怎么设置非金属化孔啊？

xjtuygy · 发表于 2012-7-9 12:34:43

把其中的一个焊盘放底层不就行了吗？
kbgyzp 发表于 2012-7-8 14:16

那怎么画中间的孔呢？

tangyaopan · 发表于 2012-7-14 11:43:07

改焊盘尺寸和孔径一样大

leasor · 发表于 2012-7-14 15:14:31

您好。怎么设置非金属化孔啊？
xjtuygy 发表于 2012-7-9 12:34

？？？机械孔
