MLX90132：汽车NFC－RFID无线接入控制方案
发布时间：2012-5-10 10:42
发布者：1770309616
|
Melexis公司的MLX90132是13.56MHz全集成的多协议NFC/RFID收发器，可处理亚载波频率106kHz~848kHz，高达848kbps，双路驱动器架构把外接元件数减少,能向合适的天线负载提供高达70mW的RF功率。器件和ISO/IEC 18092 (NFC)，ISO/IEC 14443 A1与B2， ISO/IEC 15693以及ISO/IEC 18000-3 模式1兼容，主要用在汽车接入和起动, 汽车发动机防盗,汽车诊断和汽车租赁。 MLX90132是一款13.56MHz，完全集成的，多协议RFID/NFC接收器IC。它设计用于处理从106kHz~848 kHz的子载波频率和最高848kbits/s。 MLX90132双驱动架构仅需要最小数量的外部支持元件，并允许发射器为适当的天线负载提供高达70mW的RF功率。所传输的功率可适用于大多数短距离至中距离的应用。

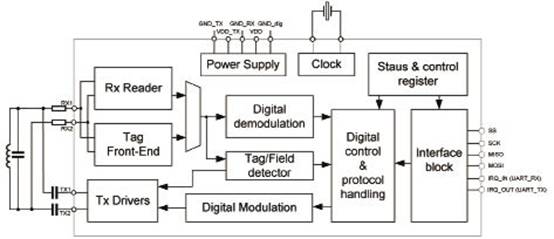

图1 MLX90132简化方框图

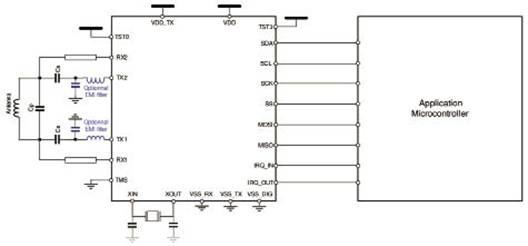

图2 MLX90132典型应用电路

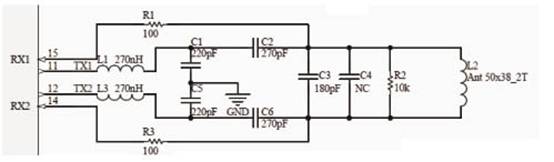

图3 MLX90132外接天线网络 MLX90132为支持NFC嵌入了标签仿真功能。增强的标签和域检测功能实现了在RFID读卡器配置和NFC模式下的显著降耗。 利用高级位和框架解码功能，MLX90132的数字部分可以处理从API至物理层的低协议层。 它包括一个数字采用子载波检测和可编程位/信号编码器/解码器的数字解调器。它还对于启动和停止位、额外保证时间（EGT），帧的启动和停止（SOF/EOF）以及CRC。 它的256字节缓冲缓冲器允许对于整个RFID框架进行缓冲。SPI/UART通信端口保证了与主要微控制器的简易对接，特别是那些低成本产品。
图4 MLX90130/32天线电路框图 MLX90132主要特性 •符合 ISO/IEC 18092（NFC）要求 •符合ISO/IEC 14443 A1和 B2的 要求 •符合ISO/IEC 15693的要求 •符合ISO/IEC 18000-3模式1的要求 •采用256字节缓冲器的标准SPI接口 •高速通信（848kbits/s） •嵌入式RF域和TAG检测器 MLX90132应用 •汽车接入和启动 •汽车的个性化设置 •汽车诊断 •汽车租赁 详情请见: http://www.eechina.com/thread-84612-1-1.html 来源：网络 |
