台湾远翔 FP135高端电流检测运算放大器
发布时间：2026-7-7 11:31
发布者：雅欣鱼子酱
|
芯片概述： FP135是一款高端电流检测运算放大器，由于其工作耐压和共模检测耐压一样，都是70V。这意味着它可以直接从电池取电，不需要额外加降压电路。芯片自身的静态功耗就是它带来的全部损耗，整体上比需要降压供电的方案更低。 低输入失调电压使得FP135可以检测很小的电压，所以可以使用比较小的电流检测电阻，降低了电流检测电阻的功耗。较高的宽输入电压范围，高精度和宽工作温度范围使得FP135非常适合48V 电池、工业电源场景。可应用于低功耗或者电池供电的场合。 FP135采用6管脚的SOT-23封装。  性能特点：
产品应用：

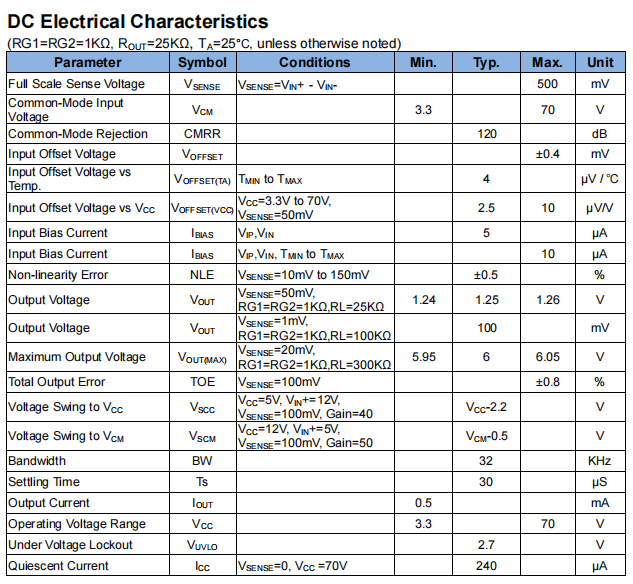

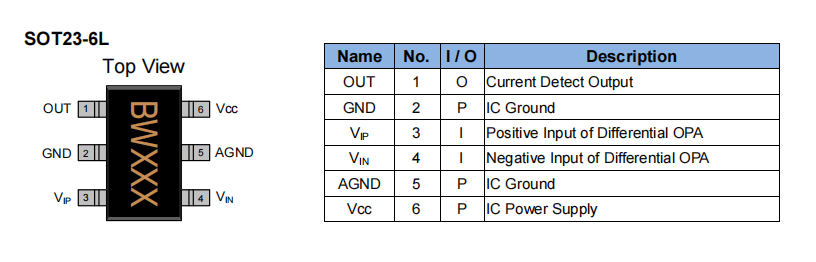

  主要参考图示： 典型应用电路原理图  功能模块  封装及脚位定义  电气特性：  产品授权书  FP135采用与共模检测耐压相同的工作电压架构，直接从电池取电、无需额外降压电路，将系统功耗压缩至自身静态损耗，特别适合低功耗与电池供电场景。 内部集成差分输入运放与NPN三极管，搭配3颗外部电阻即可实现灵活可调的电流—电压转换，配合低输入失调电压和小尺寸检测电阻，进一步降低了采样损耗。宽输入电压范围、高精度与-20℃~+125℃宽温域工作能力，使其能够胜任太阳能供电系统、储能电源、电机控制和过流检测等多种应用场景。SOT-23-6封装兼顾小型化与工程便捷性，提供了实用可靠的电流检测解决方案。 |
