D轴管磁场，Q轴管动力：这个电机用在洗地机上，为什么更有劲还省电？
发布时间：2026-5-25 11:46
发布者：雅欣鱼子酱
关键词：
无刷电机
一、先搞懂：D轴和Q轴是什么？D 轴与 Q 轴是电机矢量控制的正交坐标系，两者空间垂直、互不干扰。 D轴与Q轴处于正交关系

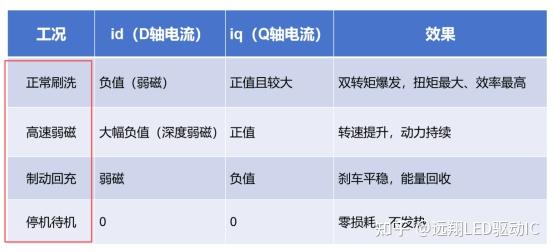

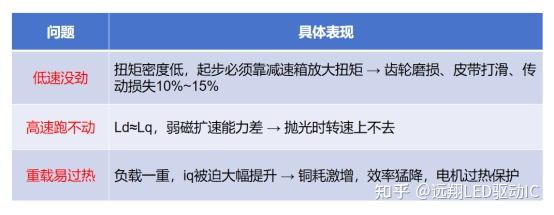

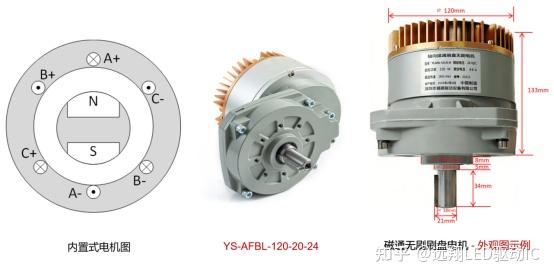

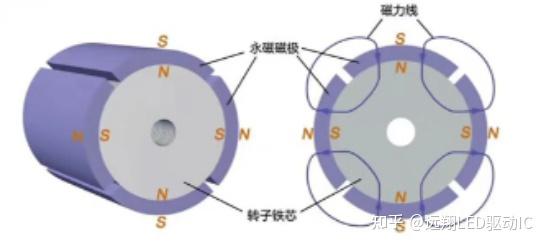

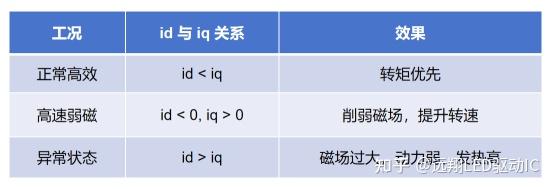

它们通过两个电流配合工作：id（D轴电流） 和 iq（Q轴电流）。配比不同，效果完全不同：  简单记住：D轴管磁场，Q轴管动力。两者配合得好，电机才能又猛又省。 二、清洁设备刷盘到底需要什么？洗地机、商用刷盘的工作环境很“刁钻”：  l 低速大扭矩起步：刷盘接触地面瞬间，摩擦阻力矩骤增，需 Iq 快速响应并输出峰值扭矩，避免转速跌落； l 宽负载稳定运行：从清水地面到油污干结地面，负载变化范围宽，需 Id 与 Iq 动态匹配，始终维持高效率； l 高频启停与转速切换：清洁、抛光、边角处理多模式切换，要求矢量控制响应速度快，无明显转矩波动； l 低损耗长续航：商用场景单次作业时间长，需保持全程高效率，发热少、耗电低。 这些需求，本质上是在考验D轴与Q轴的协同能力。 三、传统电机D/Q 轴控制的局限性很多传统刷盘电机采用表贴式径向磁通结构，属于隐极电机——直轴电感Ld ≈ 交轴电感Lq。 表贴式电机图 为了简化控制，通常使用 Id=0 策略：只让Q轴电流（iq）出力，D轴电流始终为0。这意味着： l 只有永磁转矩，磁阻转矩未被有效利用；l D轴和Q轴各干各的，互不帮忙。 在刷盘工况下，存在三个硬伤：  根源就是：D 轴管磁场、Q 轴管动力，D轴闲置，只有Q轴在干活。 四、轴向磁通无刷电机的凸极特性与双转矩协同优势轴向磁通无刷电机是典型凸极同步电机，以“YS-AFBL-120-20-24”刷盘电机为例。  它采用6 对正负极（6 对极/12 极） 轴向磁场拓扑结构，  YS-AFBL-120-20-24内部结构 盘式设计使直轴与交轴磁路磁阻差异显著，直轴电感远小于交轴电感（Ld << Lq），形成强凸极特性。 这意味着电机输出的电磁转矩，不再只有一种，而是两种转矩叠加： l 永磁转矩：由永磁体磁场与 Q 轴电流相互作用产生（永磁体磁场 + Q轴电流 → 基础动力） l 磁阻转矩：利用Ld与Lq的差异 + D轴与Q轴电流协同 → 额外增加 30%~50% 扭矩。 核心变化：D轴不再闲置，而是主动参与调控磁场；Q轴专注输出动力。两者深度协同，效果自然更好。 五、落实到产品：硬件如何支撑协同？① 6对极 /12 极，轴向磁通结构 组件的特点： l 轴向磁场分布均匀，Ld << Lq 强凸极特性 带来的好处： l 运行安静、不抖不甩水 l 永磁转矩 + 磁阻转矩双输出，扭矩密度大大提升 ② 内置FOC驱动器 组件的特点： l D/Q轴电流精准解耦，一体化设计 带来的好处： l 布线简单、抗干扰强、即装即用 ③ 标配 1:10 精密减速箱 组件的特点： l 减速比：i=1:10 l 与电机同轴一体化安装，传动效率＞95% 带来的好处： l 扭矩放大 20 倍，适配重载刷洗、大摩擦地面 l 齿轮精度高、噪音低、磨损小、寿命长 六、不同工况下，D/Q轴怎么配合？洗地机刷盘是典型的低速大负载、频繁启停、偶尔高速场景，YS-AFBL-120-20-24 可以灵活调配 id 和 iq： l 正常刷洗：id＜0，iq＞0，id＜iq → 扭矩最大、效率最高 l 高速抛磨：深度弱磁，id 大幅负值 → 转速提升、动力持续 l 制动回充：iq＜0，id 弱磁 → 刹车平稳 l 停机待机：id=0，iq=0 → 无损耗、不发热  简单来说: 轴向磁通无刷电机“YS‑AFBL‑120‑20‑24”的核心竞争力，源于其凸极电磁特性带来的 D/Q 轴深度协同控制能力。 Ld< 同时激活永磁转矩与磁阻转矩，D 轴管磁场、Q 轴管动力，双转矩直驱，实现扭矩密度、运行效率、长续航、可靠性的全面提升。 |
