SL3041降压型转换器：高电压应用的智能电源解决方案
在当今快速发展的电子设备领域，高效、稳定的电源管理方案成为各类工业、汽车和消费电子产品的核心需求。SL3041作为一款100V/3A开关降压型转换器，以其卓越的性能和灵活的配置，正成为工程师们在高压电源设计中的首选方案。
产品核心优势
超宽输入电压范围：10V至100V的工作电压范围，轻松应对电动车、工业设备等复杂供电环境
高效能输出：内置功率MOSFET提供最大3A输出电流，效率超过90%
多重保护机制：集成逐周期限流、过热保护、输出短路保护等功能，确保系统可靠性
灵活可调：输出电压1.25V-50V可调，满足多样化应用场景
典型应用场景
新能源汽车：车载充电系统、BMS电源管理
工业自动化：PLC控制系统、电机驱动电源
智能硬件：平衡车、无人机动力系统
通信设备：基站电源模块、光纤设备供电
技术亮点解析
智能稳压设计：
采用110KHz固定开关频率
通过FB引脚实现精确电压调节（VOUT=1.25*(1+R2/R1)）

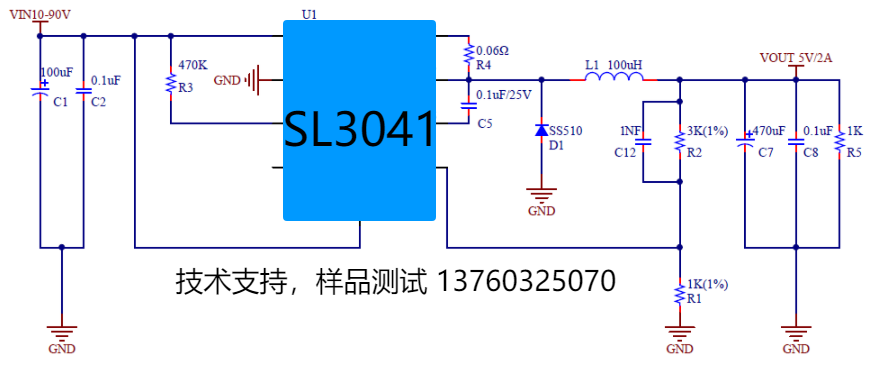

典型应用电路支持12V/5V等多种输出配置
安全保护系统：
软启动功能防止浪涌电流
过热保护自动切断电路（阈值140°C）
ILIM引脚可编程限流保护（典型值150mV）
优化设计建议：
PCB布局时注意SW脚波形优化
推荐使用低ESR电解电容
大电流路径走线应短而粗
客户价值体现
降低成本：集成MOSFET减少外围器件数量
缩短周期：典型原理图可直接参考使用
提升可靠性：工业级温度范围（-40°C至+85°C）
简化设计：ESOP-8封装节省空间
|
|
