工作电压3.0-5.5V抗干扰数码管LED驱动可支持8×16的点阵LED显示 VK1640A

Q3618885898

VK1640A是一种数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx16GRID的点阵LED显 示。适用于小型LED显示屏驱动。采用SSOP28的封装形式。LJQ6075

产品品牌：永嘉微电/VINKA
产品型号：VK1640A

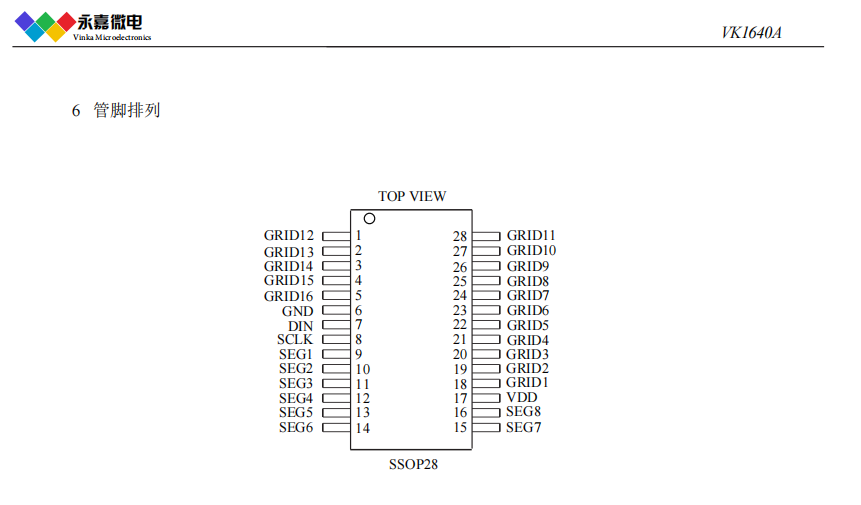

封装形式：SSOP28

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 8个SEG脚，16个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 2线串行接口

• 8级整体亮度可调

• 内置显示RAM为8x16位

• 内置上电复位电路

• 封装

SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

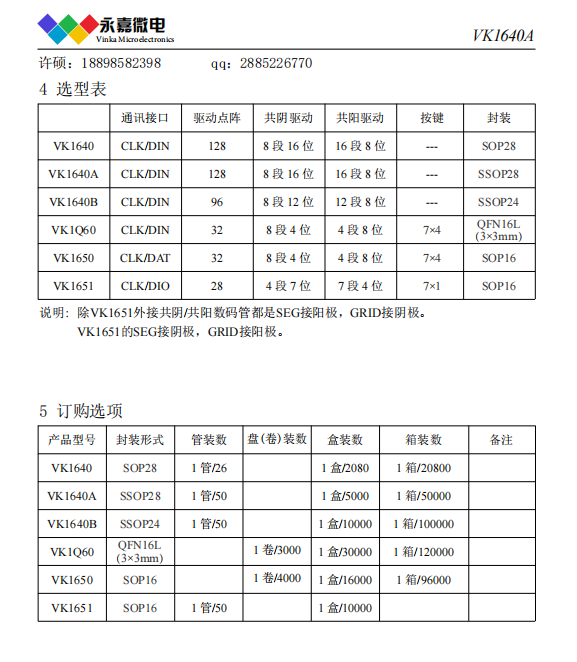

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16

VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：＜0.1mA/---    按键：7*4   封装：QFN16

VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO

静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
