MS8313 三个独立半桥驱动芯片 内置MOSFET 内置 3.3V 10mA 低压降稳压器(LDO)
发布时间：2025-9-4 10:25
发布者：鑫邦旺科技
|

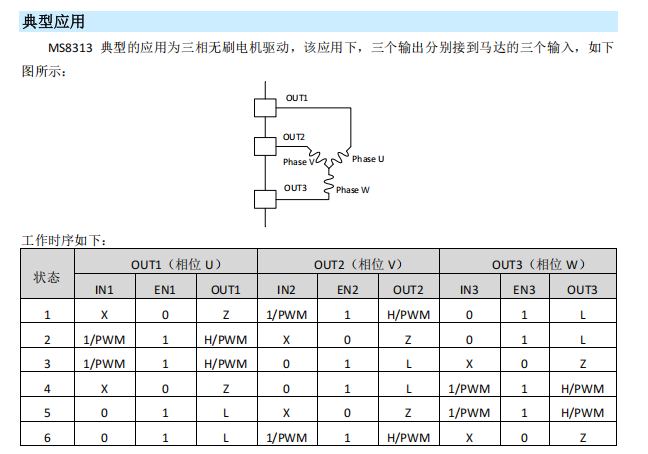

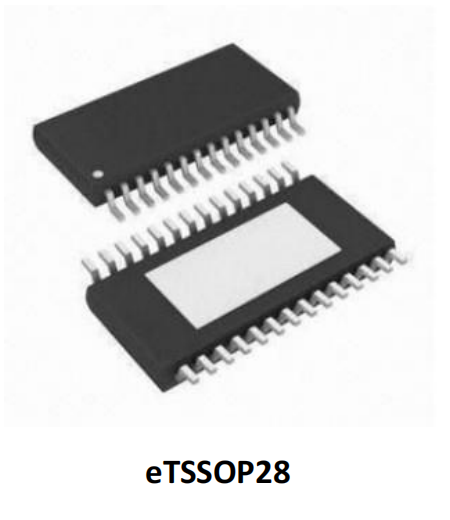

产品描述: MS8313 提供三个可独立控制的半 H 桥驱动器。可用于驱动螺线管或者其他负载，主要用于驱动一个三相无刷直流电机。每个输出驱动器通道包含半 H 桥配置的 N 通道功率 MOSFET。MS8313 可将每个驱动器的接地端接至引脚，用于每个输出上进行电流检测。MS8313 内置一个通用比较器，可用来做电流限制电路或者其它功能电路。MS8313 在半 H 桥的每个通道上提供 2.5A 峰值电流或者 1.75A 均方根输出电流。该芯片具有过流保护、短路保护、欠压保护以及过温保护功能。采用 28 脚散热薄型小尺寸封装，封装为 eTSSOP28。 主要特点: • 三个半 H 桥驱动器 • 驱动三相无刷直流电机 • 独立半桥控制 • 用于 Low-Side 电流检测引脚 • 功率管低导通电阻 • 24V，25°C 下 2.5A 最大峰值电流 • 内置比较器 • 内置 3.3V 10mA 低压降稳压器(LDO) • 8V-36V 电源电压范围 • 带散热片的表面贴片封装  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 应用场景: HVAC 电机 消费类产品 办公自动化设备 工厂自动化 机器人 多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。 |
