惠海小炜升压型恒流摄影灯调光无频闪驱动芯片H6911方案 10A大电流3.7V5V12V升9V12V24V36V48V

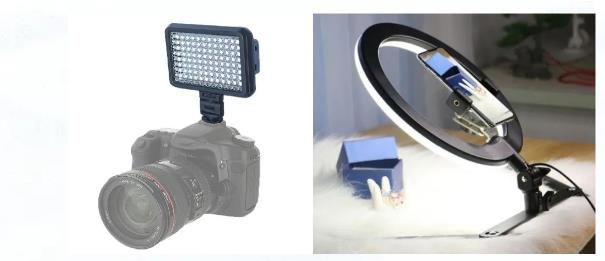

摄影补光灯是近几年才开始流行的摄影辅助神器，使用补光灯拍摄容易达到较佳的效果。因为它的特点是操作简单，输出稳定，色温可调，方便携带，在公众空间对他人的干扰较低，且体积较小、成本较低、便于远程控制、操作直观、方便立即检验打光效果。
针对市场空白和广大客户的述求，为此惠海半导体研制出针对摄影补光灯调光无频闪方案
【DC-DC升压型恒流调光无频闪芯片H6911】
■H69XX系列主打中高端定位，在市场上广受好评。主要追求更低的功耗，更好的性能，既补足了升压恒流芯片的市场空缺， 又进一步优化提升了客户体验。

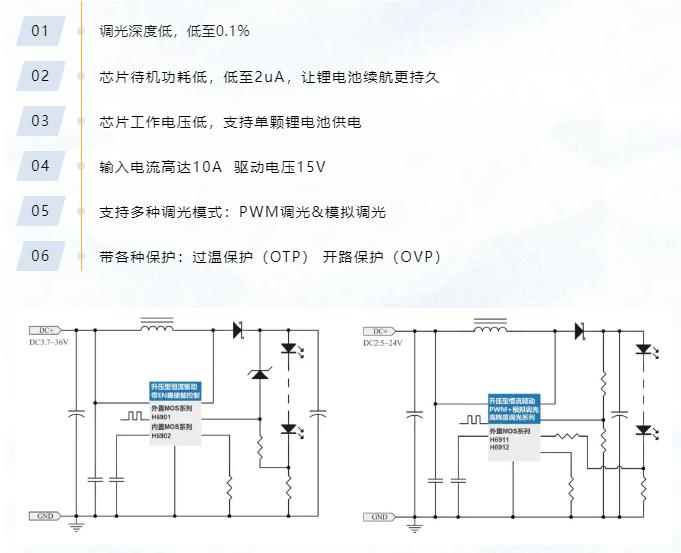

优势特点：调光无频闪，调光频率1K即可调光无频闪，且不产生响声。输入支持单个锂电池，待机功耗低，让锂电池应用续航能力更强。
H69XX系列外围元器件简单，系统应用灵活，转换效率高，系统体积小，内置过温保护、过流保护等全套可靠性保护电路，同时兼容PWM+模拟调光方式，实现智能驱动LED。
H6911是一颗非同步升压 LED 驱动 IC，控制外部开关 NMOS，输入低启动电压 2.8V，工作电压5V，VFB反馈电压 0.25V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。
H6911软启动时间透过外部电容调整，LED 开路保护透过外部电阻调整，LED 短路保护透过 SC 控制NMOS；调光控制 DIM Pin，DIM 內部有滤波器，可以实现线性与数位调光；输入透过分压电阻接到 EN pin，可以控制 H6911 启动与关闭电压准位；有过电流保护，避免开关 NMOS 电流过大造成损坏；內置过热保护功能。
根据需求可配套我司的MOS管：HG5511D HG1033D HG3019D HC1019D
（惠海半导体30V60V100V150V系列高性能MOS管有：低内阻、低开启、低结电容等优势，适用于加湿器、雾化器、美容仪、蓝牙音箱、电弧打火机、车灯、舞台灯、灯带调光灯应用。）

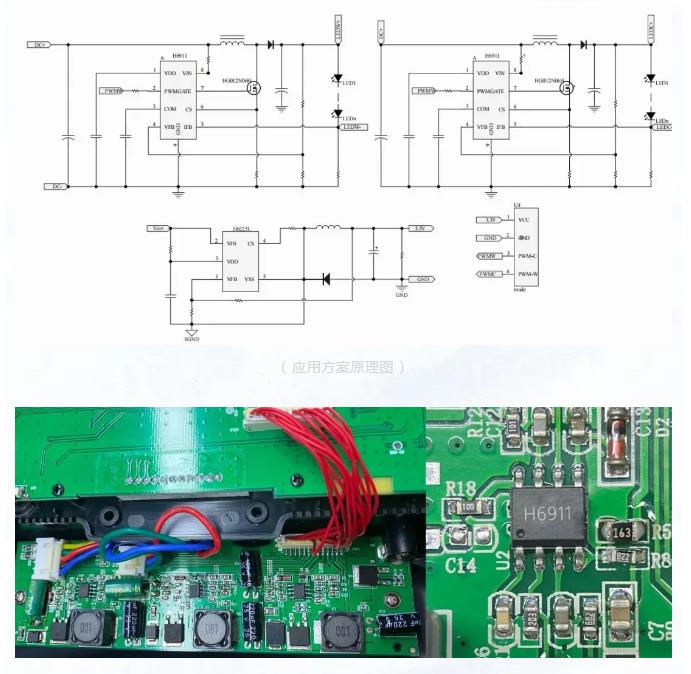

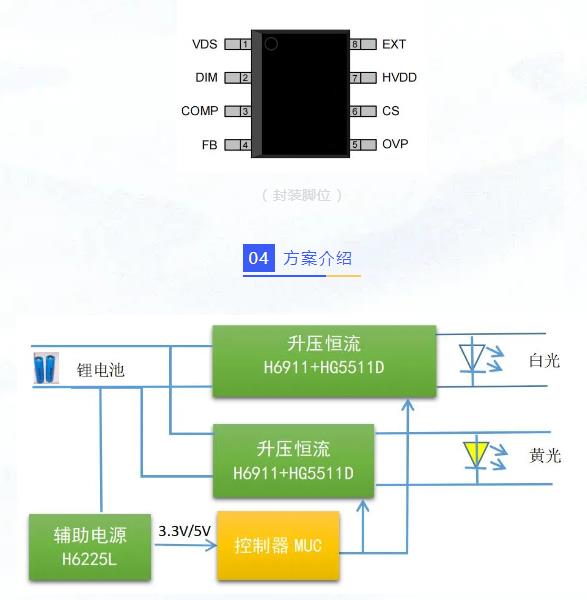

在摄相机补光灯应用上，可以配上我司的H6225L做降压给控制器使用。让专业人士对灯光有更多的选择。
（H6225L主要应用写MCU/单片机/模块供电，高耐压，小封装）

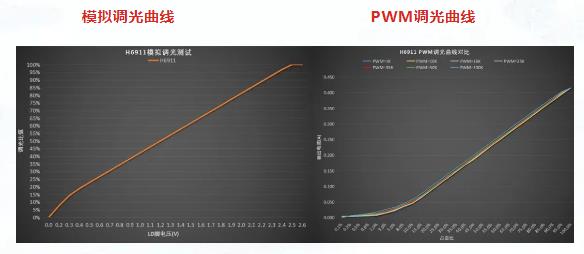

调光曲线：
H6911的PWM调光效果可以达到0.1%的效果，远远大于同行业的。满足市场补光灯的需求。
|
