MS39233 低压三个半桥驱动器内置MOSFET 三个独立半桥驱动芯片 直流无刷驱动
发布时间：2025-9-2 17:52
发布者：鑫邦旺科技
|

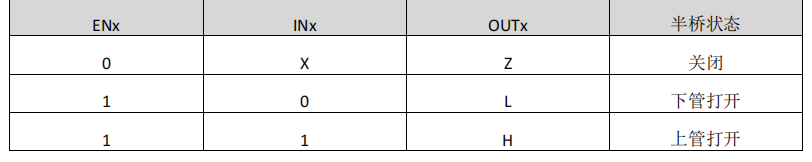

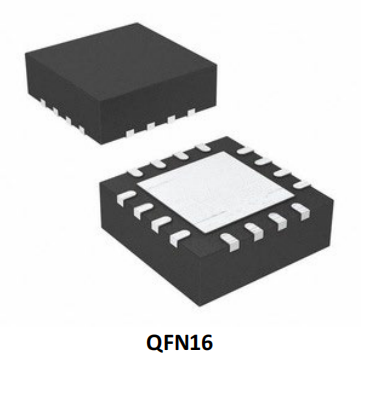

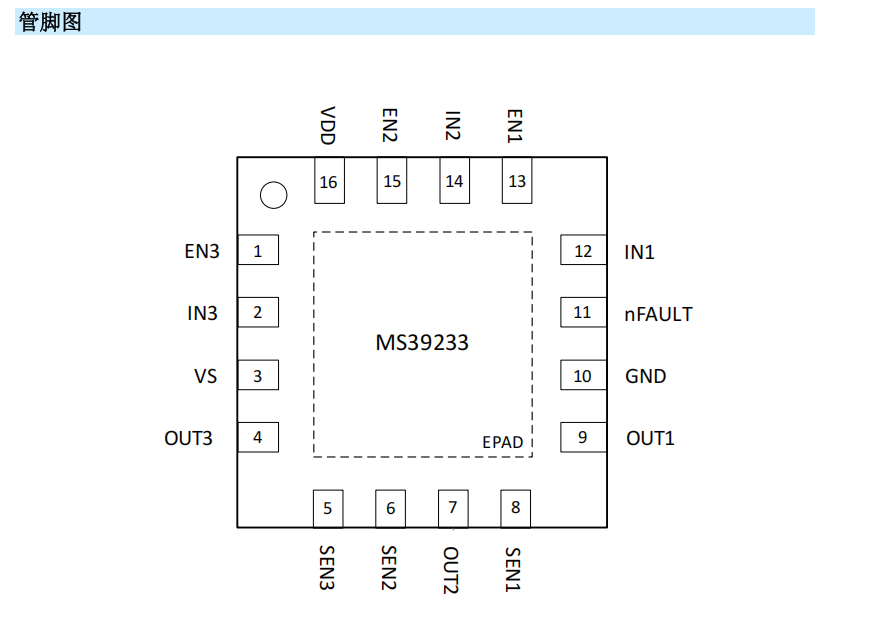

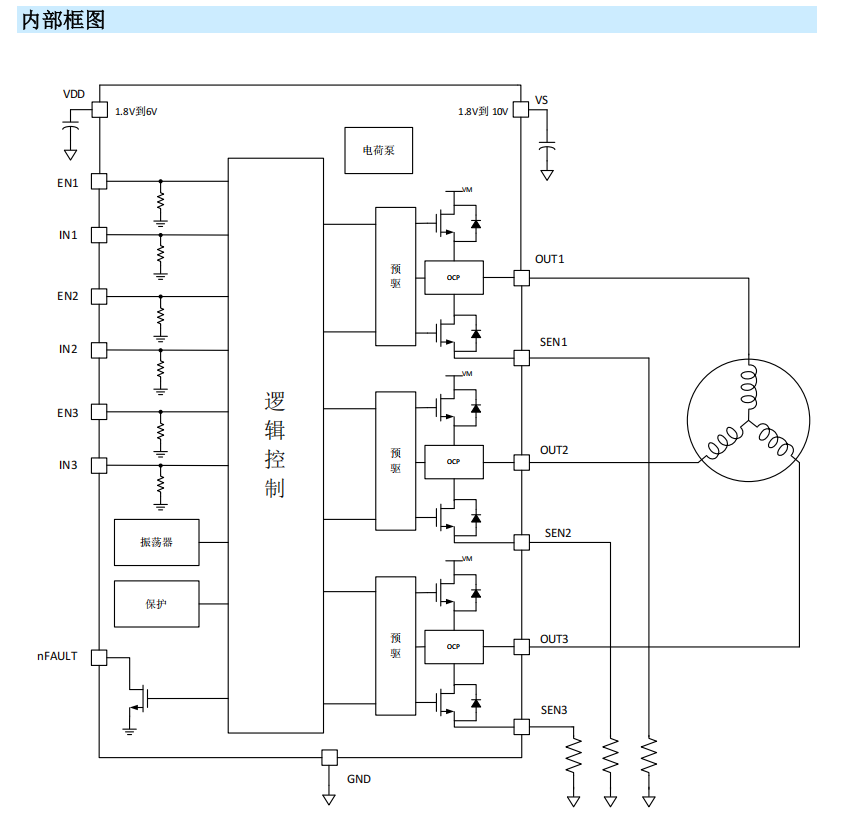

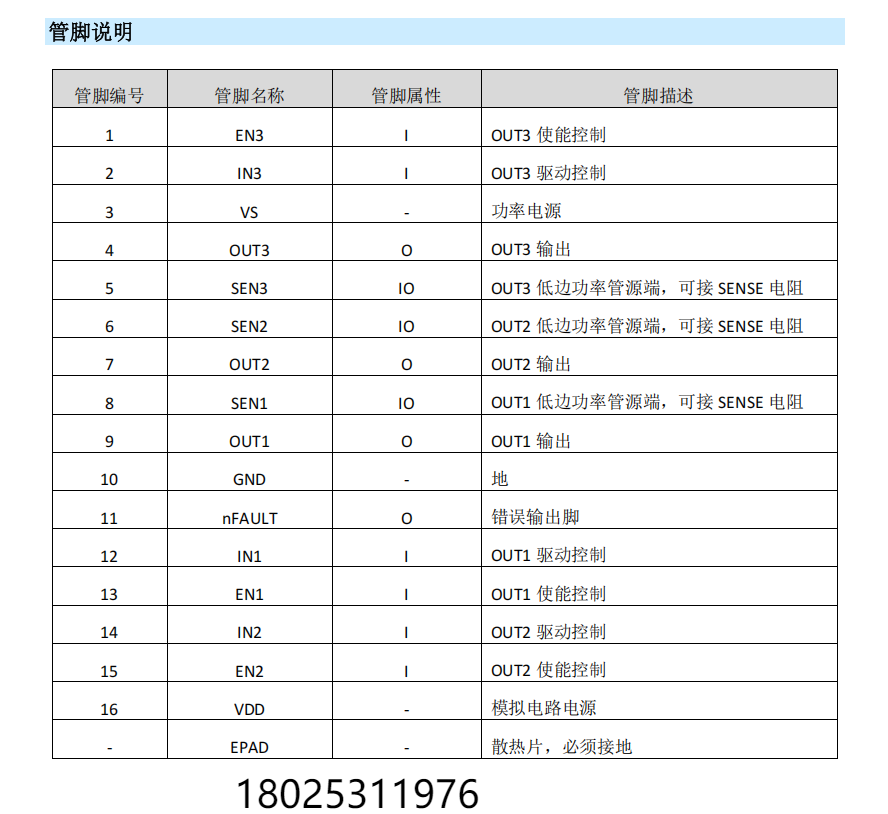

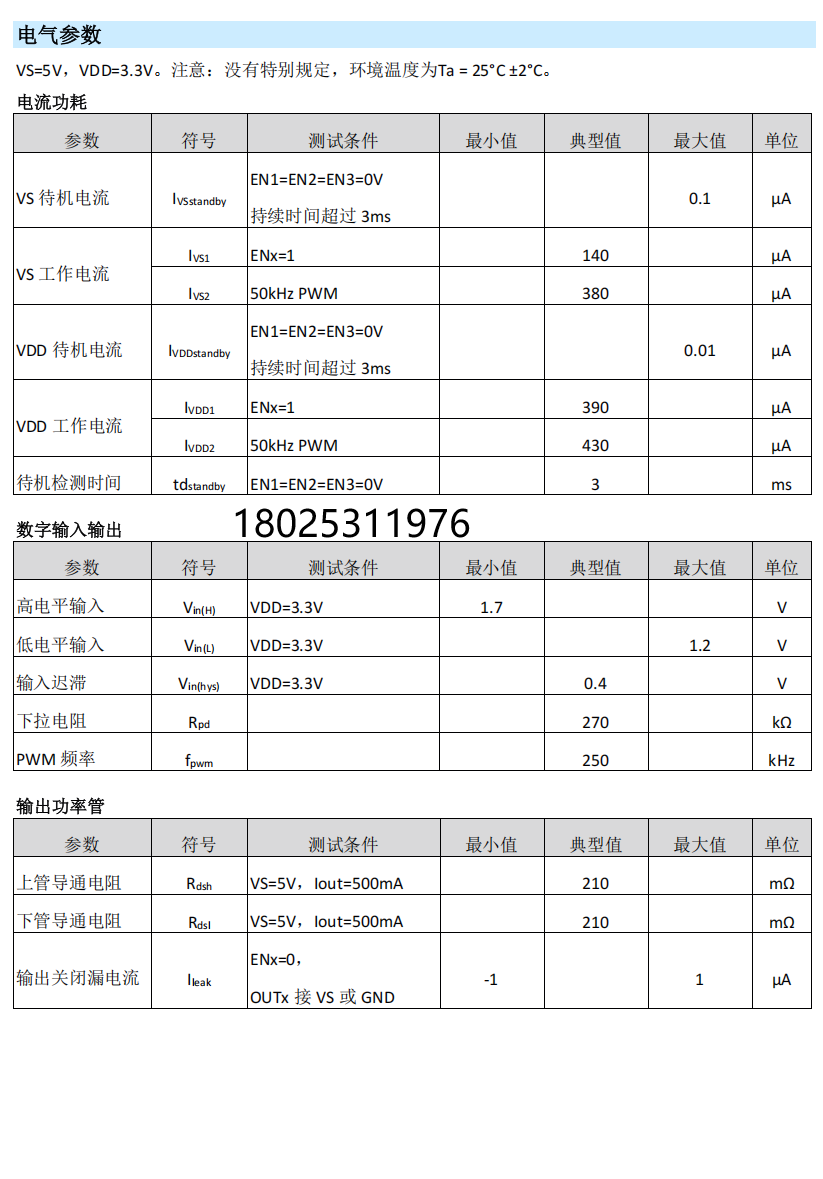

产品描述 MS39233 是一款低压三个半桥驱动器。它可应用于低电压及电池供电的运动控制场合。并且内置电荷泵来提供内部功率 NMOS 所需的栅驱动电压。MS39233 可以提供最高 2.8A 的峰值电流，其功率电源供电范围从 1.8V 到 10V，模拟电源供电范围从 1.8V 到 6V。半桥由 EN/IN 逻辑控制，并且当所有的 ENx=0V 超过 3ms 时，进入待机模式。 主要特点： • 三个半桥驱动器，低输出导通电阻，420mΩ(HS+LS) • 2.8A 峰值电流能力 • 功率电源供电范围：1.8V 到 10V • 模拟电源供电范围：1.8V 到 6V • 独立 EN/IN 半桥控制逻辑 • 待机模式下，功耗不超过 120nA@VS<6V • QFN16L 封装（背部散热片）, 3mmx3mm • 保护功能：欠压保护、过流保护、短路保护以及过温保护  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 功能描述 MS39233 是一款低压三个半桥驱动器，可以用来驱动一个无刷电机。 半桥控制逻辑 MS39233 采用 EN/IN 逻辑控制半桥。每个半桥独立控制。 其真值表如下：  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 待机模式 MS39233 提供待机模式，当 EN1=EN2=EN3=0 的时间超过 3ms 时，芯片将进入待机模式。待机模 式下，芯片所有模块都会被关闭。若 ENx 中有一个脚被拉高，芯片将从待机模式进入正常工作模式。 电源供电及输入管脚 VDD 和 VS 可以不按照顺序上电或者下电。当 VDD 下电后，芯片会进入低功耗状态，此时 VS 只消 耗很小的电流。如果 VS 电压在 1.8V 到 6V 之间，可以从外部将 VDD 和 VS 接一起进行供电。 保护电路 MS39233 提供完备的保护电路，包括欠压保护、过流保护、过温保护等。 MS39233 针对每个功率 MOS 做了独立的过流保护：包括对电源、对地以及输出间短路。当触发过 流保护时，芯片会关闭输出 2.8ms 左右，再重新开启，确保芯片不会因过流而损坏。 在异常状态时，nFAULT 脚会被拉低。 应用场景： 电池供电，三相无刷电机(BLDC) 玩具 机器人 便携式医疗电子设备 多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。 |
