MS4933三相有感 预驱-外置MOS 正弦波BLDC预驱动 支持空间向量调制（SVM）直流无刷驱动
发布时间：2025-9-2 17:23
发布者：鑫邦旺科技
|

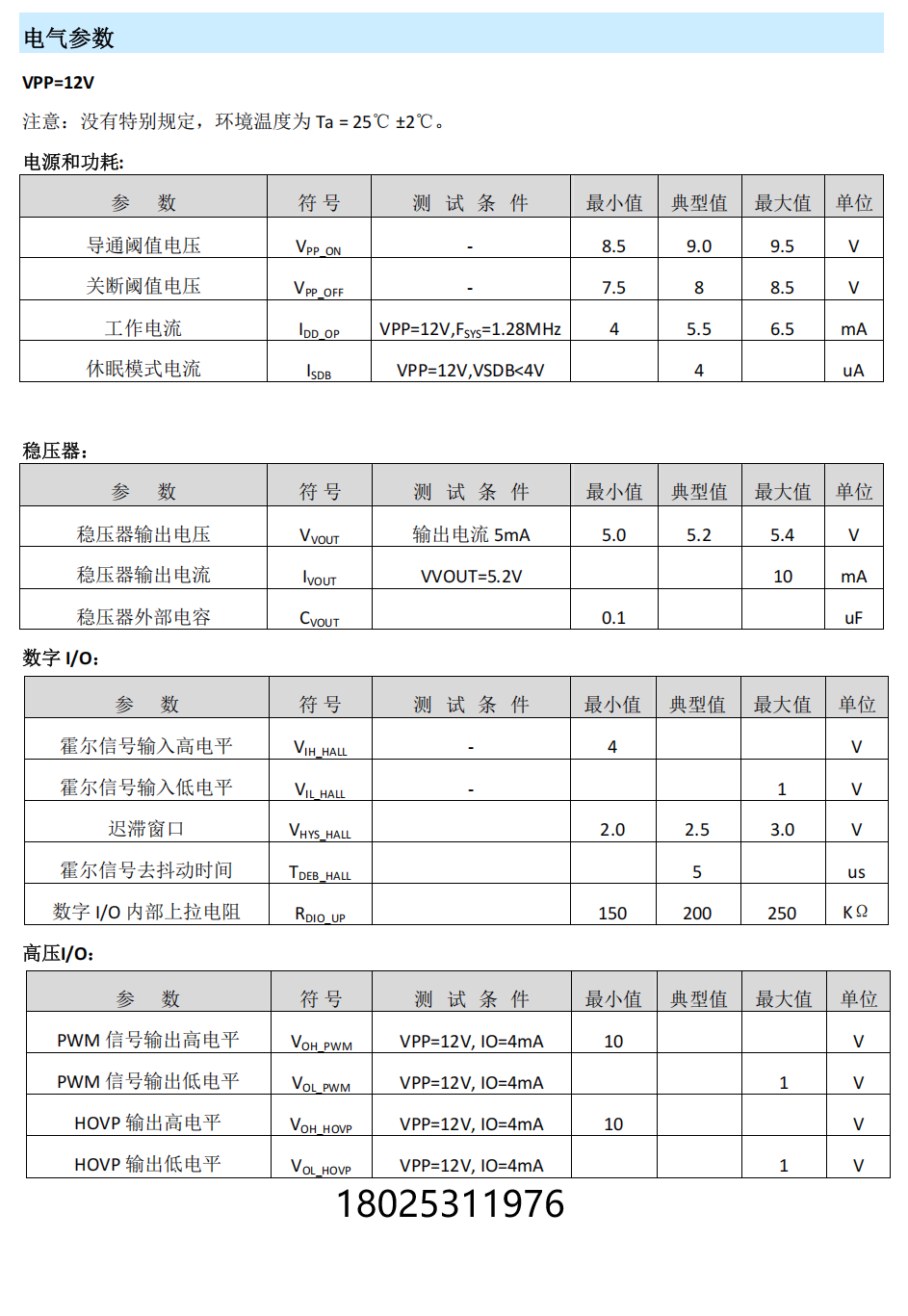

产品描述： MS4933 是一款三相正弦波无刷直流电机（BLDC）或永磁同步电机（PMSM）控制器。该芯片对霍尔感应信号进行处理，控制器可以通过开关三相转换器来实现 PWM 交换。有两种 PWM模式：正弦波模式和方波模式。该芯片具有休眠模式脚 SDB，该脚接地时静态功耗 10uA 以内。内部集成过流保护，短路保护，过压保护以及过温保护，用来保护芯片及马达不会受到损坏。 主要特点： • 支持空间向量调制（SVM） • 支持正弦波和方波解决方案 • 内置时钟发生器 • 内置误差放大器，用于扭力闭环控制 • 占空比直接控制 • 方波 120°正弦波 180°导通 • PLL 角度检测（霍尔传感器） • 电流领先相位更正 • 两个可选死区时间 • 同步整流 • 过压和欠压保护，过温保护（OTP），三级过流保护（OCP） • 可调 OC 定时器 • 休眠模式  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 功能描述 电源管理和调整 MS4933 能够被操作在一个很宽的电源电压范围 10V-15V。VOUT 引脚是内部电压调整器的输出引脚。 典型的电压输出范围是 5V-5.2V。为了稳定 VOUT 电路，需要在 VOUT 引脚和地之间外加一个电容。 如果 VPP 低于 8V 门槛电压，MS4933 将会停止工作，内部寄存器会进入休眠状态。  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 应用场景： BLDC 电机或 PMSM 控制 低噪音电机应用 风扇、泵、工具等 多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。 |
