三相无刷电机驱动 MS8828 直流无刷驱动 激光打印器 复印机 专用打印机
发布时间：2025-9-1 11:42
发布者：鑫邦旺科技
|

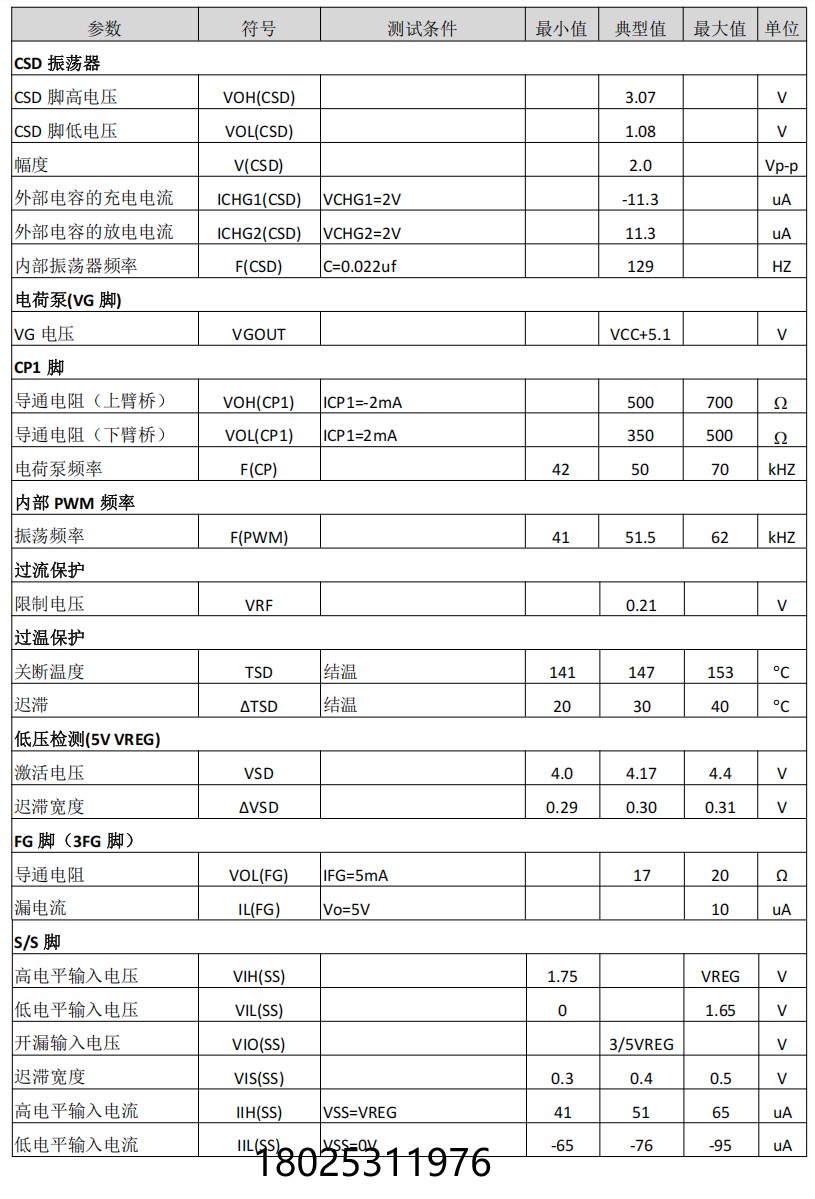

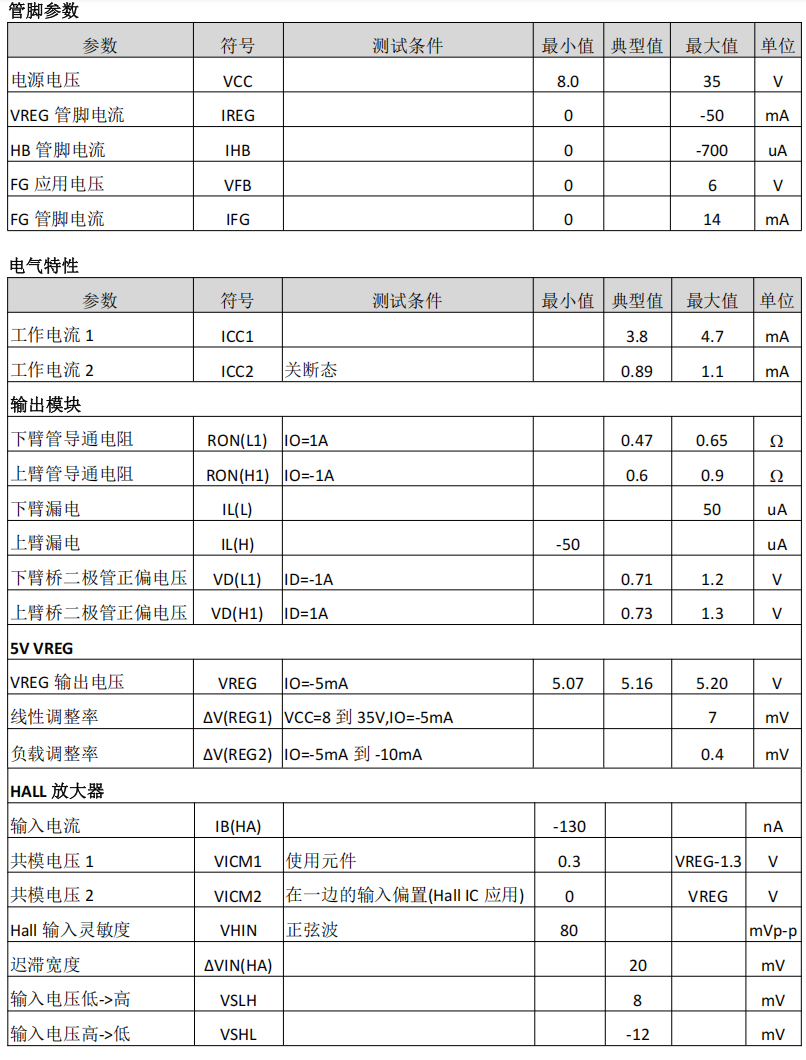

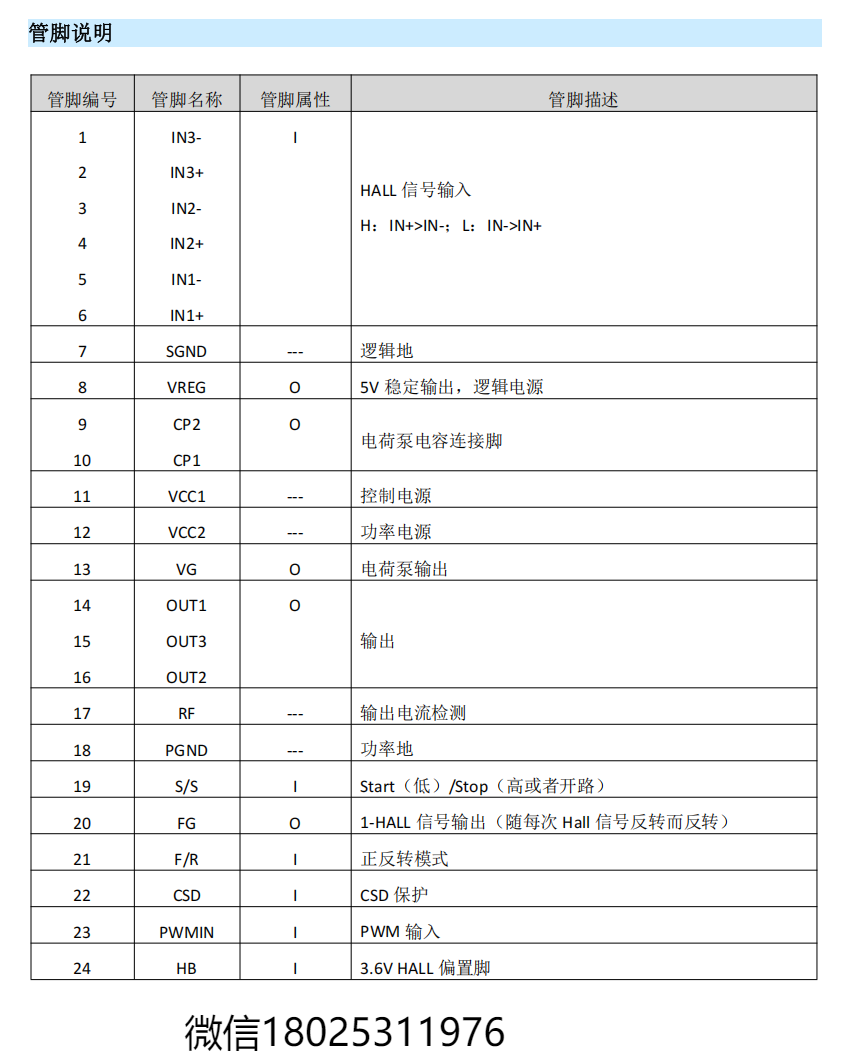

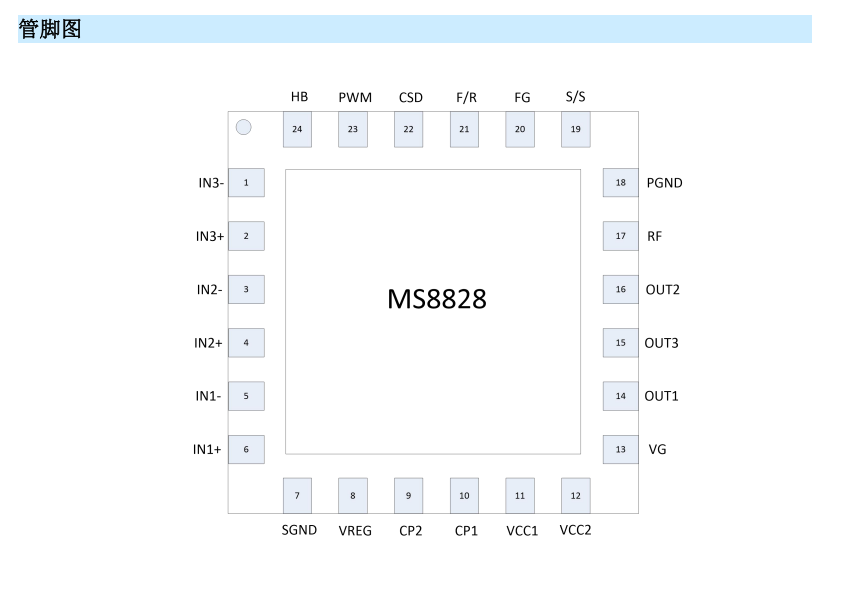

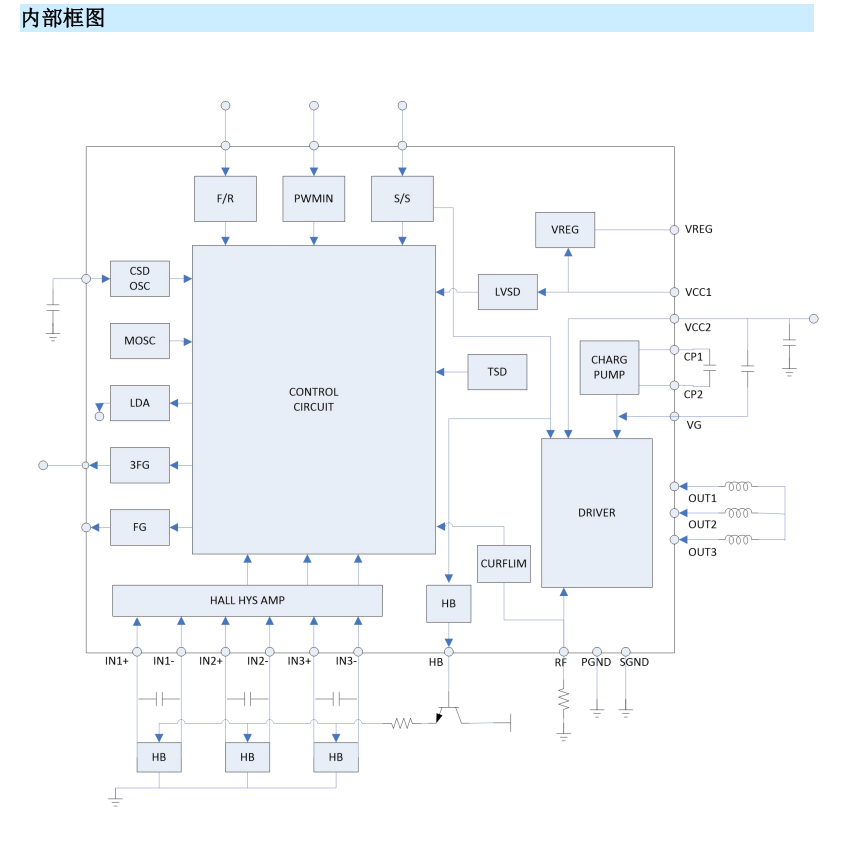

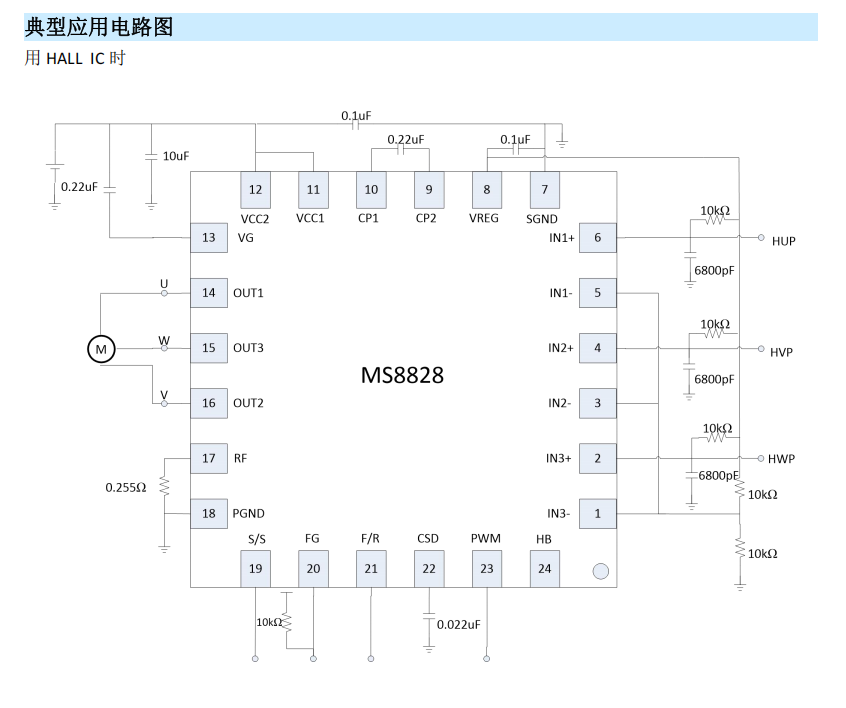

产品描述： MS8828 为一款三相无刷电机的驱动芯片，最高工作电压可达35V，最大驱动电流 1.5A。芯片采用 PWM 脉冲驱动的方式来减少输出功耗，通过调节外部信号的占空比来调节电机的转速；芯片内置锁存型保护电路，可以在电机正常运转但 HALL 信号输入异常时起到保护芯片的作用。 主要特点： • Imax=1.5A • 低输出阻抗上臂桥 0.6Ω，下臂桥 0.5Ω • 使用直接 PWM 输入进行速度控制和同步整流 • 1-HALL FG 输出 • 锁存型 CSD 保护电路 • 正、反转工作模式，可切换 • Stop 模式下的节电功能 • 过温、过流保护以及低电压保护 • 5V 稳压输出 • Star/Stop 电路 当电机关闭时进入“急刹车(Short Brake)”  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 电气参数 无其他说明，T=25°C，VCC=24V  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选）  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 功能描述 驱动模块 芯片采用一种直接的 PWM 驱动方式减小功耗，PWM 通过调整输出模块上臂管的关断来实现调节 功能，电机的驱动强度由其占空比决定。 在正常的 PWM 关断之时，同步整流开始发挥作用，下臂管导通，相比 LDMOS 寄生的二极管续流 大大减小了热量的产生。  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 应用场景： 激光打印器 复印机 专用打印机 大型家电 监控摄像头 更多资料更多型号推荐180Maisie25311976技术支持 样品支持 |
