频谱分析仪应用范围频谱分析仪在射频领域应用非常广泛。频谱仪最基本的作用就是发现和测量信号的幅度。频谱仪可以以图示化的方式显示设定频率范围内的射频信号，信号越强，频谱仪显示的幅度也越大。通过这种特性，频谱仪被用来搜索和发现一定频段内的射频信号，广泛应用在诸如卫星接收系统、无线电通信系统、行动电话系统基地台辐射场强的量测、电磁干扰等高频信号的侦测与分析，同时也是研究信号成份、信号失真度、信号衰减量、电子组件增益等特性的主要仪器。监测电磁环境、电子产品电磁兼容测量、信号源输出信号品质、反无线窃听器等领域。

频谱分析仪类型分为实时分析式和扫频式两类。前者能在被测信号发生的实际时间内取得所需要的全部频谱信息并进行分析和显示分析结果；后者需通过多次取样过程来完成重复信息分析。实时式频谱分析仪主要用于非重复性、持续期很短的信号分析。非实时式频谱分析仪主要用于从声频直到亚毫米波段的某一段连续射频信号和周期信号的分析。

有的频谱仪内置跟踪信号源，或者支持外接跟踪信号源，频谱仪与跟踪信号源配合使用，可以显示双端口网络的频幅特性，扩展了频谱仪的用途。该功能类似扫频仪和标量网络分析仪的主要功能，比普通老式扫频仪的精度要高得多，可以应用于滤波器的调校。

频谱分析仪的常用坐标图形（幅值&频率） dBm 是功率的表示方法，跟普通的功率表示方法换算公式为：dBm = 10 * log (W / 1mW)也就是功率值与1mW 的比值的分贝数。

按照功能列举几种应用案例，电路上信号检测、干扰噪音&EMC查找、跟踪源应用。

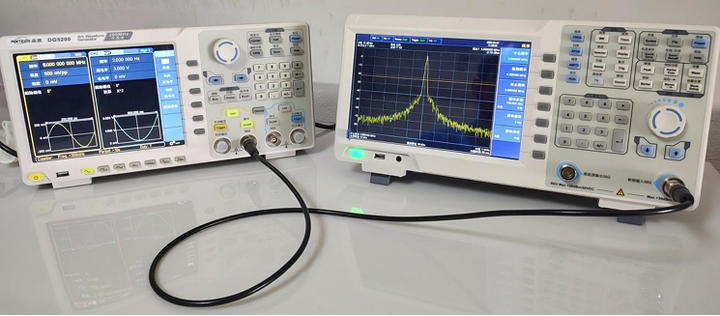

电路上信号检测：电路上有接触式和非接触式测量，在确保信号符合限压要求可将信号直接输入给频谱分析仪；非接触式在不同的场合选择对应的近场探头。在不知信号频率的情况下可直接按【Auto】键捕捉信号，得到信号频率后可通过【预设】键去配置相应中心频率、起始频率、截止频率等参数获得更直观理想的信号图形信息.

[backcolor=rgba(0, 0, 0, 0.1)]
[backcolor=rgba(0, 0, 0, 0.1)]

添加图片注释，不超过 140 字（可选）

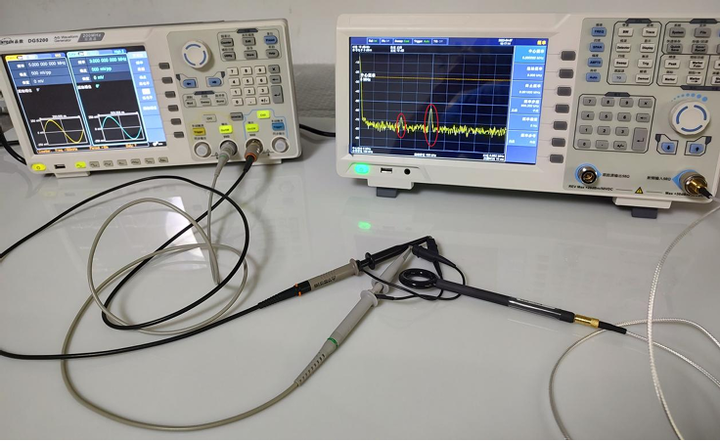

干扰噪音&EMC查找：电路设计时常常会存在干扰现象频谱分析仪可有效找出干扰来源，通过两个信号发生器产生的信号模拟测试信号与干扰信号的场景如下图。

[backcolor=rgba(0, 0, 0, 0.1)]
[backcolor=rgba(0, 0, 0, 0.1)]

添加图片注释，不超过 140 字（可选）

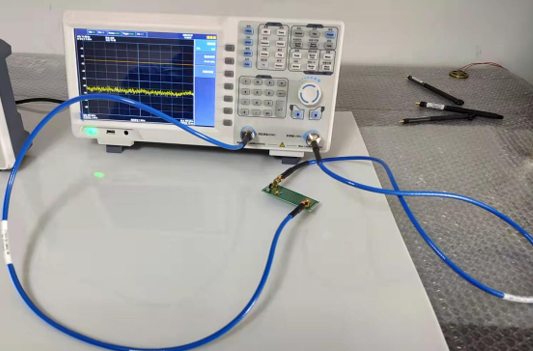

跟踪源应用：当跟踪源输出经被测件的输入端口，而此器件的输出则接到频谱仪的输入端口时，频谱仪以及跟踪源形成了一个完整的自适应扫频测量系统。跟踪源输出的信号的频率能精确地跟踪频谱分析仪的调谐频率。频谱仪配搭跟踪源选件，可以用作简易的标量网络分析，观测被测件的激励响应特性曲线，例如：器件的频率响应、插入损耗、系统增益等下面是查看一个简单高通滤波器频率响应如图：将测试线短接跟踪源与信号输入端。
