技术解析：H6922 3.3V升压5V升压12V芯片在智能艾灸盒的作用和电路设计 200W大功率
发布时间：2025-8-29 16:38
发布者：HHZHOUQIN
关键词：
技术解析：H6922 , 200W大功率
|
近年来，随着健康消费的升级，便携式智能艾灸盒凭借“小巧便携、控温、易用”的特点，迅速成为多个平台的单品。从职场白领到宝妈群体，用户对其需求已从“功能性”转向“体验感”——既要能塞进口袋随身携带，又要避免传统艾灸的烫伤风险，还要续航持久、操作无脑。 今天小晴带大家来拆解一下市面上的智能艾灸盒 ，本文主要讨论的是作为电源管理的“隐形心脏”——H6922升压芯片，它是如何通过技术赋能的。

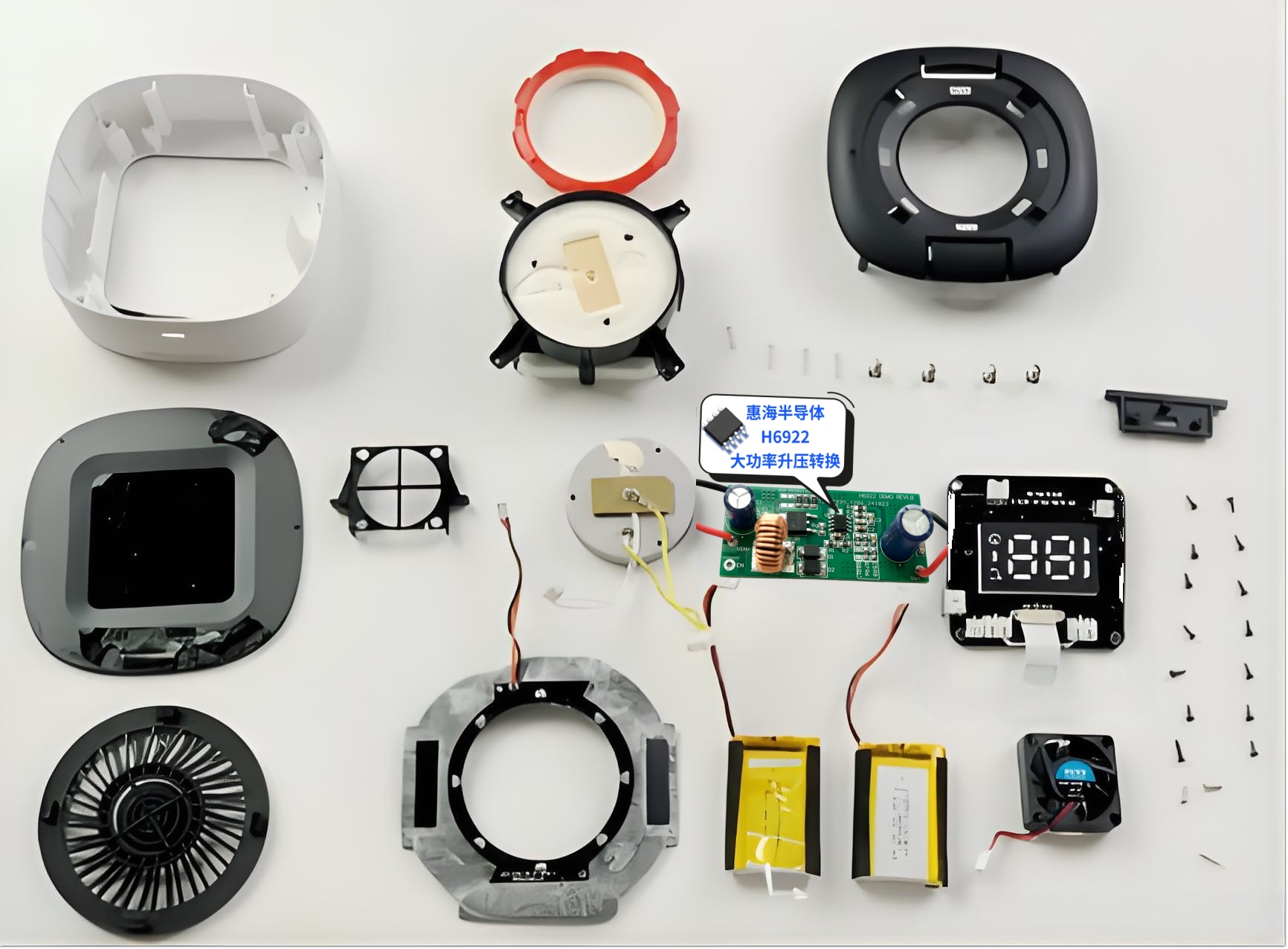

一、艾灸盒的内部构造与模块 1、内部构造（拆解后附图）
2、组件包括 锂电池（3.7V）：单节电芯供电，容量约2000mAh。 外壳结构：铝合金/ABS材质，内置隔热层与散热孔。 3、H6922的作用 （1）高工作效率升压：“小电池驱动大功率”难题 问题：单节锂电池无法直接驱动5V加热片，传统方案需多节串联或使用低效升压电路，导致体积臃肿、续航缩水。 H6922功能优势： 满足加热片需求：输入电压2.8V~40V，升压至150V， 芯片技术：7.5A输入电流，转换效率＞95%（传统方案75%），同等电池容量下续航提40%。 （2）智能温控：从“手动调温”到“动态恒温” 问题：传统艾灸盒依赖机械开关或简单PWM调温，温度波动大（±5℃），易烫伤或热量不足。 H6922功能优势： 闭环控制：温度传感器实时反馈数据至MCU，H6922固定输出电压5V给MCU供电，实现±2℃恒温精度。 模式切换： PWM模式：全功率加热，3分钟内升温至设定温度。 PSM模式：恒温阶段自动降频，降低功耗与噪音。 用户价值：宝妈边艾灸边哄娃，无需担心温度失控。 （3）多重保护功能：多重保护打造良好体验 问题：低价方案依赖保险丝，短路或过温时反应迟缓，存在隐患。 H6922功能优势： 过温保护（OTP）：芯片温度＞150℃时，0.1秒内切断输出，防止外壳过热。 过流保护（OCP）：加热片异常短路时，逐周期电流限避免电路烧毁。 短路保护（SCP）：冗余设计确保不好端场景下快速关断。 二、技术复用：H6922的跨场景潜力 1、便携设备 如筋膜枪、红外仪，需小体积、高能效的升压方案。 2、智能穿戴 如驱动TEC半导体实现恒温手环/护膝。 3、工业设备 如：微型传感器、手持检测仪的长时间供电。

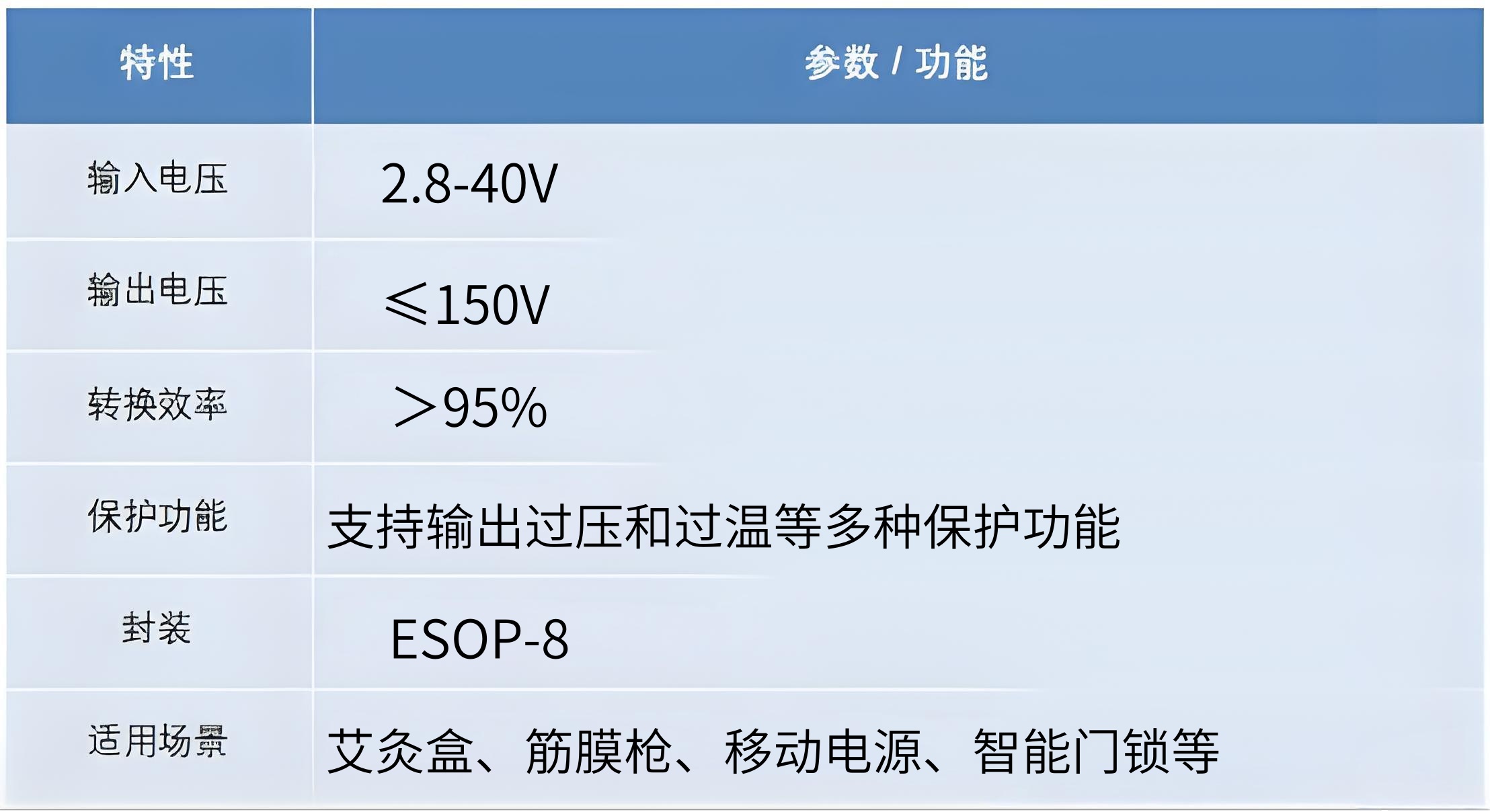

三、H6922参数速览

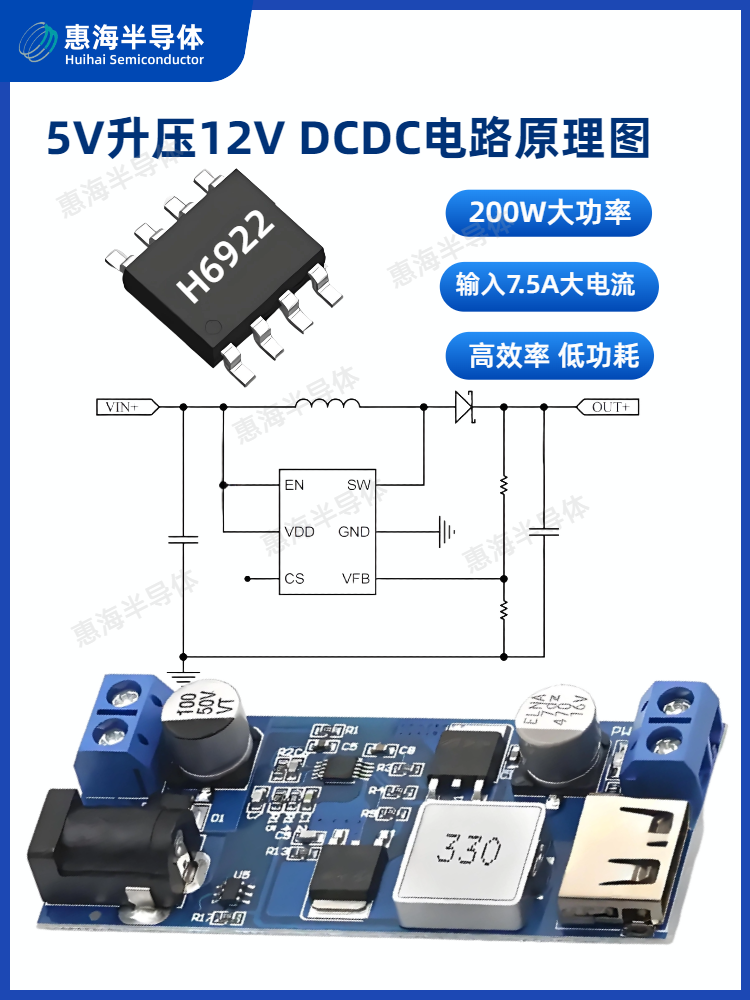

典型应用电路图：
四、工程师视角的启示——技术细节决定用户体验 一颗H6922芯片，通过高工作效率升压、智能温控、多重保护的技术组合，将传统艾灸盒的痛点逐一击破，转化为用户手中的产品。 其设计逻辑对工程师的启示在于： 以用户需求驱动技术选型：用户对“便携、长续航”的追求，直接指向H6922的高工作效率与集成优势。 用芯片性能定义产品竞争力：H6922的95%转换效率、多重保护机制，不仅是参数表上的数字，更是市场销量的。 跨领域技术复用新场景：从艾灸盒到工业设备，H6922的底层能力可快速适配多样化需求。 未来，随着健康消费的持续升温，H6922这类高集成电源芯片，将成为智能硬件新的“隐形推手”——技术无声，体验有声。 |
