SL1585B降压芯片的核心技术架构作为一款输入耐压达36V的DC-DC转换器，SL1585B采用同步整流架构实现92%以上的峰值转换效率。其宽输入电压范围（4.5V-36V）可适配工业现场常见的24V总线电压波动，内置的MOSFET开关管采用斜坡补偿技术，有效抑制高频开关产生的振铃现象。芯片通过脉冲频率调制（PFM）和脉宽调制（PWM）的混合模式，在轻载时自动切换至省电状态，静态电流可低至22μA。
双路输出的实现方案- 5V主输出通道
集成低压差线性稳压器（LDO）后级，输出精度达±1.5%，纹波系数<30mV。通过可编程软启动电路实现10ms的平缓上电，避免冲击电流损坏后端CMOS器件。
- 3.3V辅助输出
采用电荷泵倍压技术，在输入电压低于6V时仍能稳定输出。特有的负载瞬态响应增强电路可在100μs内完成50mA-300mA的负载跃迁调整，特别适合为MCU核心供电。
关键保护机制设计- 过温保护：结温达到150℃时触发滞回关断
- 短路自恢复：输出端对地阻抗低于0.5Ω时启动打嗝式保护
- 输入反接耐受：通过体二极管实现<-20V的反向电压防护
- 电磁兼容优化：开关节点采用开尔文连接降低di/dt噪声
典型应用场景- 工业传感器节点：在PLC系统中为RS-485收发器提供隔离电源
- 车载电子设备：满足LV124标准的电源瞬态抗扰要求
- 物联网终端：配合超级电容实现市电断电后的数据保存供电
- 测试仪器：为高精度ADC提供清洁的模拟电源轨
选型与布局建议建议在输入引脚2mm范围内布置10μF陶瓷电容，使用1oz铜厚PCB时，开关回路面积应控制在15mm2以内。对于噪声敏感应用，可在反馈电阻上并联100pF电容抑制高频振荡。芯片的QFN-16封装需注意中央散热焊盘的星型走线设计。

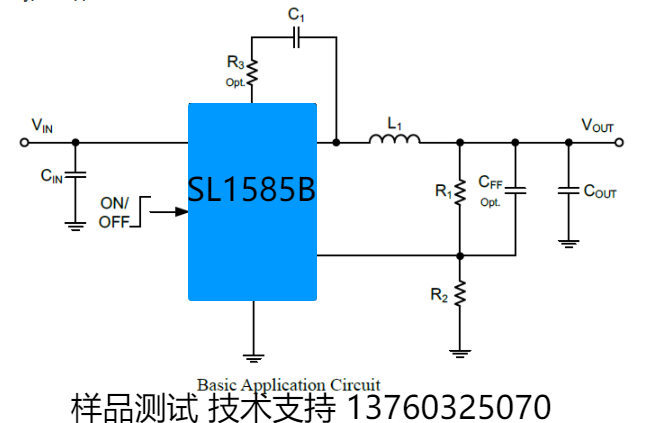

样品测试 技术支持 原理图
|
|
