带有采样速率8kHz~96kHz的立体声A/D转换器-MS5358
发布时间：2025-8-29 09:42
发布者：liao775a
|
立体声A/D转换器的工作原理基于逐次逼近式和双通道同步采样技术，将左右声道的模拟信号转换为数字信号。 以下是其核心工作原理： 立体声处理：采用双通道同步采样技术，分别处理左右声道信号。每个通道独立完成采样、保持、量化和编码步骤，最终生成左右声道的数字信号。

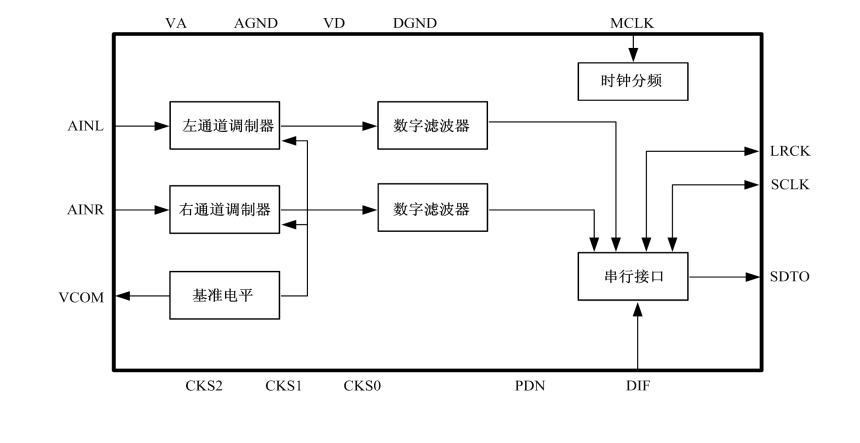

工采电子代理的MS5358是带有采样速率8kHz~96kHz的立体声A/D转换器，适合于面向消费者的专业音频系统。 MS5358通过使用增强型双位技术来实现其高精度的特点。MS5358是单端的模拟输入所以不需要外部器件。音频接口有两种模式(有效位对齐，IS2)适合用于像DTV，DVR和AV接收器的系统。 从机模式下需要MCLK，SCLK和LRCK(fs)时钟，LRCK时钟的输入必须与MCLK时钟同步，但是相位不是其关键因素。表一显示了典型的采样频率和系统时钟频率的关系。表二显示了MCLK，SCLK和通过CKS2-0引脚来控制的主从机模式。 内部框图：

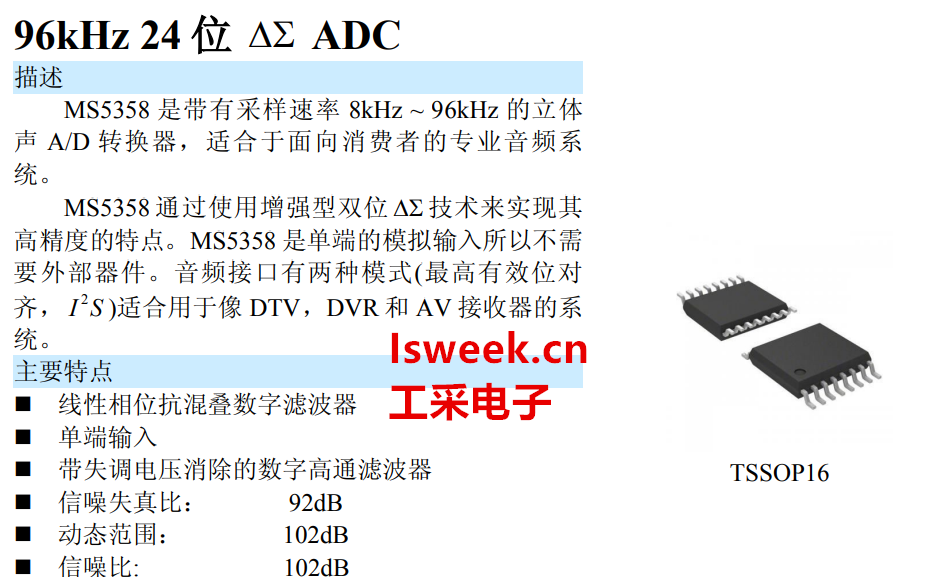

ADC芯片 - MS5358的特性： 线性相位抗混叠数字滤波器 单端输入 带失调电压消除的数字高通滤波器 信噪失真比：92dB 动态范围：102dB 信噪比: 102dB 采样速率8kHZ到96kHz 主时钟：256fs/384fs/512fs/768fs (8kHz ~ 48kHz) 256fs/384fs (48kHz ~ 96kHz) 输入电平：CMOS 主机/从机模式 音频接口：24位有效位对齐/ I2S 电源：4.5 ~ 5.5V模拟，2.7 ~ 3.6V数字 温度范围：-20 ~ 85℃ TSSOP16封装 在国产ADC芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产ADC芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。 在ADC芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产ADC芯片的技术应用，请联系：133 9280 5792(微信同号)
|
