MT9700 vs 需求痛点:低压系统过压无防护，输入9V/12V直接击穿
发布时间：2025-8-28 17:21
发布者：TEL13713502130
|

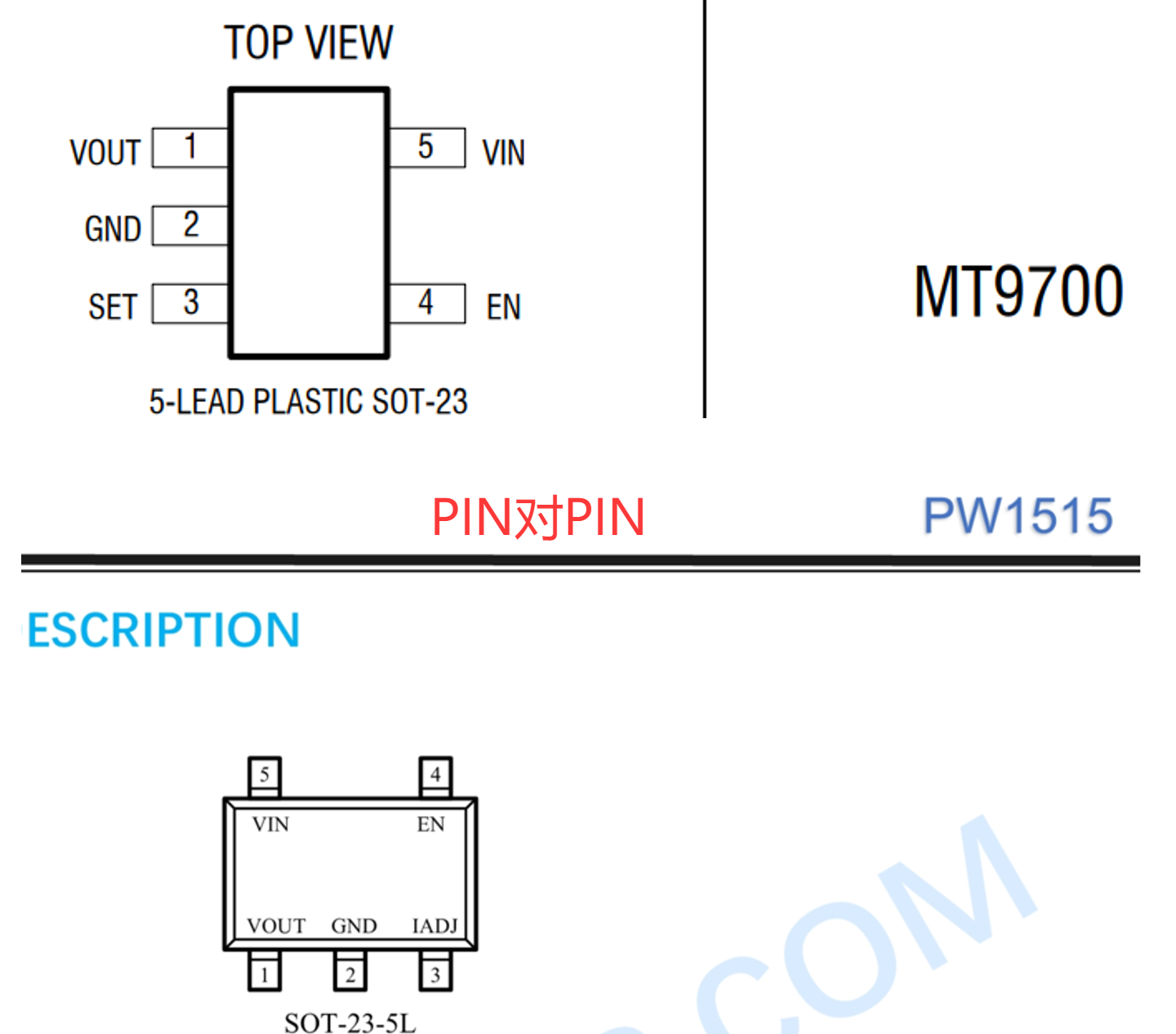

MT9700是一款低压单P MOSFET负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入范围为2.4V至5.5V，非常适合3V和5V系统。开关RDS（ON）低，80mΩ，满足USB压降要求。MT9700可用于SOT23-5封装。 PW1515 是前端过电压和过电流保护装置。设备监控输入电压和电流，以确保两个参数均在正常范围内。当任何输入电压或输出电流超过阈值时，设备将关闭内部 MOSFET 以断开 VIN 从 V OUT 断开，以保护负载。过温保护 （OTP） 功能可监控芯片温度以保护设备。 PW1515 是 SOT23-5L 封装。输入范围为3.2V至6.1V，输入可抗耐压32V，输入超过6.1V就关闭输出，所以即使输入9V,12V都不用影响输出后端电路，因为无输出。 PW1515比MT9700优点： 输入过压保护功能：输入达到6.1V就关闭输出，同时输入耐压可到32V，防止浪涌尖峰电压和异常高输入电压进来，导致IC烧。 PW1515比MT9700设计区别： EN脚PW1515是悬空常开或者拉低常开，MT9700是接VIN常开或者拉高常开 3脚的限流计算公式不一样，这个只是把电阻的值改下就可以，其他脚位都是一样的。
|
