高效升压大功率解决方案：FP7209M 实现 12-24V 升压至 84V/100W输出 +内置短路保护更可靠

引言：在LED照明系统设计中，短路保护是确保设备安全运行的关键功能。据统计，超过35%的LED驱动故障源于输出端意外短路。FP7209M作为一款专业级升压恒流驱动芯片，其短路保护机制为LED照明系统提供了行业领先的安全保障。

一、FP7209m的芯片介绍

FP7209M是针对LED驱动器的升压拓扑开关调节器。它提供了内置的门驱动销，用于驱动外部N-MOSFET。误差放大器的非反相输入端连接到一个0.25V的参考电压。芯片集成多种保护机制，如UVP、OVP、OCP、SCP等。LED电流可以通过一个连接到DIM针脚的外部信号来调整。DIM引脚接受直流电压或PWM信号。PWM信号滤波器组件包含在芯片中。电流模式控制和外部补偿网络使系统稳定简单灵活。

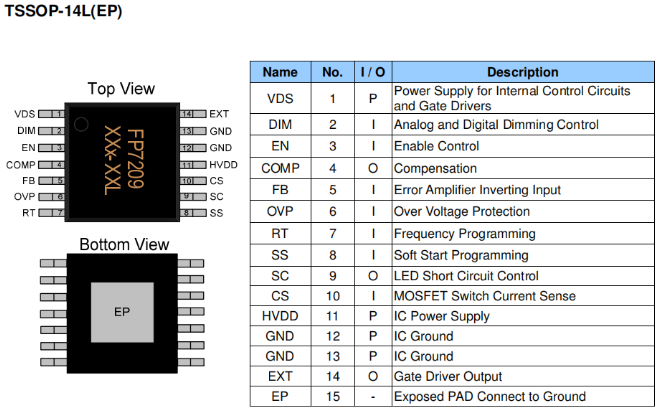

FP7209M可在小占用空间的TSSOP-14L（EP）包中使用，特别适合空间受限的照明应用，为LED驱动系统提供高效、稳定、安全的完整解决方案。

芯片参数

➢启动电压：2.8V

➢芯片稳定工作电压范围：5-24V

➢精密反馈参考电压：0.25V

➢模拟和数字调光

➢待机电流：6uA

➢可调开关频率：100-1000 KHz

➢软启动可调

➢输入欠压保护

➢输出短路保护

➢带过压保护功能

➢开关MOSFET过电流保护

➢过温保护

➢封装：TSSOP-14L（EP）

• 核心功能介绍


1. 智能调光系统

支持PWM/模拟双模调

PWM调光频率范围：10kHz以上

调光深度可达3%

无频闪技术，适合影视级照明需求

2. 精准恒流控制

电流精度：±3%（全温度范围）

线性调整率：<0.5%/V

负载调整率：<3%

支持多LED串并联配置

3. 重点功能：多重短路保护机制（行业领先）

FP7209M的短路保护系统通过外接MOS进行短路防护，具体防护动作为：

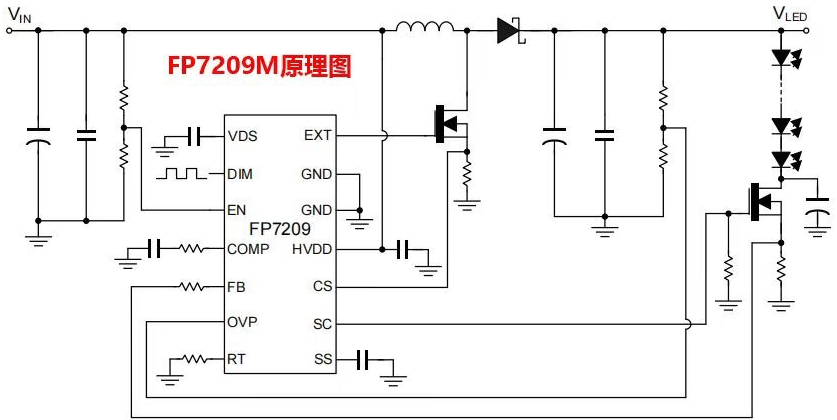

电路输出两端意外短接时，大电流流经Q3与RS，RS电阻连接到芯片FB反馈引脚，当FB引脚超过0.4V时，芯片会控制SC引脚下拉将Q3关闭（同时会将芯片EXT引脚关闭），芯片进入打嗝模式，周期为700us，直到输出不再短接时，芯片才会恢复正常工作。

4. 其他保护功能

过压保护（OVP）：±5%精度

过温保护（OTP）：过温降功率

欠压锁定（UVLO）：可编程设置

• FP7209m的典型应用场景


1. 摄影补光灯 & 影视灯光

高精度PWM调光，无频闪，适合专业拍摄

宽电压输入，兼容锂电池、PD快充供电

2. 便携式LED照明（手电筒、露营灯）

高效率升压，延长电池续航

恒流驱动，确保亮度稳定

3. 汽车照明（日行灯、氛围灯）

适应12V/24V车载电源

抗干扰能力强，符合车规级稳定性要求

4. 智能家居 & 商业照明

支持智能调光（搭配MCU控制）

低功耗设计，适用于IoT设备

结尾：

FP7209M以其卓越的短路保护能力和整体性能优势，正在成为LED驱动设计的新标杆。如果您正在寻找一款高性能、高可靠性的升压恒流驱动芯片，FP7209M将是您的最佳选择！提供技术资料、参考设计及样品支持，助力您的产品在市场中脱颖而出！
