【FP7126在激光灯的应用方案】RGB多路调光18V、24V、36V、48V大功率输出

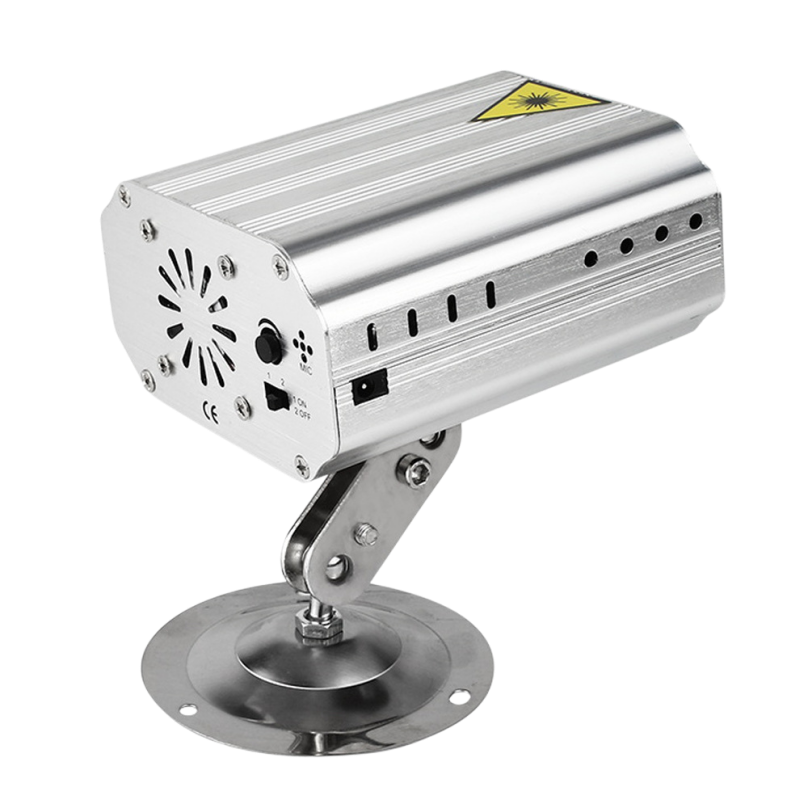

前言：激光照明技术凭借其高亮度、高指向性和丰富的色彩表现力，在舞台演出、建筑照明、娱乐场所及智能家居等领域得到广泛应用。然而，传统激光驱动方案存在调光精度不足、功率受限、系统复杂度高等问题。

FP7126作为一款高性能降压恒流LED驱动芯片，支持12V/18V/24V/36V/48V宽电压输入，提供多路PWM调光（调光深度0.01%），并可通过外接推挽电路实现大功率输出，成为激光灯RGB调光的理想解决方案。

一、FP7126激光灯RGB调光方案核心优势

1. 超高精度调光

调光深度达0.01%（万分之一），实现激光亮度的无级平滑调节，适用于从微光氛围到高强光束的精准控制。

65536:1超高调光比，确保RGB色彩过渡细腻，避免频闪或色阶断裂。

2. 多路RGB独立调光

支持双路/四路PWM独立调光，精准控制R/G/B激光模组的亮度比例，实现丰富动态效果（如渐变、频闪、扫描）。

共阳极电路设计，简化PCB布局，降低系统复杂度。

3. 宽电压输入与大功率输出

输入电压范围：12V/18V/24V/36V/48V，适配不同电源系统。

单芯片支持10A输出电流，外接推挽电路可扩展至360W功率，驱动高功率RGB激光模组。

4. 高可靠性设计

内置过温保护、短路保护、欠压保护，确保激光灯长期稳定运行。

高速响应回路（调光频率0.1kHz-20kHz），满足动态灯光需求。

• FP7126激光灯RGB调光应用方案


• FP7126芯片介绍


FP7126是平均电流模式控制的LED驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化PCB 板设计。FP7126 可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。

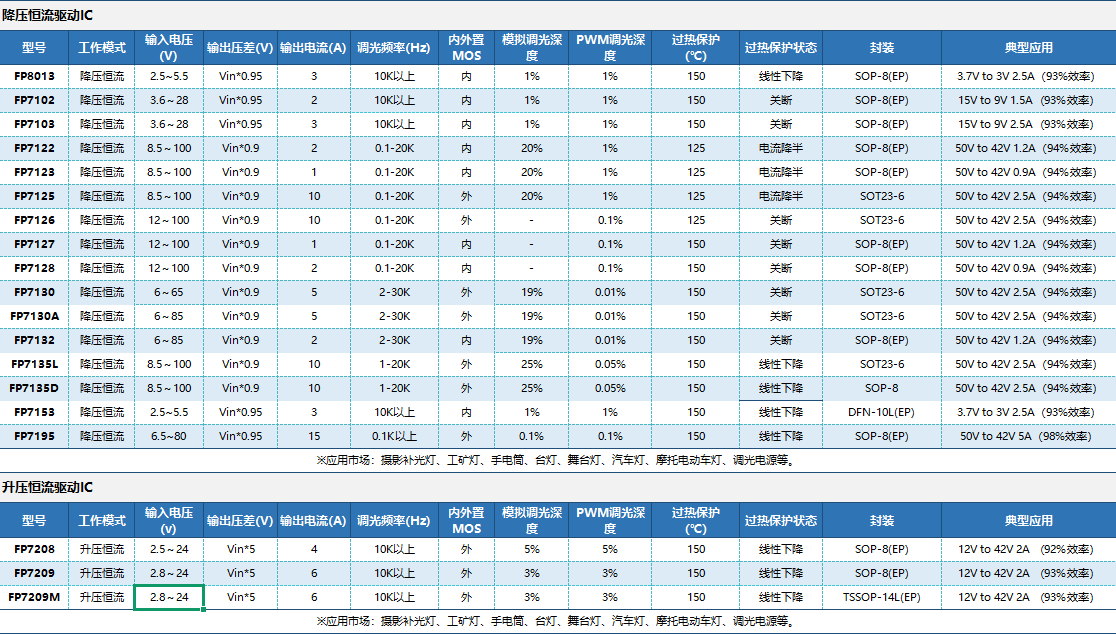

芯片参数

• 输入电压：12V以上
• 最大输出电压：VIN*0.9
• 电流采样电压：0.25V
• DIM引脚接受PWM信号
• 调光深度可达0. 01%
• 保护功能：过温保护、短路保护、输入欠压保护
• 外置MOS，最大输出电流10A


远翔DC-DC降压恒流LED双路调光IC FP7126特点

远翔DC-DC降压恒流LED调光IC FP7126是一款高性能的LED驱动芯片，专为舞台灯等高功率LED照明设备设计。其主要特点包括：
1. 大功率输出：FP7126能够稳定输出高达10A的大电流，满足大功率舞台灯的供电需求。
2. 共阳极连接：采用共阳极连接使得电路的PCB布局更简单，同时也能节约部分成本。
3. 深度调光：调光深度可达0.01%，实现灯光亮度和色温的分别控制，提升灯光效果的表现力。

4.高辉调光功能：该芯片的最大优势在于其高辉调光功能，可以实现65536:1的调光比，让灯光效果更加细腻、逼真。

四路共阳输出PWM调光应用原理图

• FP7126的应用领域


降压恒流LED芯片FP7126可以实现精确的亮度调节，无论是在家庭、办公室还是商业场所，都能满足不同使用场景的需求。

作为一款专为照明行业设计的LED芯片，FP7126具备广泛的应用领域。它可用于室内照明，如家庭、商场、写字楼等场所；也可用于室外照明，如道路、桥梁、广告牌等场所。FP7126不仅可以实现传统照明设备的改造升级，还能够满足新型照明产品的需求，实现能源的节约，减少环境的污染。为照明行业注入了新的活力，奠定了坚实的基础。
