高抗干扰4键/4路触摸检测芯片电容式触摸IC-VK3604B TSSOP16输出可配置
发布时间：2025-8-25 16:24
发布者：芒果DB
|

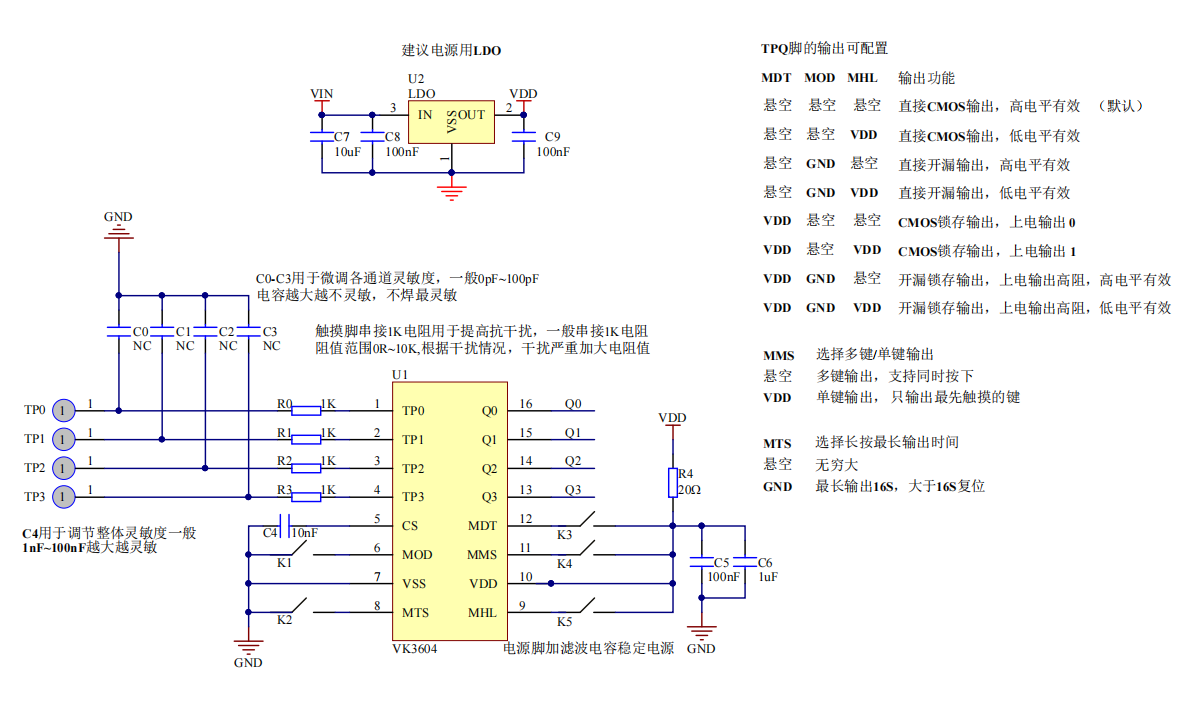

产品型号：VK3604B 产品品牌：永嘉微电/VINKA 封装形式：TSSOP16 永嘉原厂，工程服务，技术支持！ 概述 VK3604B是4通道触摸检测芯片，抗干扰能力强,穿透能力高,宽工作电压，静态电流小。可替代传统按键,使产品面板防水防尘、密封隔离、坚固美观,非常适用于那些体积小,抗干扰要求高,功耗要求小的电子产品。 上电时可通过IO脚选择4路输出的参数：输出电平，输出模式，输出脚结构;上电时也可通过IO脚选择是否使能长按16S复位功能以及选择触摸单键/多键模式。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。ZXY5086 特点 ● 工作电压 2.4-5.5V ● 工作电流 20.0μA@VDD=3.0V ● 待机电流 7.0μA@VDD=3.0V ● 上电复位功能（POR） ● 低压复位功能（LVR） ● 响应时间约45ms @VDD=3V ● 通过CS脚接对地电容调节整体灵敏度，电容值范围1-100nF，电容值越大越灵敏，不允许不接电容。 ● 各触摸通道接对地小电容微调灵敏度，使各通道灵敏度一致，电容值范围1-100pF,电容值越大越不灵敏，不接电容最灵敏。 ● 内置按键消抖,无需外部软件再消抖 ● Q0-Q3 脚为输出 输出电平由MHL脚选择为高电平有效或低电平有效 输出模式由MDT脚选择为直接输出或锁存输出 输出脚结构由MOD脚选择为CMOS输出或开漏输出 ● 通过MMS脚选择触摸为多键模式或单键模式 ● 通过MTS脚选择是否使能长按按键16S复位功能 ● 上电后约有0.25秒的稳定时间，此时所有功能都被禁止，此期间内不要触摸检测点 ● 根据环境变化自校准参数. ● 比较容易通过 EMC 测试 ● HBM静电4KV-8KV(Class 3A) ● 封装TSSOP16(175mil)(5.0mm x 6.4mm PP=0.65mm)
电容式触摸触控IC系列简介如下： 标准触控IC-电池供电系列： VKD223EB 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE 裸片(绑定COB) 低功耗 VKD223B 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗 VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(2*2超小体积) 低功耗 VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗 VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位 VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位 VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积) 低功耗/长按16S复位 VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏输出(低有效) 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位 VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗 VKD104BR-3H/VKD104CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗 VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装: DICE/DIE裸片(绑定COB) 低功耗；可选择长按16S复位/不复位 VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位 VKD104CB/SB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位 抗干扰低功耗触控IC-高性价比系列 VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：-- 抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8 VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8 VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8 VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8 VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16 VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10 VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积) VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3610I 工作电压/待机电流：2.4V-5.5V/9μA(3V) 感应通道数：10 输出方式：I2C输出 抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度 封装：SOP16 适用开关电源触摸IC系列 VK3606DM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM-A 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3608BM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：8 输出方式：直接输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3610IM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：10 输出方式：I2C输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 低功耗触摸IC-VK37XX系列 VK3702DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702TM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3706DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3706OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3708BM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：8 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3710IM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数:10 输出方式：I2C输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 高抗干扰/抗噪MTP触控IC-直接输出系列： VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-脉冲/BCD输出系列： VK36N2P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N10P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3BD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N4B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-IIC输出系列： VK36N4I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N9I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：9 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N10I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N11I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：11 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N12I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：12 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N13I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：13 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N14I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：14 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N15I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：15 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N16I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：16 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N17I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：17 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28

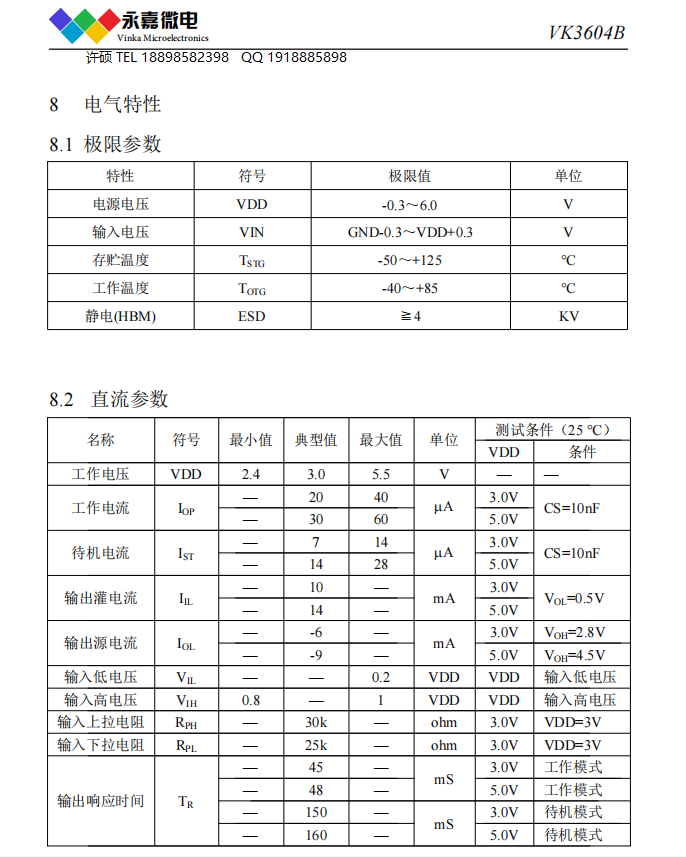

VK3604B_V1.2_CN.pdf
