实地架构降压恒压芯片H8012A 自举供电耐压100V120V140V降压12V 5V/2A恒压电源IC
发布时间：2025-8-25 11:15
发布者：惠海IC
关键词：
降压恒压芯片
|

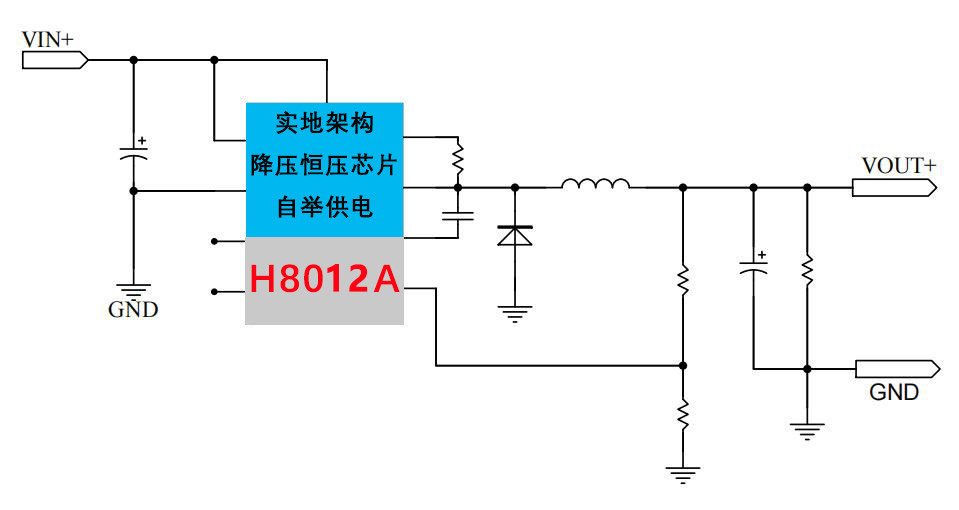

惠海小炜 自举式供电电路芯片 一、什么是自举式供电电路芯片？ 自举式供电电路芯片是一种能够从输入信号中提取能量并将其转换为电源电压的电路芯片。它通常由一个放大器、一个整流器和一个滤波器组成，可以在没有外部电源的情况下为整个电路提供电源。 二、自举式供电电路芯片的工作原理 自举式供电电路芯片的工作原理基于一个简单的原理：从输入信号中提取能量并将其转换为电源电压。具体来说，当信号流经放大器时，放大器会将信号放大并输出到整流器中。整流器将信号转换为直流电压，并通过滤波器进行滤波，以消除噪声和杂波。最终，输出的直流电压用于为整个电路提供电源。 三、自举式供电电路芯片的应用 自举式供电电路芯片在电子设备中的应用非常广泛。例如，在无线传感器网络中，自举式供电电路芯片可以从环境中提取能量，以为传感器节点提供电源。此外，自举式供电电路芯片还可以用于RFID标签、无线充电器和可穿戴电子设备等领域。 H8012A是一款适用于宽电压输入降压场景的降压型 DC-DC 电源管理芯片，性能优异。其内部高度集成了多种关键功能，包括功率 MOS 管、使能开关控制、基准电源、误差放大器，以及过热保护、限流保护、短路保护等，能为宽电压输入降压提供全面且可靠的支持。 这款芯片配备了使能控制功能，这一设计可显著减少外围所需器件的数量，使得它在电池供电的场合中表现尤为出色，同时也带来了极高的方案性价比。 在效率方面，H8012A表现卓越，最高效率能达到 95%。并且，它具备自动切换 PWM、PFM 和 BURST 模式的能力，可根据负载的大小智能选择最适合的工作模式，从而有效提升电源系统的整体效率。 低功耗待机是其另一大亮点，通过 EN 脚即可实现低待机和关机功能。当 EN 脚连接 VIN 时，系统正常运作；而当 EN 脚被拉低，系统进入关机状态，此时流入芯片内部的电流不足 2μA。 开关频率的设置十分灵活，借助 ROSC 脚就能完成系统开关频率的调节。当 ROSC 悬空时，开关频率为 130KHz；当 ROSC 被拉高时，开关频率则为 260KHz。此外，在 ROSC 上对地加电阻，还能实现其他频率的设置。 H8012A 还支持可编程软启动功能，通过调节 SS 端口的电容大小，可改变软启动时间，从而避免启动时的电流冲击对系统造成损害。 在应用领域上，H8012A广泛适用于仪表电源、汽车充电器、电池充电器，扭扭车控制器、恒压电源，电动车控制器、GPS 定位器、BMS，逆变器系统、快充，工业控制系统、MCU 模块供电，平衡车控制器、电动汽车变流器等场景。
|
