AP8105：采用先进PFM控制架构的高效率、低纹波DC-DC升压转换器
发布时间：2025-8-22 09:36
发布者：18923706103
|
重新定义低电压输入应用的功率转换效率 AP8105是深圳市世微半导体有限公司推出的一款高性能脉冲频率调制（PFM） 控制型DC-DC升压转换器。该器件采用独特的BOOST结构设计，专为1-4节干电池供电场景优化，能够在0.8V超低启动电压下正常工作，提供高达89%的转换效率，输出电压精度达到±2.5%，温度漂移低于100ppm/°C。 核心技术特性

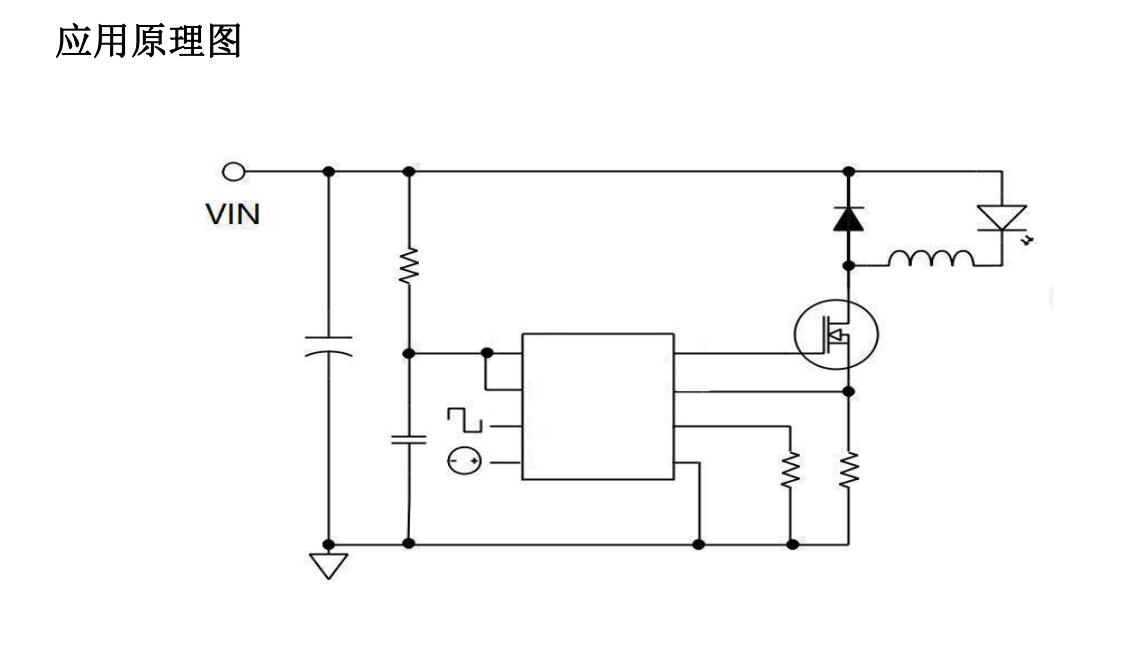

1. 先进的PFM控制架构 固定频率300kHz开关频率，优化EMI性能 83%最大占空比，确保低压差条件下的高效转换 智能脉冲调节机制，根据负载动态调整工作状态 2. 精密电压输出系统 输出电压范围：2.5V至5.0V（0.1V步进） 内置修调技术，实现±2.5%输出精度 低温漂参考电压源，保证全温度范围稳定性 3. 多重保护机制 内置过流保护（600-1000mA限流阈值） 7V绝对最大电压额定值 2000V HBM ESD保护 电气性能参数详解 电源管理特性 启动电压：0.8V @ 1mA负载 保持电压：0.6V典型值 静态电流：15μA @ VIN=1.8V, VOUT=3.3V 关断电流：<1μA（EN使能控制） 开关特性 最大开关频率：300kHz 最大占空比：83% LX端电流能力：1000mA最大值 封装选项与引脚配置 AP8105提供四种封装选择，满足不同应用场景： SOT23-3：基础版本，最小占板面积 SOT23-5：增加EN使能控制，支持功耗管理 SOT89-3：增强散热能力，适合中功率应用 TO-92：传统直插封装，便于原型开发 典型应用场景 便携式医疗设备 血压计、血糖仪等低功耗设备 利用其低纹波特性保证测量精度 LED照明系统 LED手电筒、头灯等照明设备 支持从单节电池驱动多颗LED 工业传感器节点 无线传感网络中的能量收集系统 超低待机电流延长电池寿命 设计优势分析 BOM极简：仅需4个外部元件，降低系统成本和PCB面积 高效率曲线：在宽负载范围内保持高效率，特别适合间歇工作模式 低噪声性能：优化的PFM控制策略降低输出纹波和电磁干扰 温度稳定性：精心设计的温度补偿网络保证全温度范围内性能一致 AP8105通过创新的PFM控制架构和精密的模拟设计，为低输入电压应用提供了高效率、低噪声的功率解决方案。其卓越的电气特性、灵活的设计选项和极简的外部元件需求，使其成为电池供电设备的理想选择。无论是消费电子产品还是工业应用，AP8105都能提供可靠、高效的功率转换性能 |
