电动车GPS定位器电源芯片SL9486A解析：高性能100V/3.5A降压IC的三大优势
在电动车GPS定位器等车载电子设备中，电源管理芯片的稳定性和效率直接影响设备的可靠性。SL9486A作为一款专为高压环境设计的同步降压转换器，凭借其宽输入电压范围、智能保护机制和紧凑设计，成为此类应用的理想选择。以下从技术角度分析其核心优势：
一、宽电压兼容性：适应复杂车载环境
SL9486A支持5V至100V的输入范围，覆盖电动车常见的12V/24V/48V电池系统，并能应对车辆启动时的电压瞬变（如冷启动脉冲）。其内置的高压MOSFET可直接处理高输入电压，省去外部预降压电路，简化PCB布局。
典型应用场景：直接连接电动车电池为GPS模块供电，避免因电压波动导致设备重启。
低静态电流：200μA的待机功耗适合长期供电的定位终端，减少电池损耗。
二、高集成保护设计：提升系统鲁棒性
芯片集成了多重保护功能，显著降低外围电路复杂度：
3.5A峰值限流：防止电机干扰或短路导致过载损坏
热关断保护：结温超过阈值自动停机，避免过热失效
滞环控制技术：无需外部补偿电路即可快速响应负载变化
短路自恢复机制：故障解除后300μs内自动尝试重启
这种"全保护"特性使其在震动、高温等恶劣工况下仍能稳定工作。
三、灵活的功能配置：兼顾高效与智能化
pWM调光接口：可通过DIM引脚实现LED驱动亮度调节，扩展照明控制功能
使能控制（EN）：支持逻辑电平关断，方便纳入整车电源管理系统
1MHz开关频率：允许使用小型电感和电容，节省空间（ESOP8封装仅3.9×4.9mm）

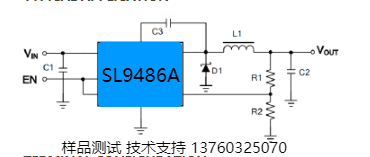

典型应用建议
对于输出5V/1A的GPS供电方案：
输入电容选用低ESR的陶瓷电容（如10μF+0.1μF并联）
输出端建议组合使用钽电容（低ESR）和陶瓷电容（高频滤波）
电感值选择22μH以上以确保连续导通模式
该芯片的滞环控制架构使其特别适合负载瞬变频繁的应用场景，如车辆加速/减速时的电源波动。其设计平衡了效率（典型92%）、体积和成本，是车载电子电源方案的优选之一。
