降压恒压芯片SL3048A 耐压100V降12V降5V降3.3V/3A电流

[复制链接]
发表于 昨天 11:02 | 显示全部楼层 |阅读模式
芯片概述

SL3048A是一款专为高压降压应用设计的单片式DC/DC转换器芯片,具有出色的负载和线路调节能力。该芯片能够在4.5V至100V的宽输入电压范围内工作,特别适合80V高压输入降至12V、5V或3.3V的应用场景,同时支持高达3A的连续输出电流

核心优势特性超宽输入电压范围
  • 支持4.5V至100V输入范围,特别适合工业、汽车和太阳能等高压应用场景
  • 高达98%的占空比支持低压差操作,提高能源利用效率
高效能功率转换
  • 内置500mΩ低导通电阻MOSFET开关,显著降低功率损耗
  • 420KHz固定开关频率,实现高效率与小体积的完美平衡
  • 内部软启动功能减小浪涌电流,延长电池供电设备使用寿命
多重保护机制
  • 逐周期峰值电流限制功能,防止过载损坏
  • 短路保护功能确保系统安全运行
  • 热关断保护(170°C触发)防止过热损坏
  • 输入欠压锁定(UVLO)功能,保障稳定工作条件

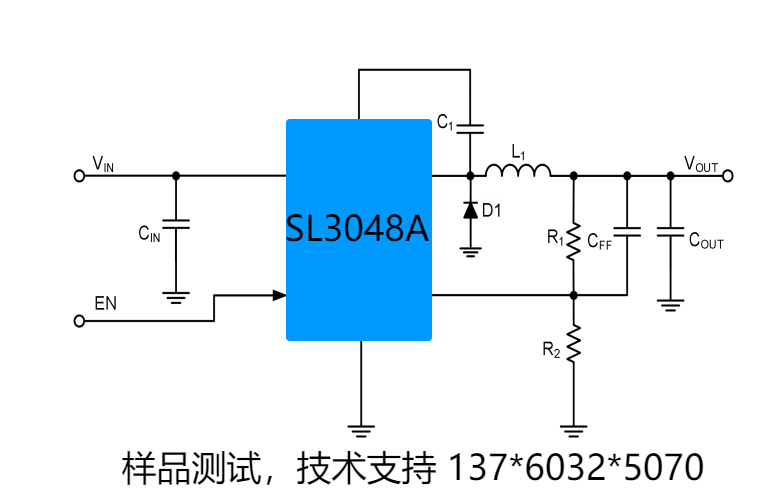

典型应用设计12V/3A输出方案
  • 推荐电感值:33μH
  • 输入电容:2.2μF
  • 输出电容:22μF+22μF并联
  • 反馈电阻配置:144kΩ/10kΩ
5V/3A输出方案
  • 推荐电感值:33μH
  • 输入电容:2.2μF
  • 输出电容:22μF+22μF并联
  • 反馈电阻配置:54kΩ/10kΩ
3.3V/3A输出方案
  • 推荐电感值:33μH
  • 输入电容:2.2μF
  • 输出电容:22μF+22μF并联
  • 反馈电阻配置:33kΩ/10kΩ
设计注意事项
  • pCB布局建议‌


    • VIN和GND走线应尽可能宽,降低阻抗并改善散热
    • 输入输出电容应尽量靠近芯片放置
    • SW节点走线应短而宽,减少辐射干扰
    • 反馈路径应远离高压开关走线,最好有地屏蔽
  • ‌热管理‌


    • 充分利用芯片底部散热焊盘(EP)
    • 建议在PCB上设计足够大的铜箔散热区域
    • 结至环境热阻为48.8°C/W,需确保良好散热
  • 元件选择‌


    • 输入电源超过几英寸距离时,建议增加47μF电解电容作为储能
    • 输出整流二极管推荐使用肖特基类型(如SS510)

应用领域

SL3048A凭借其卓越性能,特别适用于以下领域:

  • 工业控制系统电源
  • 电动车(E-Bike)和电动滑板车控制电源
  • 太阳能发电系统
  • 汽车电子电源系统
  • LCD显示器与电视电源
  • 各类电池供电设备
总结

SL3048A降压芯片以其100V耐压、3A输出能力、420KHz开关频率和多重保护功能,成为高压降压应用的理想选择。其高达98%的占空比和内部补偿设计简化了系统实现,同时保证了优异的线路和负载调整率。无论是从80V降至12V、5V还是3.3V,SL3048A都能提供稳定高效的电源解决方案,满足各类严苛应用环境的需求。

SL3048A 联系.png

...

.
