CS8726 4X70W四通道D类音频功放IC解决方案
发布时间：2025-8-19 18:25
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 不论是汽车娱乐还是家庭影院系统市场，消费者始终要求有更多的通道和扬声器，每个通道还要能够处理更高的音频功率水平。除了更高的功率，消费者还不断要求改善声音质量，减少失真和噪声，以及通道之间出色的隔离效果。但是，在多通道设计中，通常需要使用多颗功放芯片、这样更多的元件，并占用更大的电路板空间。结果导致外围元件多、应用复杂。 因此，为尽可能减少高性能多通道音频系统的功耗和简化相关的温度管理，电子工程师一直希望借助高效率的多声道D类功放芯片，来简化应用线路，节省PCB面积。深圳市永阜康科技有限公司一直专注于音频领域的耕耘，现在大力推广一款4X70W四通道D类音频功放IC-CS8726E,工作电压4.5V-28V，兼顾2.0/2.1/4.0多声道音频应用，这款器件在顶层设计了散热焊盘，焊盘上连接散热器后在供电电压24V的情况下，最大可以输出4x70W的连续功率.提供了特殊的EFB40封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了最大的方便，其额定的工作温度范围为-40℃至85℃。 CS8726性能特点 输出功率（THD+N=10%） VDD = 24V@RL = 4 Ω THD+N=10% 4x75W VDD = 24V@RL = 4 Ω THD+N=1% 4x62W VDD = 26V@RL = 4 Ω THD+N=1% 4x70W VDD = 28V@RL = 4 Ω THD+N=1% 4x60W 单电源供电，宽电源电压范围：5V-28V 音频系统带滤波网络，静态电流小于15mA@24V 高可靠性设计：36V耐压设计 单芯片可实现2.0、2.1、4.0等各种音响组合 效率92% @PVCC=26V RL=8Ω PO=2x20W 良好短路保护和具备自动恢复功能的温度保护 良好的失真和防噗声功能 增强型封装设计：顶层散热焊盘的特殊设计 CS8726应用信息 1、 CS8726脚位定义图
2、 CS8726管脚说明

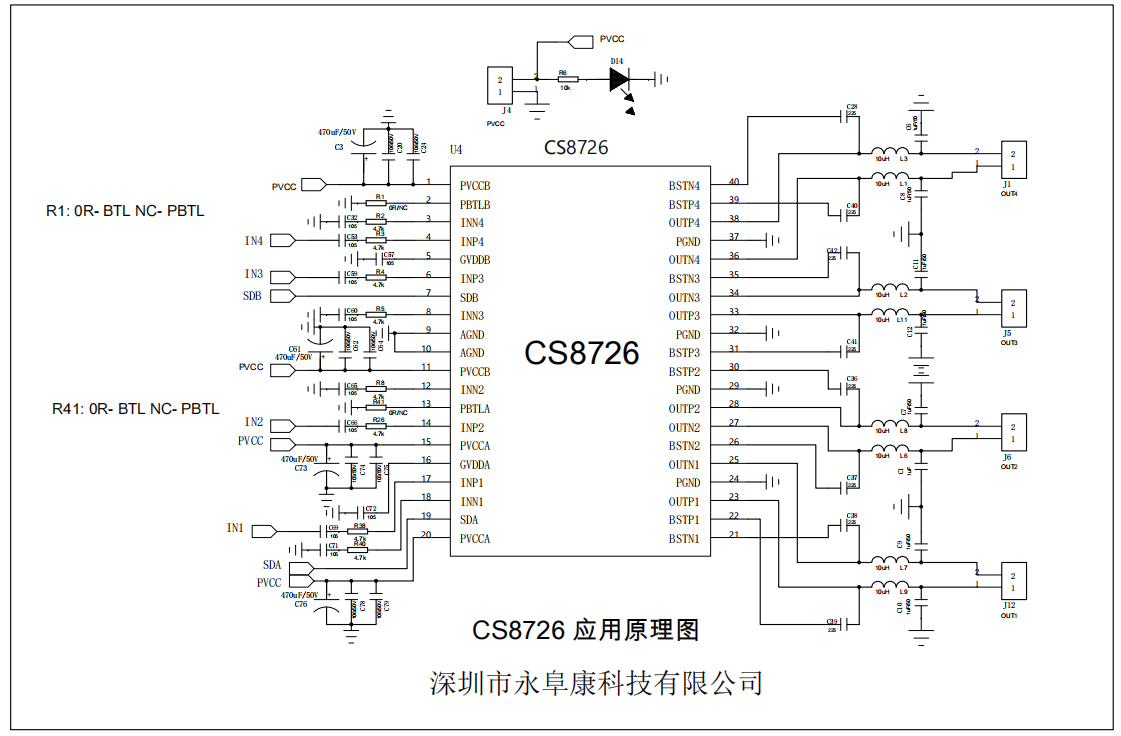

3、 CS8726 DEMO 应用示意图
4、CS8726 DEMO板PCB顶层设计图
5、 CS8726 DEMO板PCB底层设计图

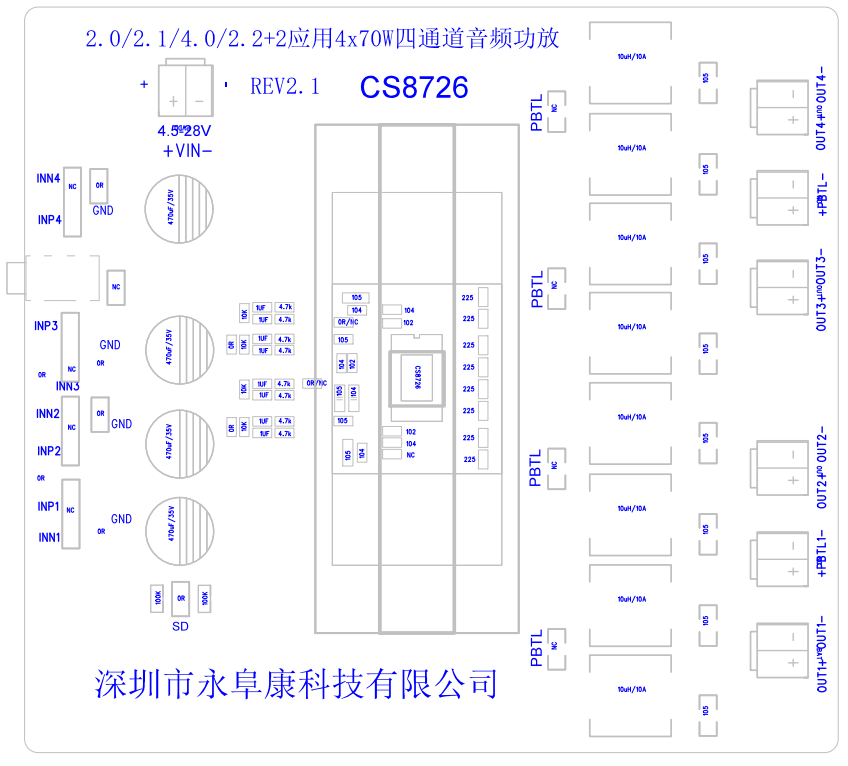

6、CS8726 DEMO板贴片图
7、CS8726 DEMO板物料清单

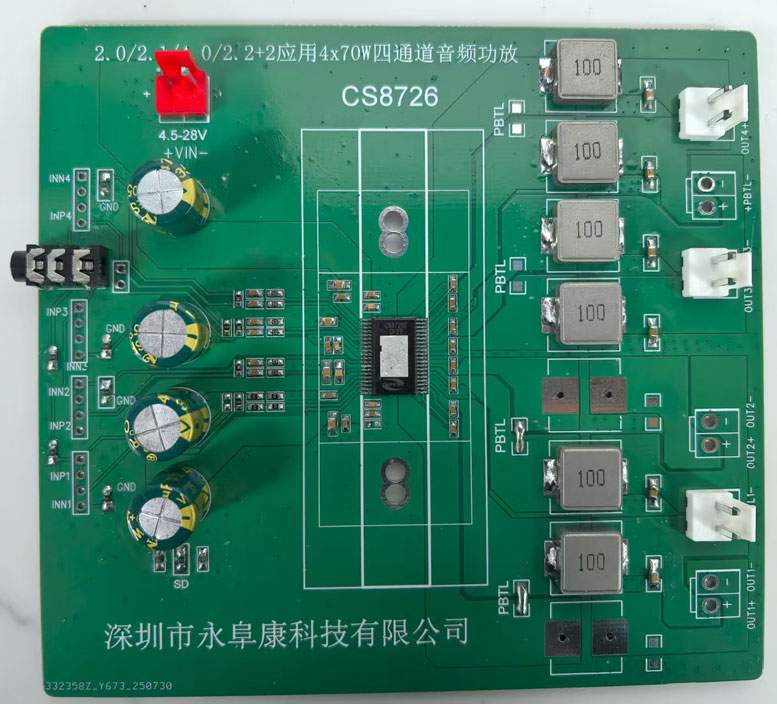

8、CS8726 DEMO板实物图
|
