Diodes 公司推出 3.3V 四通道混合式 ReDriver 信号调节器，提升 HDMI 2.1信号质量，实现高分辨率视频连接
发布时间：2025-8-19 18:19
发布者：eechina

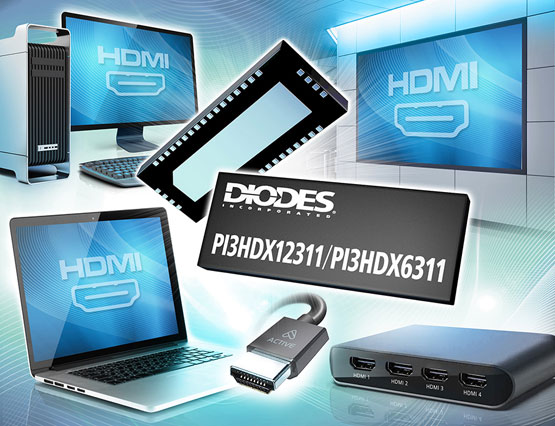

Diodes 公司（Nasdaq：DIOD）推出两款 3.3V 四通道混合式 ReDriver信号调节器，内置显示数据通道（DDC）监听器，设计用于提升 HDMI 应用的信号完整性并简化系统设计。PI3HDX12311 适用于高带宽应用，支持高达 12Gbps的 HDMI 2.1 固定速率链路（FRL），以及最高 6Gbps 的最小化传输差分信号（TMDS）。PI3HDX6311 则支持 HDMI 2.0，速率达到 6Gbps。两款产品也支持 DisplayPort 双模式（DP++）V1.1 电平转换。
这两款产品可充当源端（如 CPU 或 GPU）与受电端（如显示器）之间的中介，补偿传输线路上的信号衰减。两款产品适用于笔记本电脑与台式机、扩展坞、外接设备、游戏主机、数字电视（DTV）与商用显示器面板，以及 HDMI 主动式传输线等应用。 这两款产品均为混合式器件，可在限制模式或线性模式下工作。针对 HDMI 1.4 应用，两款器件可作为限制式 ReDriver 信号调节器，通过摆幅设定功能，预先设定差分输出摆幅，确保接口端电位符合 HDMI 标准。而针对 HDMI 2.0 与 2.1 应用，两款器件则作为线性 ReDriver 信号调节器，输出摆幅与接收信号成正比，从而有效消除走线导致的信号失真。该线性模式对链路训练信号具有透明性，而 PI3HDX12311 可支持 8K DTV 视频分辨率和最高 48Gbps（每通道 12Gbps）数据速率。 这两款器件支持输入与输出信号的交流（AC）或直流（DC）耦合，或ACDC混合耦合；在 DC 耦合模式下，具备短路检测功能。两款产品都采用引脚配置，用于控制工作模式、均衡、平坦增益、输出摆幅与输出 -1dB 线性摆幅。两款产品还具备 TX 设定自动选择、IOFF 支持与远端接收器检测等功能。 为了降低功耗，PI3HDX12311 与 PI3HDX6311 会监控连接器中的热插拔检测（HPD）引脚，从而控制功耗；当 HPD 处于低位超过 2 毫秒时，器件将进入低功耗状态。两款器件的 DDC 监听器也具有类似功能，可监控 HDMI Forum 厂商特定数据区块（HF-VSDB）与相同的状态与控制数据通道结构（SCDCS）偏移寄存器。 PI3HDX12311 与 PI3HDX6311 采用小巧的32引脚 X1‑QFN2845 封装，占用 PCB 面积仅为 2.85mm x 4.5mm，工作温度范围为 -40°C 至 +70°C，典型功耗为 726mW。 |
