夏日续命神器！一颗FP6296芯片如何让风扇更凉快更省电
|
三伏天出门五分钟流汗两小时，便携风扇成了救命稻草。但你是否遇到过这些糟心事❓ 核心问题出在电源芯片上！今天揭秘行业爆款芯片——远翔FP6296，看它如何用8大真本事解决风扇痛点👇 一、FP6296 芯片基本参数 FP6296 是一款高性能的升压型 DC - DC 转换芯片，专为低输入电压升压至高输出电压的场景设计，以下是其核心参数：
1. 能量调度中枢 电压兼容性：2.7V（干电池耗尽态）~12V（车充输入）全适配 功率输出： 手持方案：3.7V→5V/3A（15W） 桌面方案：7.4V→12V/2.5A（30W） 效率跃升：同步整流架构实现92%转换效率（实测3.7V→5V/2A工况） 2. 核心防护机制 过流保护：2A-10A可调阈值（如设置5A保护点，堵转电流＞5A时0.1ms切断） 热保护： 芯片＞150℃自动关断 常温满载运行温度＜48℃（传统方案＞65℃） 软启动：3ms缓启动消除电机浪涌电流（延长电机寿命3倍） 3. 空间与成本优化 微型封装：SOP-8L（5×6mm）比指甲盖小30% 外围精简：内置15mΩ MOSFET省去驱动电路（BOM成本降$0.15）

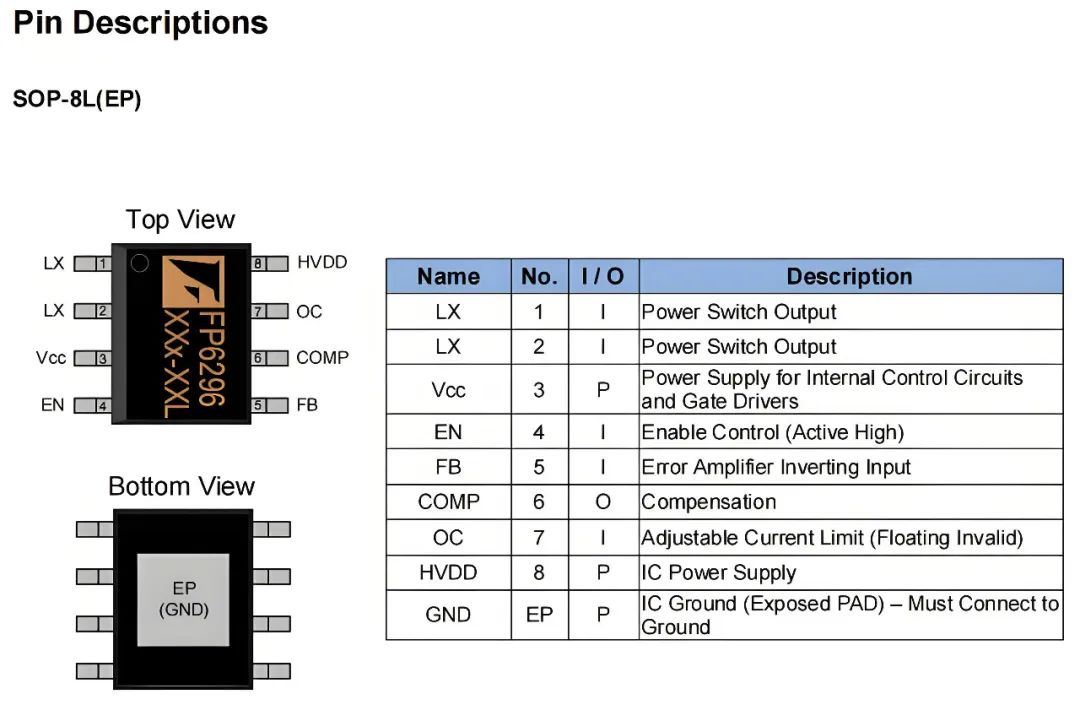

芯片脚位及封装图

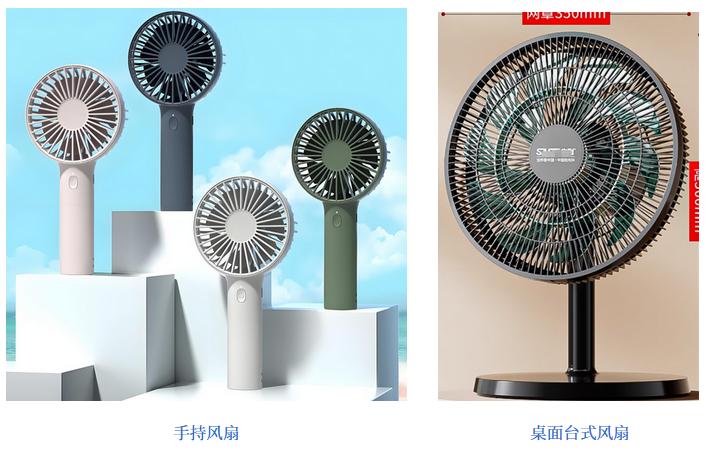

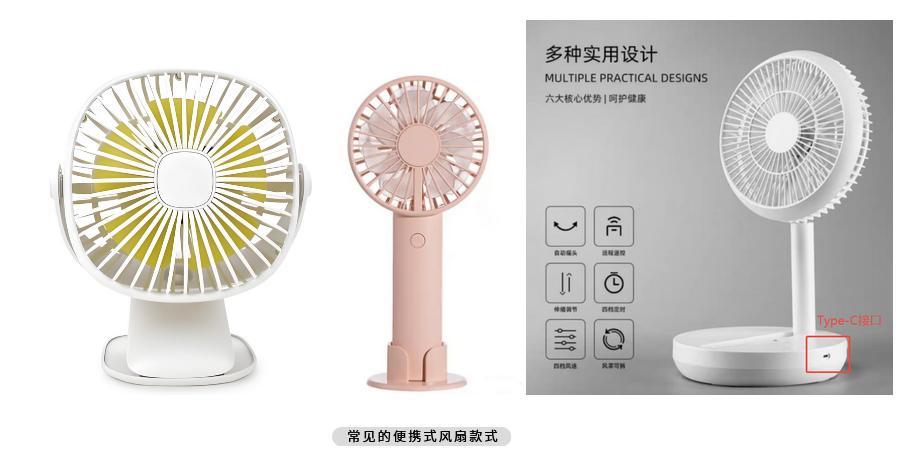

应用电路图 二、FP6296 在风扇应用中的功率解析 场景1：手持涡轮风扇（挂脖/手持式） 供电配置：单节18650电池（3.7V/2000mAh） FP6296工作点：升压至5.0V±0.1V，持续输出2.5A 用户体验提升： 续航从3.2h→4.8h（提升50%） 满速噪音从45dB降至38dB（图书馆级静音） 整机重量减轻20g（因省去外围电路） 场景2：桌面循环扇（办公/工业用） 供电配置：双节锂电池（7.4V/4000mAh）或12V适配器 FP6296工作点：稳压输出12V/2.5A（峰值10A应对启动冲击） 技术突破： 支持电源自动切换（电池/适配器无缝过渡） 电机温升＜15℃（传统方案＞30℃） 24小时连续运行不死机 三、FP6296 在风扇应用中的核心优势 在直流风扇（如 USB 小风扇、无叶风扇、冷风机风扇等）中，FP6296 凭借以下特点成为理想驱动方案：

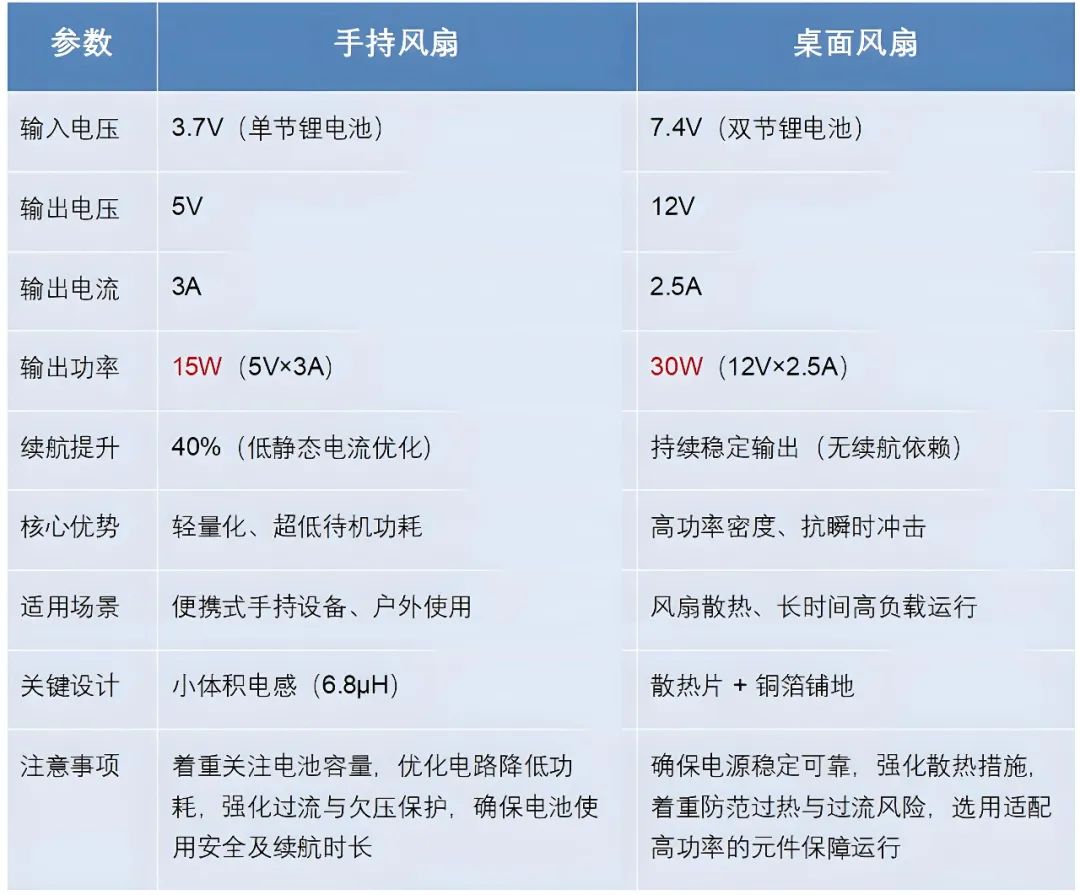

1. 高功率驱动能力 ① 30W输出上限：可直接驱动12V/2.5A无刷电机或涡轮风扇，支持强风模式。 2. 宽电压适配与精准控制 ① 输入兼容性强：单节锂电池（3.7V）升压至12V，或双节锂电池（7.4V）升压至12V，适配不同供电场景。 3. 智能保护与节能设计 ① 可调过流保护：根据风扇额定电流设置阈值（例如5A保护12V/2.5A风扇），防止堵转损坏电路。 4. 紧凑化与低成本方案 ① 400KHz高频+内置MOSFET：减少外部电感体积（推荐3.3μH-4.7μH），优化PCB布局。 5、典型应用示例： ① 手持风扇：3.7V锂电池升压至5V/3A，驱动微型涡轮风扇，续航提升40%。 FP6296在手持风扇与桌面风扇应用场景对比表：

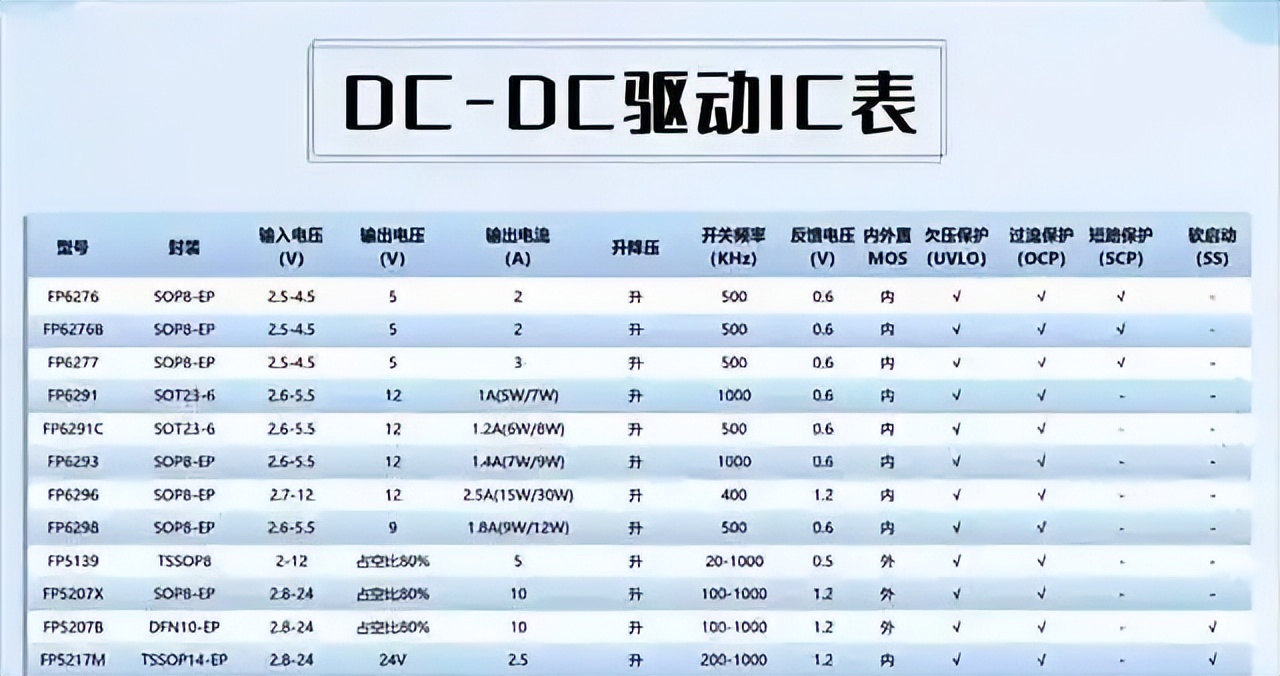

四、FP6296 的其他应用场景 1. 智能穿戴散热 驱动半导体制冷片（TEC）：5V/3A稳定输出，颈环表面温度5分钟降至18℃ 动态调压技术：根据皮肤温度自动调节制冷功率（±0.5℃精度） 2. 车载通风系统 点烟器12V→升压13.8V驱动涡轮风扇（解决车辆怠速电压波动问题） 抗干扰设计：通过ISO-7637-2汽车电子浪涌测试 3. 太阳能移动设备 适配不稳定光伏输入（5V-11V波动）→ 稳定输出12V/2A MPPT协同算法：能量捕获效率提升25% FP6296芯片以单节锂电池15W（5V/3A）和双节锂电池30W（12V/2.5A）双模式输出，精准匹配便携与高性能风扇需求。通过宽电压适配、1.2V±2%高精度反馈及智能保护功能，兼顾手持设备超低待机功耗（0.1μA）与高负载场景稳定运行，是穿戴式散热设备至大功率桌面风扇的理想驱动方案。 雅欣电子是台湾远翔的一级代理，除FP6296以外，还有同类型芯片可供选型参考，供电范围DC2.5-24V,支持输出5V/9V/12V/20V/24V/48V等电压参数。 具体参考下列选型表
深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品，为您提供最优化的解决方案、最优质的产品及咨询服务。 |
