N1070APro差分探头操作说明

Piintech品致

N1070APro差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输 入的差分电压(≤7000VPEAKTOPEAK)进入一个低电压(＜7V)，并且显示波形在示波器 上，使用频率高达50MHz，非常适合大电力测试、研发、维修使用。 差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω 匹配器进衰减量刚好为2倍量。 N1070APro差分探头，也建议选购本公司生产的PL-10阻抗转换器，可以延伸差分 探头的应用范围-可以在电表上观测更精确的实际测量电压值(示波器精确度为3%，数字 电表约精准3倍)。 可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的 研发﹑调试或检修工作中。

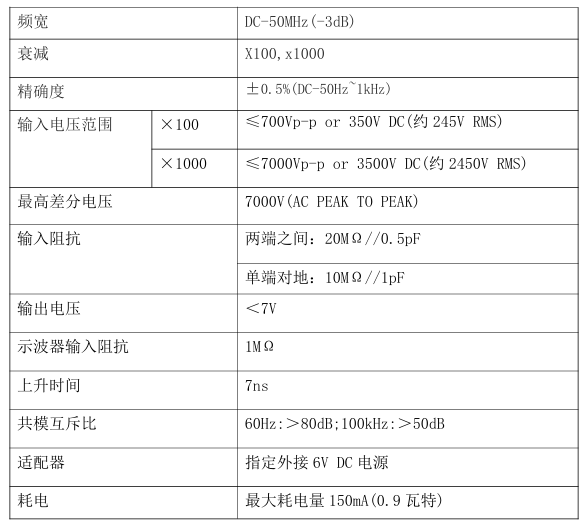

规格




操作程序
 将BP-250与N1070APro的输出端连接，并与示波器连接。 如有需要先调整示波器上的垂直开关。 将示波器上的衰减率及垂直开关调整到一致的位置。
 测试前应估计下被测电压值，若超过电压量程，可能会损坏探头。
 探头开机前，最好将探头档位拨到最大；电源适配器接入探头，拨动电源开关，绿 色灯亮，当测试电压超过量程时，灯亮红色。
 根据探头选择的变比，设置好示波器的衰减比例。
 探头探钩连接被测物开始测量。
 测试完毕后，先关掉被测电路，再关闭探头开关，将探钩与被测物断开，将BNC接 口从示波器上拔出。

（注意)
 电源必须打开。
 实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向，是使用负载50Ω的两 倍。 差分探头BNC输出线连接示波器或者其它设备时，确保BNC端子可靠接地。

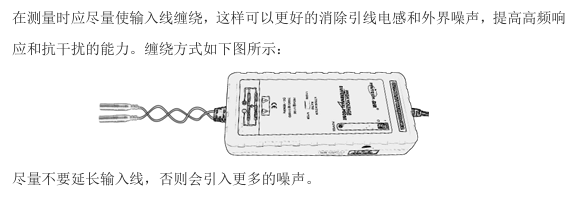

使用注意
