H5449G降压恒流无人机照明驱动芯片方案24V/36V/48V/72V降6V12V9V /8A替换NCL30160
发布时间：2025-8-15 10:49
发布者：惠海IC
关键词：
恒流芯片
|

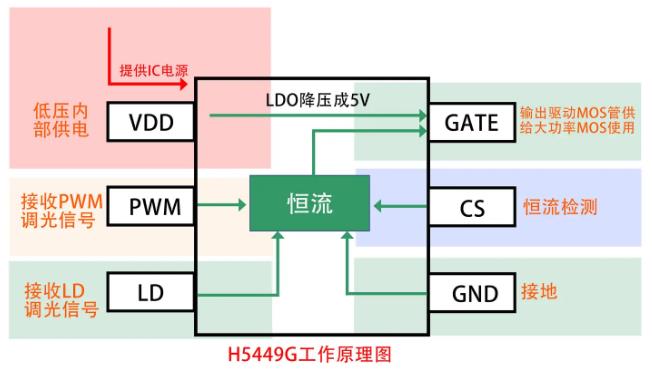

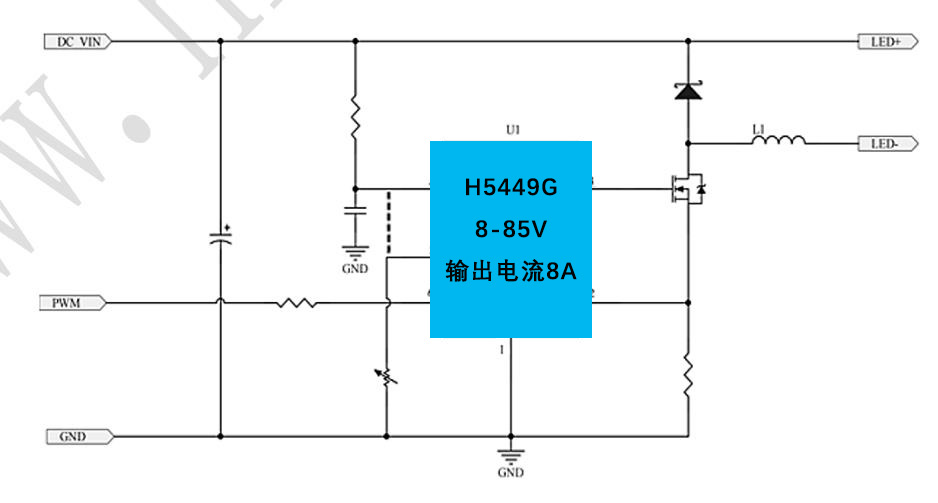

H5449G 是一款外围电路简单的多功能平均电流型 LED 恒流驱动器。以下是其详细介绍： 工作电压范围：宽输入电压范围为 5V 至 85V，适用于多种电压环境，如 24V、36V、48V、72V 等电压降为 6V、12V、9V 等的应用场景。 输出能力：支持高达 8A 的输出电流，可满足大功率 LED 驱动的需求。 控制模式与精度：采用平均电流模式控制，输出电流精度在 ±3.5%，输出电流对输入输出电压以及电感不敏感，芯片内部还集成了环路补偿，使外围电路更加简洁可靠。 调光功能：通过对 LD 端口进行控制可实现三功能切换，LD 悬空为高亮模式，LD 短接 VDD 或大于 VDD 为 1/2 电流的低亮模式，LD 接 0.3-1.3V 模拟信号输入时为模拟调光模式，LD 在 0.3V 以下关闭输出。此外，LD 端口支持模拟调光、分段调光以及 PWM 调光，PWM 端口支持超小占空比的 PWM 调光，可响应小于 60ns 的 PWM 脉宽波形，PWM 端口为高电平，芯片正常工作，为低电平芯片输出关闭。该芯片支持 65536 级高精度调光，最大调光频率为 25kHz，极低调光深度可达 0.1%。 保护功能：集成了过热保护功能（OTP）和输出短路保护功能（SCP），可确保芯片在各种异常情况下的安全运行。 封装形式：采用小型化 SOT23-6 封装，适用于空间受限的高密度照明系统。 H5449G 是一款多功能平均电流型 LED 恒流驱动芯片，其应用领域广泛，主要包括以下几个方面： 智能照明领域：可应用于智能可调光照明系统、商业空间照明、建筑轮廓照明等场景，凭借其高精度恒流控制和灵活的调光功能，如支持 65536 级高精度调光、PWM 调光、模拟调光等，能够满足不同环境下对 LED 灯光亮度和颜色的精准调节需求。 交通工具照明：适用于电动自行车照明、汽车照明等，其宽输入电压范围和高输出电流能力，以及完善的保护功能，如过热保护和输出短路保护，可确保在交通工具的复杂电气环境中稳定工作，为车辆提供可靠的照明。 景观亮化领域：可用于洗墙灯、景观亮化点光源等，能实现无频闪调光，为城市景观、建筑物外观等提供均匀、稳定且高品质的灯光效果，提升夜间环境的美观度。 特殊照明设备：像强光手电筒、警示信号灯等也能使用 H5449G，其高输出电流和多种调光模式，以及抗干扰能力，可满足这些特殊照明设备对亮度、调光灵活性和可靠性的要求。 LCD 背光驱动：由于其能够精确控制电流，H5449G 可用于 LCD 背光驱动，确保背光亮度的均匀性和稳定性，提升显示效果。 其他领域：还可应用于 MR-16 LED 灯替换方案等，为传统灯具的升级改造提供了高效、可靠的解决方案。
|
