高压150V120V/6A宽输入电压DC-DC降压IC方案优选自举供电36V48V60V72V
发布时间：2025-8-12 09:56
发布者：惠海IC
关键词：
芯片
|

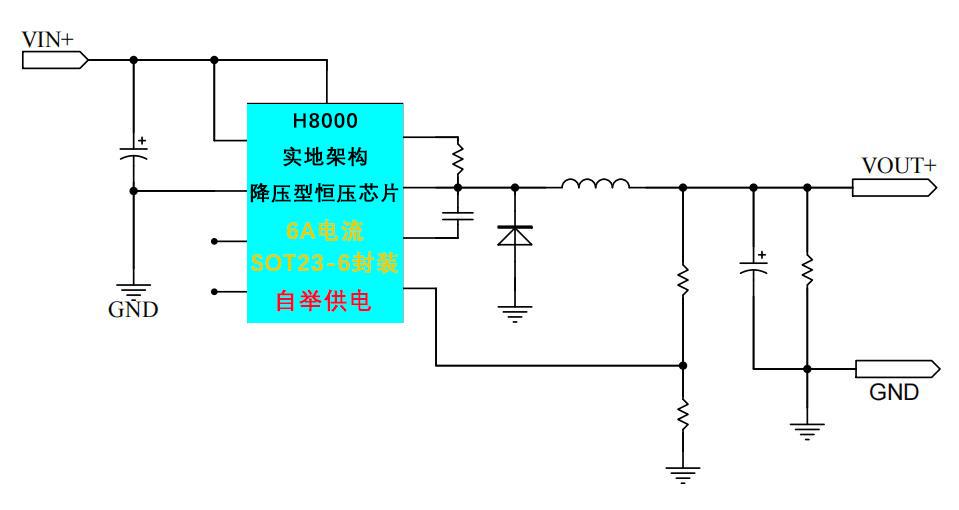

H8000一款宽电压范围降压型 DC - DC 电源管理芯片，内部集成功率 MOS 管、使能开关控制、基准电源、误差放大器、过热保护、限流保护、短路保护等功能，非常适合宽电压输入降压使用。 H8000带使能控制，可以大大节省外围器件，更加适合电池场合使用，具有很高的方案性价比。 高效率：最高效率可达 95%，且具有自动切换 PWM、PFM 和 BURST 模式的功能，可根据负载大小智能选择最佳工作模式，提高电源系统效率。 低功耗待机：可通过 EN 脚实现低待机、关机功能。当 EN 脚接 VIN 时，系统正常工作；当 EN 脚被拉低，系统关机，此时流入芯片内部的电流小于 2μA。 灵活的开关频率设置：通过 ROSC 脚可设置系统的开关频率。当 ROSC 悬空时，开关频率为 130KHz；当 ROSC 拉高时，开关频率为 260KHz，也可通过在 ROSC 上对地加电阻来实现其他频率设置。 可编程软启动：支持软启动功能，通过调节 SS 端口的电容大小，可改变软启动时间，避免启动时的电流冲击对系统造成损害。 完善的保护机制：支持逐周期的限流保护、输出过压保护以及过温保护。当保护机制被触发时，芯片会及时关闭 GATE 的输出，保护电源系统及输出负载。 特性 高性价比 宽电压输入范围 10V 至 120V 最大输出电流 6A 集成功率 MOS 管 外围器件少 输出短路保护 温度保护 逐周期限流 输出电压灵活可调 封装形式：SOT23-6 应用领域 仪表电源、汽车充电器、电池充电器 扭扭车控制器、恒压电源 电动车控制器、GPS定位器、BMS 逆变器系统、快充 工业控制系统、MCU模块供电 平衡车控制器、电动汽车变流器
|
