一、芯片核心特性
SL3036是一款高性能开关降压型DC-DC转换芯片，其核心优势在于： - 宽电压输入范围：支持8V-90V输入，适应复杂电源环境。
- 高集成度设计：内置100V/5A功率MOS管，简化外围电路设计。
- 双模式输出：同时支持恒压（4.2V-30V可调）和恒流输出，满足多样化需求。
- 高效能表现：转换效率高达96%，140KHz固定PWM频率搭配轻载降频优化。
二、关键技术创新 - 多重保护机制：集成过温保护（150℃触发）、输出短路保护及软启动功能，提升系统可靠性。
- 低功耗设计：待机功耗极低，适合电池供电或需长期待机的场景。

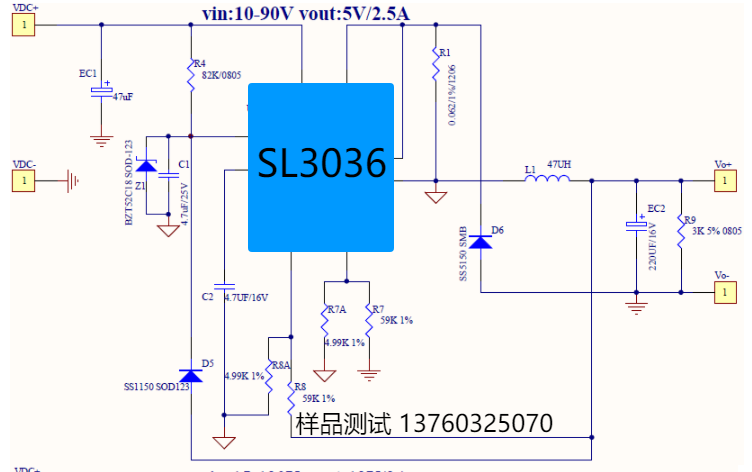

- 精密电流控制：通过外部电阻可灵活设定最大输出电流（如2A典型应用），无需复杂计算。
三、典型应用场景 - 电动车领域：适用于电动自行车、卡车等高压电池系统的电源管理。
- 工业设备：为追踪器、恒压源提供稳定高效的电源解决方案。
- 便携式设备：轻载时的高效率特性延长了移动设备的续航时间。
四、设计注意事项 - 电感选型：建议33uH-100uH范围，优先选择低ESR型号以优化效率。
- 散热管理：ESOP8封装内置散热片连接VIN脚，需确保PCB布局利于导热。
- 输出配置：通过分压电阻调节输出电压时，需匹配对称阻值以保证精度。
五、性能实测数据
在12V/2A输出条件下，实测效率随输入电压变化保持平稳；5V/2A输出时，负载调整率表现优异，验证了芯片的稳定性。 .
.
|
