压摆率是什么？
发布时间：2025-8-7 13:13
发布者：Piintech品致
|

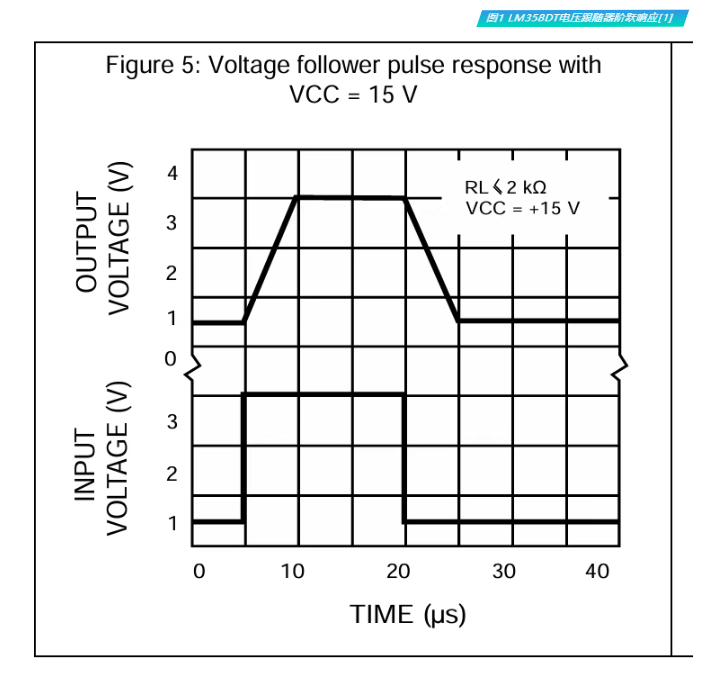

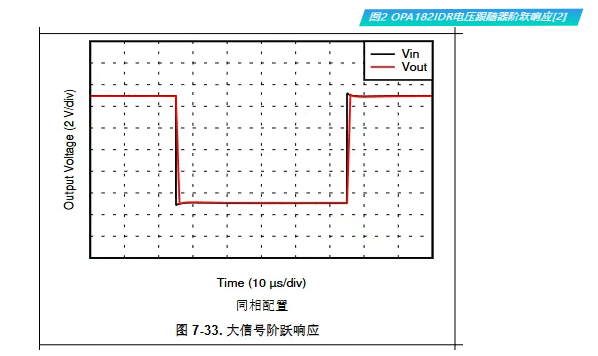

压摆率是什么？压摆率是衡量运放输出端电压变化“速度极限”的关键指标。如果输入信号要求的变化速度超过了这个极限，输出波形就会失真变形。 以下是LM358DT的数据手册上的一个图，通过这个图了解一下压摆率的具体表现。  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 运算放大器LM358DT数据手册上给到的压摆率slew rate为典型值0.6V/us，最小值0.3V/us。该图上所示，在5us时输入脉冲信号，输出信号开始从0.5V爬升，爬升到与脉冲信号一致的电压3V时时间为10us，因此计算出该图所示压摆率为(3V-0.5V)/(10us-5us)=0.5V/us。输出信号的波形失真是因为输入信号要求的变化速度为无穷大，超过了这个运算放大器的“速度极限”，因此造成了OUTPUT波形的失真。 再来看一个压摆率更高的运算放大器OPA182IDR，该运算放大器的压摆率典型值为10V/us。  [backcolor=rgba(0, 0, 0, 0.1)][backcolor=rgba(0, 0, 0, 0.1)] 添加图片注释，不超过 140 字（可选） 对比该两个波形图可以看出，压摆率高的运算放大器失真程度更低，更接近与输入信号。因此想要更好的还原信号原来的波形，压摆率越大越好。 高压放大器可放大任意函数波形，具有输出保护功能,当打开输出保护时能确保本机不会外部短路,或因外部电压反馈而损坏:具有直流偏置功能，高压放大器本身可以产生直流信号，可设置直流信号叠加在信号发生器产生的交流信号上，用于驱动压电陶瓷PZT/换能器,生物医疗,材料测试,静电调制,超声波,激光,医疗等实验。 产品选型、资料、操作视频欢迎随时联系 PINTECH品致 |
