一款低功耗、高质量的24位立体声编解码器-CJC8972
发布时间：2025-8-7 09:20
发布者：liao775a
|
24位立体声编解码器通过数字信号处理实现高精度音频编码与解码，核心在于对立体声信号的数字化处理及还原。 采用24位量化精度（每声道24bit），通过高精度采样（较高支持192kHz采样率）获取原始音频数据，并采用有损压缩算法降低数据量。编码过程中保留关键音频特征参数，例如动态范围（114dB）和信噪比（THD+N：-100dB），确保音质接近无损。 采用差分模拟架构优化音质，内置数字滤波器、音量控制及电平位移功能，支持I2S/TDM/PDM等多种协议，可直接对接FPGA/DSP等主控平台。芯片集成度高达TSSOP-28封装，适应复杂电磁环境并保持-90dB THD+N的纯净输出。 支持传统DTS格式向下兼容，新型解码器可处理5.1声道数据。硬件层面兼容I2C/I2S接口，软件层面支持动态压缩、3D声场扩展等算法加载，缩短开发周期。

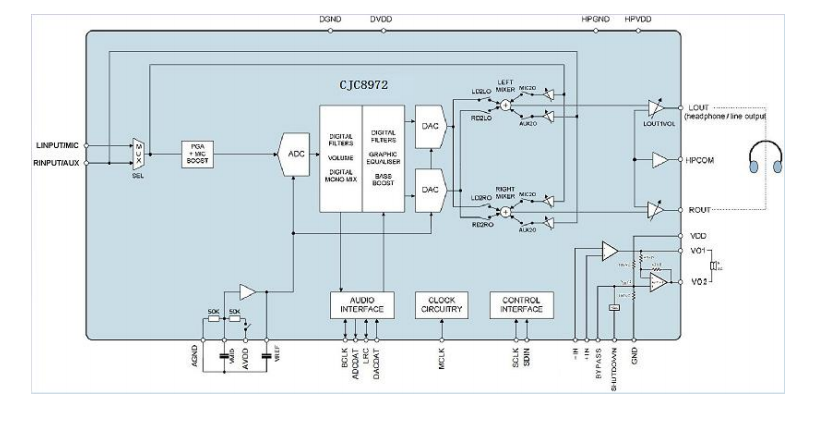

工采网代理的国产音频芯片 - CJC8972是一种低功率、高质量的立体声编解码器，用于便携式数字音频应用和单声道桥接音频功率放大器，通过5V电源可将3W连续平均功率到3Ω负载，THD低于10%。CJC8972在电源电压降至1.8V时工作，尽管数字核心可以在电压降至1.5V时工作以节省电力，并且所有电源的较大电压为3伏。芯片的不同部分也可以在软件控制下断电。CJC8972提供了一个非常小和薄的4x4mm COL包，理想的用于手持和便携式系统。 该设备集成了完整的接口到一个立体声耳机或线路输出端口。外部组件的要求大大降低，因为不需要单独的耳机放大器。片上数字信号处理执行图形均衡器，三维声音增强和麦克风或线路的自动电平控制输入。CJC8972可以作为主机或从机操作，具有各种主时钟频率，包括12或24MHz，或标准的256fs频率，如12.288MHz和24.576MHz。不同的音频采样率，如96 kHz，48 kHz，44.1 kHz，直接从主时钟产生，而不需要一个外部PLL。 结构图：

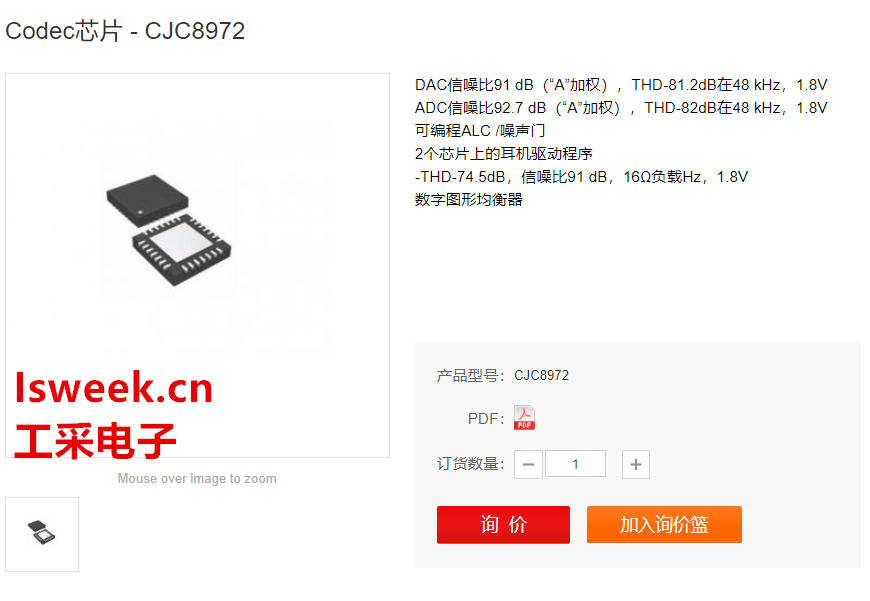

Codec芯片 - CJC8972的特性： DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V ADC信噪比92.7 dB（“A”加权），THD -82dB在48 kHz，1.8V 可编程ALC /噪声门 2个芯片上的耳机驱动程序 --THD-74.5dB，信噪比91 dB，16Ω负载Hz，1.8V 数字图形均衡器 低倍（显微镜） -7mW立体声播放器(1.8V电源） -13mW记录和回放(1.8V电源） 低电源电压 -模拟1.8V至3V -数字机芯：1.5V至3V -数字输入/O：1.8V至3V 256fs / 384fs或USB主时钟速率：12MHz，24MHz 音频采样率：8、11.025、16、22.05、24、32、44.1、48、 88.2,96个kHz从内部从主时钟产生 PO在10%THD+N，1 kHz LD：3Ω，4Ω加载3W（型），2.5W（型） 所有其他软件包： 8Ω加载1.5W（类型） 停机电流0.6µA（typ） 电源电压范围为2.0V至5.5V 在1W连续平均输出功率下，1 kHz时的THD 至8Ω0.5%（Max） 4x4mm COL包 在国产音频解码器芯片领域，武汉光华芯生产国产芯片CJC8972便是其中的佼佼者。了解更多关于武汉光华芯国产音频解码器芯片的技术应用，请联系：133 9280 5792(微信同号)
|
